Biblioteca técnica

Manuais técnicos e catálogos das bombas FB

Encontre o documento da sua linha, confira o idioma do arquivo e consulte os dados publicados pela FB Bombas. Acesso direto, sem cadastro.

Catálogos de produtos

Conheça as linhas, configurações e apresentações dos produtos. Os manuais técnicos abaixo continuam disponíveis para consulta detalhada.

Os catálogos complementam os manuais técnicos. Para dimensionamento e limites de operação, consulte a documentação específica e a engenharia.

O documento certo, por linha de bombas.

Consulte o conteúdo de cada documento antes de abrir o arquivo. Os manuais técnicos em PDF das bombas industriais FB e o catálogo online estão identificados abaixo.

  • FBE · Bomba de Engrenagens Externas

    FBE

    Manual técnico

    Bomba de Engrenagens Externas

    Manual das bombas de engrenagens externas FBE: tabelas de seleção, dados técnicos, acessórios, cortes, peças, conexões auxiliares e dimensões.

    MTEC-01/01PDF · Português18 páginas
    Ver a série FBE
  • FBEI · Bomba de Engrenagens Internas

    FBEI

    Manual técnico

    Bomba de Engrenagens Internas

    Manual de instalação, operação e manutenção FBEI. Reúne identificação, vistas explodidas, peças, dimensões, transporte, armazenamento e alinhamento.

    MAN001-10PDF · Português15 páginas
    Ver a série FBEI
  • FBME · Bomba Centrífuga Horizontal Multiestágio

    FBME

    Manual técnico

    Bomba Centrífuga Horizontal Multiestágio

    Manual das bombas centrífugas multiestágio FBME. Consulte seleção, dados técnicos, cortes com diferentes arranjos de vedação e mancais, peças e dimensões.

    MTEC-08/01PDF · Português13 páginas
    Ver a série FBME
  • FBOT · Bomba de Óleo Térmico

    FBOT

    Manual técnico

    Bomba de Óleo Térmico

    Manual das bombas de óleo térmico FBOT: curvas de seleção, características construtivas, reserva de potência, acessórios, peças, conexões e dimensões.

    MTEC-16/00PDF · Português10 páginas
    Ver a série FBOT
  • FBFS · Sistemas Estacionários de Combate a Incêndio

    FBFS

    Catálogo online

    Sistemas Estacionários de Combate a Incêndio

    Documentação online dos sistemas de incêndio FBFS. Consulte as configurações elétrica, diesel e elétrica com diesel e organize os dados para conversar sobre o projeto.

    FBFS-CATALOGHTML · Português

Escolha o manual da sua aplicação.

Veja o que a documentação de cada linha traz: dados de operação, aplicações, construção, vedação e materiais. O modelo e a configuração se confirmam na seleção, com a nossa equipe.

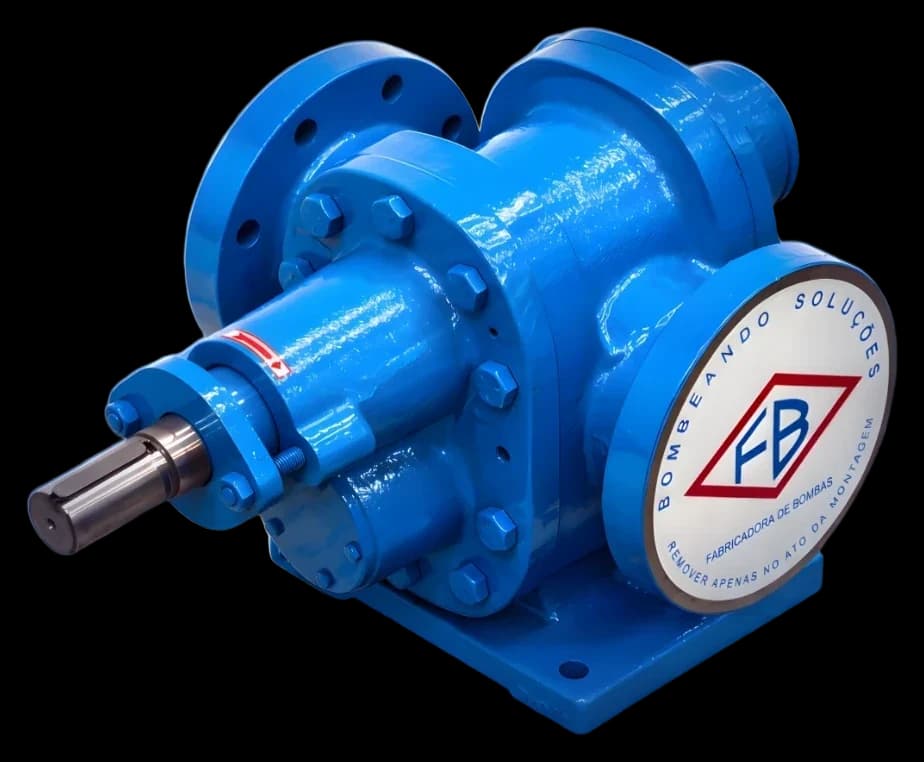

FBE · MTEC-01/01

Bomba de Engrenagens Externas

FBE · Bomba de Engrenagens Externas

Dados de operação

Diâmetros
DN 1/8" a 6"
Vazão
Até 390 m³/h (MTEC-01/01, p.1)
Pressão / Altura
Até 220 m (MTEC-01/01, p.1)
Temperatura
10 a 500 °C (catálogo FBE 2026, p.3)
Rotação
1.750 a 150 rpm, conforme a viscosidade, com polia ou redutor nas rotações baixas (catálogo FBE 2026, p.5)

Aplicações típicas

  • Química
  • Petroquímica
  • Papel e celulose
  • Siderúrgica
  • Mineração
  • Alimentícia
  • Têxtil
  • Farmacêutica
  • Saneamento

O que contém

  1. Tabela de Seleção Rápida
  2. Dados Técnicos
  3. Acessórios
  4. Desenho de Corte e Lista de Peças
  5. Conexões Auxiliares
  6. Dimensional

Construção

  • Corpo fundido em única peça com pés próprios e bocais opostos a 180°
  • Engrenagens helicoidais montadas uma sobre a outra — motriz e acionada
  • Eixos apoiados em buchas; rolamento somente no mancal externo opcional
  • Vedação alojada na região frontal da bomba
  • Bocais: rosca interna BSP nas FBE 1/8" a 1" e flanges na própria carcaça nas FBE 1.1/2" a 6"; pelo catálogo FBE 2026 (p.6), os flanges das FBE 1.1/2" a 10" seguem ANSI B16.5 150 lbs
  • Acessórios: motor elétrico ou a combustível, acoplamento flexível com ou sem espaçador, protetor de acoplamento em aço carbono ou material anti-centelhante, base em aço estrutural soldado ou chapa perfil "U", placa de identificação em alumínio ou aço inox

Opções de vedação

  • Gaxeta — pressionada pelo aperta-gaxeta e regulada por porca sextavada
  • Selo mecânico tipo 21 — cerâmica × grafite × viton, mola AISI 304
  • Retentor — instalado na tampa ou carcaça de fabricação especial
  • Acoplamento magnético — vedação especial para aplicações onde não pode haver vazamento, com fluidos corrosivos, tóxicos ou explosivos

Materiais disponíveis

  • Ferro Fundido (ASTM A48 CL30)
  • Ferro Nodular (ASTM A536 60-40-18)
  • Aço Carbono (ASTM A216 WCB)
  • Aço Inox (ASTM A743 CF8M)
  • Bronze (ASTM B584 C93700)

Para quem

Engenheiros de processo, equipes de manutenção preventiva e projetistas EPC que especificam bombas de deslocamento positivo para fluidos viscosos.

Quando consultar

Consulte antes de especificar (para validar vazão × viscosidade × pressão × temperatura), na instalação (acessórios, conexões auxiliares e dimensional) e na manutenção (desenho de corte e lista de peças).

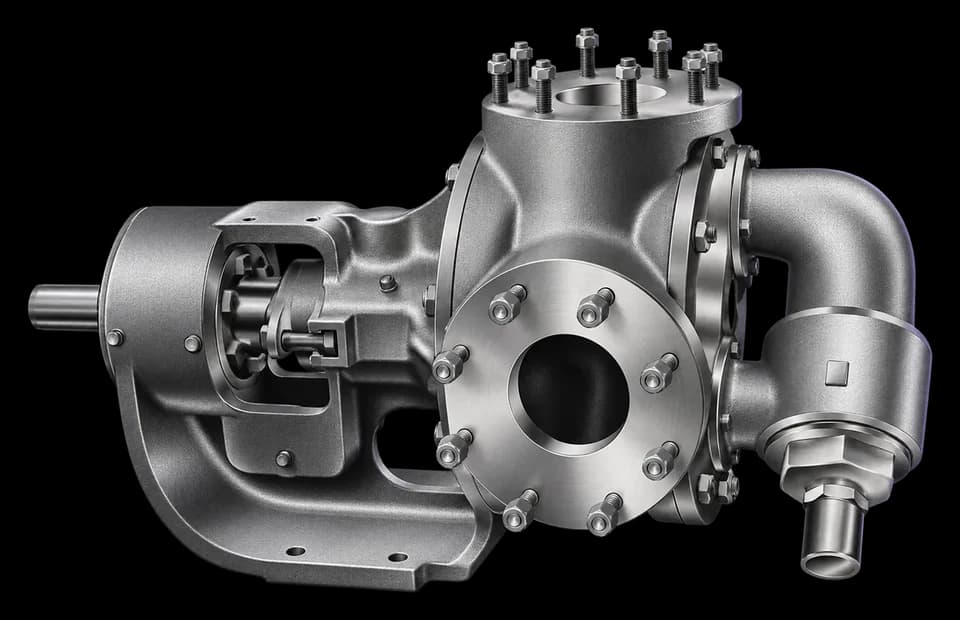

FBEI · MAN001-10

Bomba de Engrenagens Internas

FBEI · Bomba de Engrenagens Internas

Dados de operação

Diâmetros
Modelos de 1" a 4" (GG, HJ, HL, KK, LQ, LS, M, AS, AK, AL)

Aplicações típicas

  • Transferência de líquidos viscosos, conforme seleção
  • Processos com aquecimento, conforme configuração
  • Comparação dimensional para substituição
  • Manutenção e identificação de peças

O que contém

  1. Introdução
  2. Princípio de Funcionamento
  3. Identificação do Equipamento
  4. Lista de Peças e Vista Explodida
  5. Dimensional
  6. Transporte
  7. Armazenamento
  8. Instalação e Operação
  9. Alinhamento

Construção

  • Deslocamento positivo por engrenagem interna; o manual identifica rotor com eixo e engrenagem interna
  • Princípio “engrenagem dentro da engrenagem”: os dentes formam um selo entre a sucção e a descarga (MAN001-10, p.6)
  • Válvula de alívio conforme configuração; bombas sem válvula de alívio exigem proteção externa contra sobrepressão
  • Camisa, quando prevista: vapor até 185 °C e/ou 10 bar ou fluido térmico até 232 °C e/ou 10 bar (MAN001-10, p.4); limites do circuito da camisa, distintos do líquido bombeado
  • Peso de 9 kg (modelo GG1 · 1") a 272 kg (modelo M4 · 4") conforme tamanho
  • Filtro de 40–80 mesh conforme modelo e maior área de passagem possível; o alívio não pode controlar pressão ou vazão

Opções de vedação

  • Construção com selo mecânico e sobreposta na vista explodida
  • Construção com gaxetas e prensa-gaxeta ajustável

Materiais disponíveis

  • Ferro fundido
  • Ferro nodular
  • Aço carbono
  • Aço inox — opções do catálogo, conforme especificação

Para quem

Engenheiros de manutenção, operadores e técnicos que precisam identificar peças, comparar dimensionais e conferir a documentação do conjunto fornecido.

Quando consultar

Use para conferir desenhos, alinhamento e sobressalentes. As páginas 5 e 13 contêm orientações conflitantes de partida; solicite à assistência técnica o procedimento confirmado para seu equipamento. Não adote uma sequência isolada do PDF.

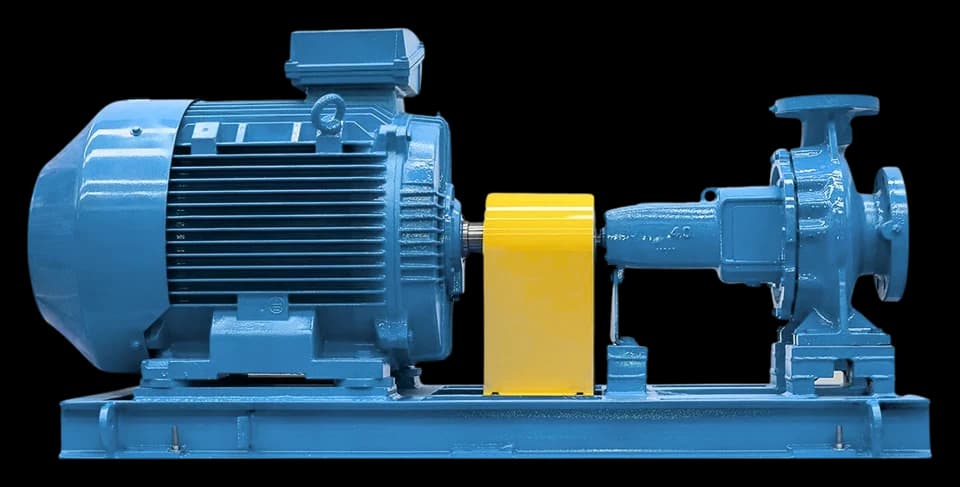

FBCN · MTEC-03/00

Bomba Centrífuga Normalizada

FBCN · Bomba Centrífuga Normalizada

Dados de operação

Diâmetros
DN 25 a 300 mm
Vazão
Até 2.200 m³/h
Pressão / Altura
Até 135 m
Temperatura
Até 260 °C
Rotação
Até 3.500 rpm

Aplicações típicas

  • Química
  • Petroquímica
  • Papel e celulose
  • Siderúrgica
  • Mineração
  • Alimentícia
  • Têxtil
  • Farmacêutica
  • Saneamento

O que contém

  1. Tabela de Seleção Rápida
  2. Características Gerais da Bomba
  3. Reserva de Potência
  4. Limite de Pressão × Temperatura Máxima
  5. Acessórios
  6. Velocidade Periférica
  7. Redução no Rendimento
  8. Desenho em Corte
  9. Lista de Peças
  10. Detalhes da câmara de selagem conforme aplicação
  11. Conexões Auxiliares
  12. Dimensional

Construção

  • Corpo espiral fundido em única peça apoiado sobre pés próprios, com anel de desgaste no lado da sucção
  • Rotor radial de simples sucção com anel de desgaste no lado pressão (exceto modelos 25-150, 32-125 e 32-125.1)
  • Eixo com luva de proteção na região de selagem
  • Construção back-pull-out — retira-se o mancal sem desmontar a tubulação
  • Flanges (Tabela 1, p.5): ferro fundido ANSI B16.1 125 Lb FF ou 250 Lb FF, conforme o tamanho; aços e ferro nodular ANSI B16.5/B16.42 150 Lb RF
  • Pressão de teste hidrostático: conforme ASME B73.1

Opções de vedação

  • Gaxeta: a Tabela 3, página 7, relaciona temperatura e pressão para flanges ANSI B16.1 de 125 e 250 lbs
  • Selo mecânico: a Tabela 3 apresenta 90 °C e 10 bar; confirme a execução adequada às condições do processo
  • Câmara e materiais de selagem conforme aplicação; fluidos com sólidos em suspensão exigem consulta à FB (item 2.3)

Materiais disponíveis

  • Ferro Fundido (velocidade periférica até 40 m/s)
  • Ferro Nodular (até 60 m/s)
  • Aço Carbono (até 60 m/s)
  • Aço Inox (até 80 m/s)

Para quem

Engenheiros de processo, manutenção e projeto que precisam consultar construção, vedação, limites de operação e dimensões da série FBCN.

Quando consultar

Consulte para dimensionamento (tabelas de vazão × AMT, limites pressão × temperatura), planejamento de manutenção preventiva e seleção de câmara de selagem adequada ao fluido.

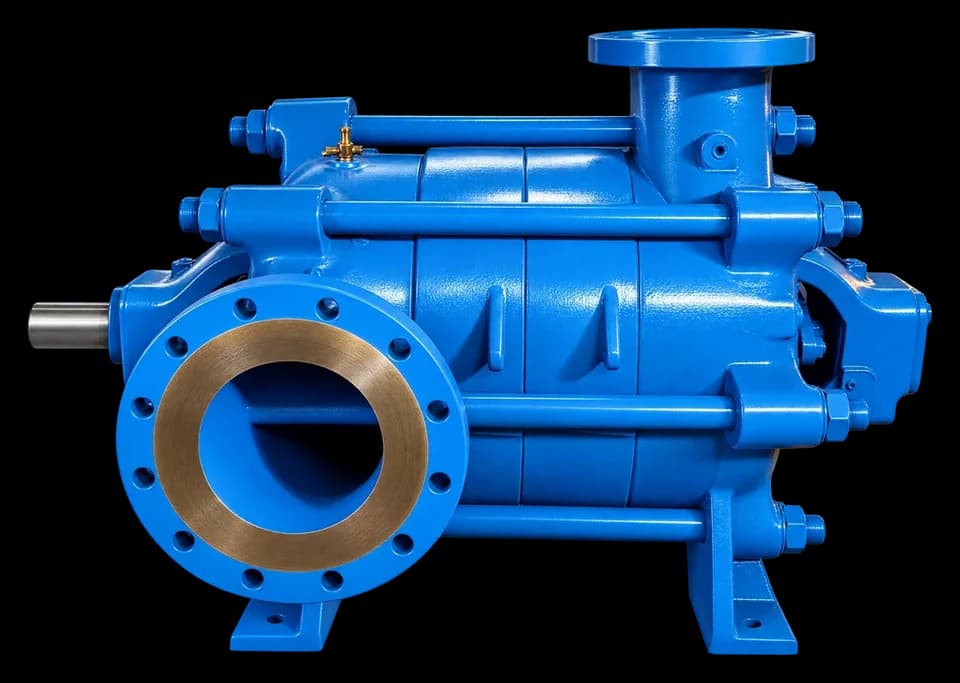

FBME · MTEC-08/01

Bomba Centrífuga Horizontal Multiestágio

FBME · Bomba Centrífuga Horizontal Multiestágio

Dados de operação

Diâmetros
3″, 4″, 5″ e 6″ · DN 80–150
Vazão
Até 400 m³/h
Pressão / Altura
Até 300 m
Temperatura
Até 140 °C, conforme vedação
Rotação
Até 3500 rpm, conforme curva

Aplicações típicas

  • Líquidos limpos ou turvos
  • Processos químicos e petroquímicos
  • Papel e celulose
  • Saneamento

O que contém

  1. Seleção rápida (p. 3)
  2. Dados técnicos e limites (p. 4)
  3. Construção e acessórios (p. 5)
  4. Cortes e listas de peças (pp. 6–9)
  5. Selo mecânico (p. 10)
  6. Conexões auxiliares (p. 11)
  7. Dimensões (p. 12)

Construção

  • Corpos de estágio montados axialmente, unidos por tirantes externos e juntas planas. Rotores radiais fechados de sucção simples trabalham com difusores. A configuração prevê gaxeta ou selo mecânico e mancais lubrificados a graxa ou óleo.
  • FBME 4/3 identifica recalque de 4 polegadas e três estágios.

Opções de vedação

  • Gaxeta sem resfriamento: −10 a 105 °C.
  • Gaxeta com resfriamento: 105 a 140 °C.
  • Selo mecânico simples, sem refrigeração: até aproximadamente 105 °C, conforme o fabricante do selo (Figura 3); máxima de 140 °C na Tabela 1.

Materiais disponíveis

  • Selecione os materiais com a engenharia conforme fluido, temperatura e execução; consulte a lista de peças e o desenho aplicável.

Para quem

Engenharia, manutenção e suprimentos que precisam verificar a construção e os limites documentados da FBME.

Quando consultar

Use na seleção e na identificação de peças. Os máximos da série não são simultâneos: valide vazão, altura, estágios, rotação, vedação e material para o ponto de operação. Para sólidos em suspensão, consulte a FB.

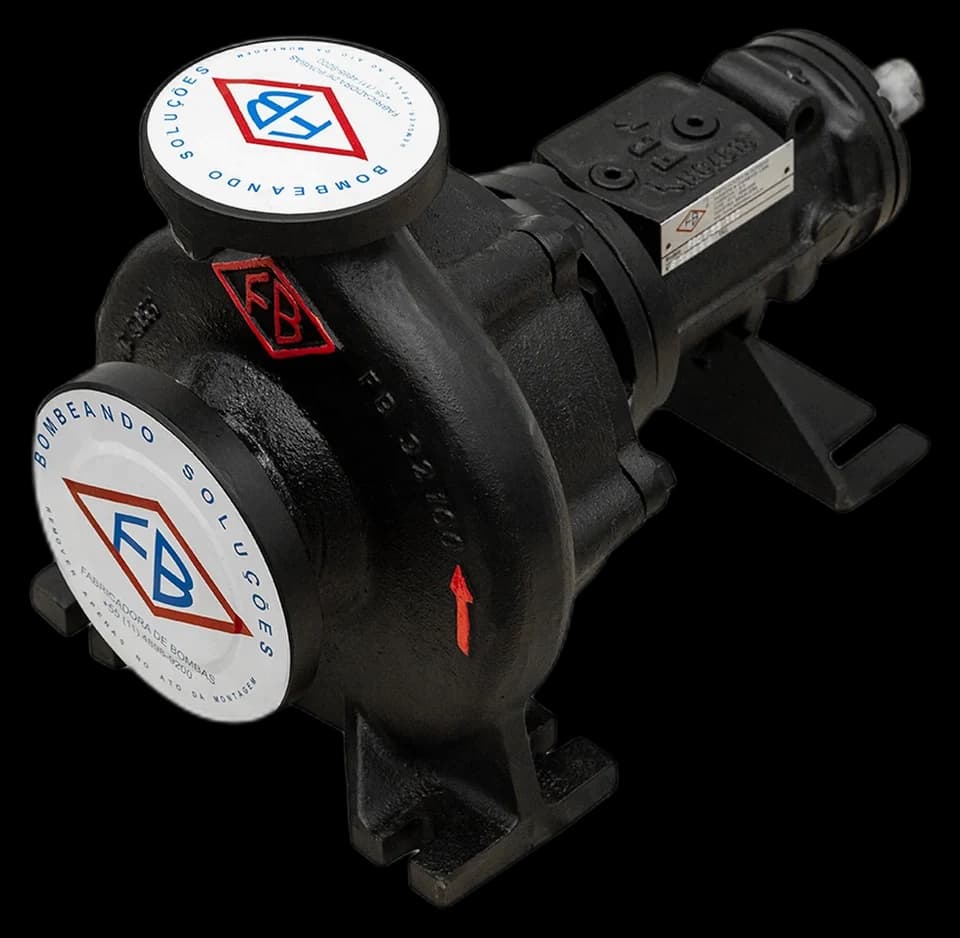

FBOT · MTEC-16/00

Bomba de Óleo Térmico

FBOT · Bomba de Óleo Térmico

Dados de operação

Diâmetros
DN 25 a 300 mm
Vazão
Até 2.200 m³/h
Pressão / Altura
Até 135 m
Temperatura
Até 350 °C
Rotação
Até 3.500 rpm

Aplicações típicas

  • Sistemas de aquecimento industrial com óleo térmico
  • Farmacêutica
  • Química
  • Alimentícia (no circuito de óleo térmico)
  • Têxtil
  • Plástica

O que contém

  1. Curva Característica – Seleção Rápida
  2. Características Gerais da Bomba
  3. Reserva de Potência
  4. Acessórios
  5. Velocidade Periférica
  6. Desenho em Corte
  7. Lista de Peças
  8. Conexões Auxiliares
  9. Dimensional

Construção

  • Corpo espiral fundido em única peça, sem pés
  • Rotor radial fechado de simples sucção
  • Construção back-pull-out para manutenção facilitada
  • Mancal com duplo rolamento — um submerso em óleo, outro blindado lubrificado a graxa
  • Flanges: ANSI B16.42 150 lbs (padrão) ou DIN EN 1092-2 PN16 (opcional)
  • Pressão de teste hidrostático: 1,5× pressão de operação
  • Numeração das peças conforme DIN EN 24250 (Tabela 3)

Opções de vedação

  • Segundo o manual MTEC-16/00 (§2.3), gaxetas de grafite e selo mecânico imerso no óleo do mancal
  • O catálogo atual (p.2) descreve o selo no próprio óleo térmico. Confirme a configuração e as instruções de manutenção com a engenharia antes de aplicar uma descrição ao equipamento.

Materiais disponíveis

  • Ferro Fundido (até 40 m/s)
  • Ferro Nodular (até 60 m/s)
  • Aço Carbono (até 60 m/s)
  • Aço Inox (até 80 m/s)

Para quem

Engenheiros de processo em plantas com sistemas de aquecimento por óleo térmico (farmacêutica, química, têxtil, plástica) que precisam de vedação robusta para operação contínua a alta temperatura.

Quando consultar

Consulte durante a seleção (curvas características a 1750 e 3500 rpm, pressão máxima em função da temperatura), durante a instalação (conexões auxiliares, flanges ANSI B16.42 150 lbs ou DIN EN 1092-2 PN16) e em manutenção (lista de peças DIN EN 24250).

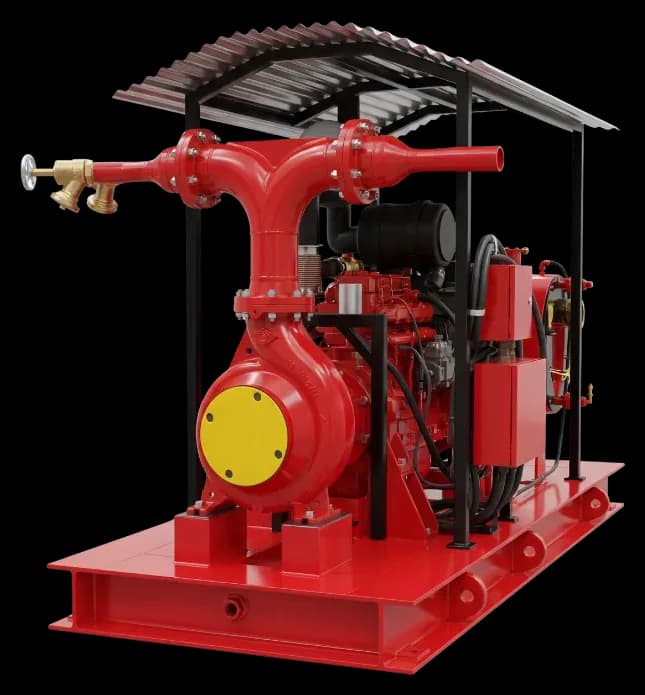

FBFS · FBFS-CATALOG

Sistemas Estacionários de Combate a Incêndio

FBFS · Sistemas Estacionários de Combate a Incêndio

Aplicações típicas

  • Shopping centers e centros comerciais
  • Hospitais e clínicas
  • Edifícios corporativos
  • Refinarias e plantas petroquímicas
  • Terminais de combustíveis
  • Depósitos de inflamáveis
  • Galpões logísticos
  • Data centers
  • Plantas industriais
  • Instalações com requisitos de área classificada, mediante avaliação e documentação dos componentes

O que contém

  1. Configuração Elétrica: bomba principal + jockey + painel automático
  2. Configuração Diesel: motor com partida automática + tanque combustível externo
  3. Configuração elétrica + diesel: funções e comandos definidos pelo projeto
  4. Normas aplicáveis ao conjunto, aos sprinklers e aos hidrantes
  5. Componentes e limites do fornecimento por configuração
  6. Aplicações comerciais, industriais e petroquímicas para avaliação
  7. Ensaios e critérios de aceitação especificados no contrato
  8. Documentação técnica e responsabilidades de engenharia
  9. Dados necessários à seleção do conjunto
  10. Interfaces com a instalação e a regularização do sistema

Construção

  • Bomba centrífuga principal acionada por motor elétrico ou motor diesel
  • Bomba jockey de pequena capacidade para manutenção de pressão na rede
  • Comandos e alarmes definidos conforme projeto e norma adotada
  • Instrumentos e dispositivos de pressão conforme configuração selecionada
  • Tanque de combustível dimensionado para o motor e a autonomia exigida no projeto diesel
  • Partida, baterias e carregadores conforme documentação do motor diesel e do controlador
  • Escape, refrigeração e ventilação conforme documentação do motor e instalação
  • Base, montagem, interfaces e serviços de campo conforme escopo contratado

Opções de vedação

  • Vedação conforme bomba e requisitos do conjunto selecionado
  • Materiais da vedação compatíveis com água e condições de operação
  • Arranjos especiais sujeitos à avaliação e documentação da proposta

Materiais disponíveis

  • Carcaça e rotor identificados na ficha técnica da bomba
  • Eixo e componentes internos conforme o modelo selecionado
  • Tubulações e conexões conforme projeto e condições da água
  • Base e acabamento definidos no escopo de fornecimento

Para quem

Projetistas de incêndio, equipes de engenharia, manutenção e compras que precisam organizar os dados para selecionar e contratar um conjunto de bombeamento.

Quando consultar

Consulte ao preparar a especificação ou comparar configurações. Encaminhe memorial hidráulico, alimentação, instalação e requisitos documentais. Escopo de ensaios, emissão de ART e demais responsabilidades devem ser definidos no contrato; o catálogo não comprova aprovação pela autoridade ou seguradora.

Antes de abrir o documento.

Respostas rápidas para encontrar e usar os arquivos da biblioteca.

Onde baixar o manual de bomba centrífuga da FB?

Nesta biblioteca estão os manuais das centrífugas FB em PDF: o MTEC-03/00, da série FBCN, centrífuga normalizada desenvolvida para líquidos limpos ou turvos; o MTEC-08/01, da série FBME, centrífuga horizontal multiestágio; e o MTEC-16/00, da série FBOT, centrífuga para óleos térmicos orgânicos. Os três estão em português e são baixados sem cadastro.

Existe catálogo de bomba de engrenagem em PDF?

Sim. A biblioteca traz os catálogos das séries FBE (engrenagens externas) e FBEI (engrenagens internas). Para o detalhe técnico, o manual MTEC-01/01, da FBE, reúne tabela de seleção, dados técnicos, cortes, lista de peças e dimensional; o MAN001-10, da FBEI, cobre princípio de funcionamento, peças, dimensional, instalação, operação e alinhamento.

Qual manual consultar para o meu fluido?

Comece pela linha indicada para o fluido. Fluidos viscosos: FBE (MTEC-01/01) e FBEI (MAN001-10), que o catálogo da série indica para transferência de líquidos de alta viscosidade. Líquidos limpos ou turvos: FBCN (MTEC-03/00) ou, quando o projeto pede centrífuga multiestágio, FBME (MTEC-08/01). Óleos térmicos orgânicos sem partículas abrasivas: FBOT (MTEC-16/00). Combate a incêndio: catálogo online FBFS. O modelo e a configuração são confirmados na seleção, com as condições de operação do seu processo.

Preciso preencher um formulário para baixar?

Não. Os PDFs publicados podem ser baixados diretamente nesta página. O contato com a equipe é opcional e permanece disponível para dúvidas sobre o equipamento.

Todos os PDFs estão disponíveis em três idiomas?

Não. Os PDFs disponíveis nesta biblioteca estão em português. O idioma do arquivo é identificado junto à ação de download; a tradução da página não altera o documento.

Onde encontro o PDF da linha FBFS?

A documentação FBFS nesta biblioteca é um catálogo online. Consulte a página documental e as configurações de sistemas de incêndio; não há um PDF FBFS publicado aqui.

Precisa relacionar o manual ao seu equipamento?

Fale com nossa equipe sobre a série, o modelo e o assunto que está consultando. Você pode continuar a análise com os dados que já tem.
