Rotodinâmicas
O impelidor fornece energia continuamente ao fluido. A vazão de operação resulta da interação entre a curva da bomba e as condições do sistema.
- Exemplos de tecnologias
- Centrífugas radiais, de fluxo misto e axiais.
Empresa100% brasileira
Guia técnico
Entenda os princípios de funcionamento, compare as tecnologias e saiba quais informações reunir antes de escolher uma bomba para o seu processo.
Duas formas de movimentar o fluido.
A classificação começa pelo princípio de funcionamento: bombas rotodinâmicas e bombas de deslocamento positivo. O nome da aplicação vem depois.
Centrífugas transferem energia ao líquido por um impelidor em rotação. Bombas de deslocamento positivo transportam volumes a cada ciclo. Engrenagem, parafuso, pistão e diafragma pertencem a este segundo grupo, mas têm construções e condições de uso diferentes.
Deslocamento positivo
A bomba transporta volumes ao longo de ciclos mecânicos. A vazão entregue também depende da rotação, da viscosidade e das folgas internas; não é independente das condições de operação.
- Exemplos de tecnologias
- Rotativas, como engrenagem e parafuso; alternativas, como pistão e diafragma.
O que muda com a aplicação
Óleo térmico e incêndio descrevem serviços. Uma bomba para óleo térmico pode ser centrífuga, como a FBOT. Um sistema de incêndio combina equipamentos definidos pelo projeto; não constitui um terceiro princípio de bombeamento.
Compare a tecnologia. Depois, o modelo.
Cada bloco representa uma tecnologia presente no portfólio FB. As faixas de vazão, pressão e temperatura devem ser confirmadas na documentação do modelo e para o fluido informado.

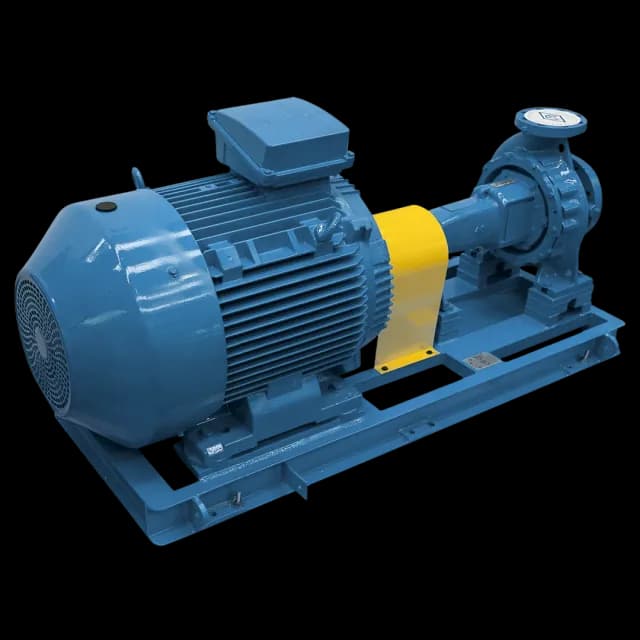

Centrífuga normalizada
- Princípio
- Rotodinâmico
- Construção
- Impelidor radial e carcaça em voluta
- Fluido
- Líquidos limpos ou turvos; verificar sólidos e materiais
- O que verificar
- Curva, sucção e efeito da viscosidade
- Documentação
- Manual MTEC-03/00 e curva do modelo

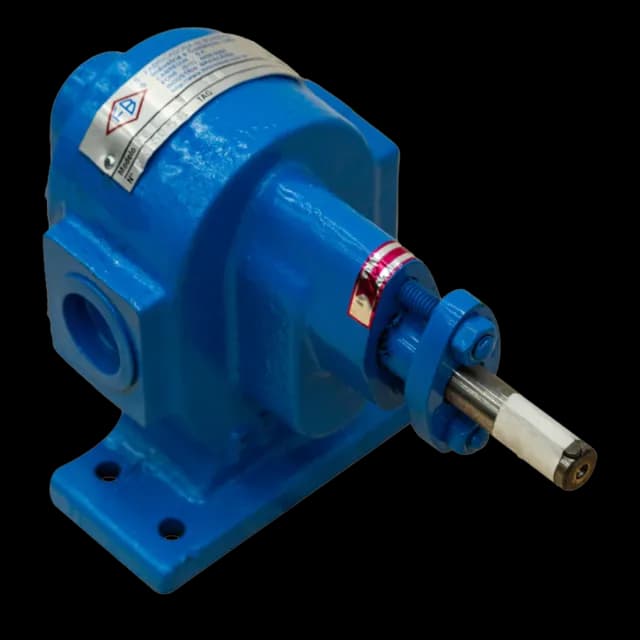

Engrenagem externa
- Princípio
- Deslocamento positivo
- Construção
- Duas engrenagens externas
- Fluido
- Fluidos viscosos; verificar condição de operação
- O que verificar
- Diâmetro, rotação, viscosidade e pressão
- Documentação
- Manual MTEC-01/01 e dados do diâmetro
Engrenagem interna
- Princípio
- Deslocamento positivo
- Construção
- Rotor e engrenagem interna
- Fluido
- Fluido e viscosidade definidos para a configuração
- O que verificar
- Modelo, rotação, sucção e condições de serviço
- Documentação
- Manual MAN001-10 e folha de dados do equipamento
Centrífuga para óleo térmico
- Princípio
- Rotodinâmico
- Construção
- Conjunto centrífugo para termofluido
- Fluido
- Óleo térmico orgânico compatível com a construção
- O que verificar
- Temperatura, fluido, curva e limites da construção
- Documentação
- Manual MTEC-16/00 e curva do modelo
Um valor máximo da família não define um ponto de operação. Vazão, pressão, rotação, material e temperatura precisam ser avaliados em conjunto.
Antes da escolha, descreva o processo.
Essas informações permitem discutir alternativas com a equipe técnica sem escolher uma série apenas pela aparência ou pelo diâmetro da conexão.
Fluido e condição real
Informe o produto, a viscosidade na temperatura de trabalho, a densidade e a presença de sólidos. O nome comercial do líquido, sozinho, não descreve todo o serviço.
Vazão e pressão
Indique a vazão necessária e a pressão ou altura manométrica, com as unidades. Se o processo varia, informe as condições mínima, normal e máxima conhecidas.
Sucção e instalação
Descreva o reservatório, a posição da bomba e as tubulações. Esses dados ajudam a avaliar a alimentação da bomba, as perdas de carga e o risco de cavitação.
Regime e construção
Informe operação contínua ou intermitente, acionamento disponível e requisitos de materiais e vedação. Anexe a folha de dados ou a especificação do projeto, quando houver.
Ainda não tem todos os dados? Envie o que já conhece e explique a dúvida. Uma foto da identificação de uma bomba existente pode ajudar a localizar sua documentação.
Ver critérios de seleção de bomba industrialDúvidas sobre os tipos de bombas.
Respostas para distinguir tecnologia, aplicação e seleção de equipamento.
Quais são os principais tipos de bombas industriais?
Por princípio de funcionamento, os dois grupos são rotodinâmicas e de deslocamento positivo. As centrífugas pertencem ao primeiro; engrenagem, parafuso, pistão e diafragma são exemplos do segundo. Óleo térmico e incêndio descrevem aplicações, que precisam ser analisadas junto à construção e às condições de serviço.
O que é uma bomba centrífuga?
É uma bomba rotodinâmica que transfere energia ao líquido por um impelidor em rotação. Seu ponto de operação depende da interação entre a curva da bomba e o sistema. No portfólio FB, a FBCN é uma série centrífuga; a seleção requer a curva do modelo e as condições reais do fluido e da instalação.
Qual a diferença entre bomba centrífuga e de engrenagem?
A centrífuga fornece energia continuamente pelo impelidor; a de engrenagem transporta volumes entre seus elementos rotativos. A viscosidade afeta o desempenho das duas de maneiras diferentes. Ela deve ser informada na temperatura de trabalho e avaliada com vazão, pressão, sucção, materiais e vedação, sem uma regra automática que escolha a série.
Como escolher o tipo de bomba certo?
Comece pelo fluido, viscosidade e temperatura, vazão requerida, pressão ou altura manométrica, condições de sucção e regime de operação. Compare as alternativas com a documentação do fabricante e os requisitos do projeto. Para conversar com a FB Bombas, envie os dados disponíveis e identifique o que ainda precisa ser definido.
Quais tipos de bombas hidráulicas existem?
O termo hidráulica pode aparecer tanto na transferência de líquidos quanto em circuitos de transmissão de potência. Neste guia, o foco é o bombeamento industrial de líquidos, com tecnologias rotodinâmicas e de deslocamento positivo. Para um circuito hidráulico, confirme a função e as condições exigidas pelo equipamento; o nome da tecnologia, sozinho, não estabelece compatibilidade.
Aprofunde o que seu processo exige.
Continue no assunto necessário: funcionamento, comparação, vedação ou condições da instalação.
Fontes para conferir os critérios.
Princípios gerais do Hydraulic Institute e documentação publicada pela FB Bombas. Consulte a revisão e a configuração aplicáveis ao seu equipamento.
- Hydraulic Institute — Pump System Fundamentals
Princípios e interação entre bomba e sistema.
- Hydraulic Institute — How Viscosity Affects Pumping
Efeito da viscosidade nas duas famílias.
- Hydraulic Institute — Pump Principles
Centrífugas radiais, de fluxo misto e axiais.
As referências do Hydraulic Institute estão em inglês. Os documentos da FB estão nas páginas de manuais, com o idioma identificado.
