A FBME é uma bomba centrífuga multiestágio horizontal para líquidos limpos ou turvos. Consulte as curvas por tamanho e rotação para definir o número de estágios pela vazão e pela altura manométrica da instalação.
A FBME é uma bomba centrífuga horizontal para líquidos limpos ou turvos. O conjunto é selecionado pela vazão e pela altura que a sua instalação exige.
Limites gerais da série, não simultâneos. Vazão, altura e rotação dependem da curva e do número de estágios; temperatura depende da vedação e do resfriamento.
A Engenharia da FB Bombas define as condições de rotação, vedação e resfriamento da FBME (MTEC-08/01).
Confira a execução e a curva do tamanho e da rotação antes de especificar.
Fonte: MTEC-08/01, pp. 1, 3, 4 (Tabela 1) e 10 (PDF em português, p. 4, 816 KB)
Enviar ponto de operação da FBMECompare as conexões e abra a folha técnica original. O tamanho da bomba e o número de estágios são informações diferentes na seleção.
FBME 4/3 identifica recalque nominal de 4 polegadas e três estágios. Os quatro tamanhos abaixo são documentados; a seleção do número de estágios é feita pelo ponto de operação.
Fonte: MTEC-08/01 · p. 12Abra a folha original para conferir diâmetro do rotor, vazão, altura e condições de ensaio. As folhas têm convenções diferentes: confirme as unidades de potência e se a altura corresponde ao estágio ou ao conjunto antes de dimensionar.
Documentos originais em português.
Ao escolher um tamanho, você vê suas curvas e os tamanhos de recalque vizinhos. Isso compara conexões; a equivalência hidráulica depende da curva.
4 tamanhos apresentados

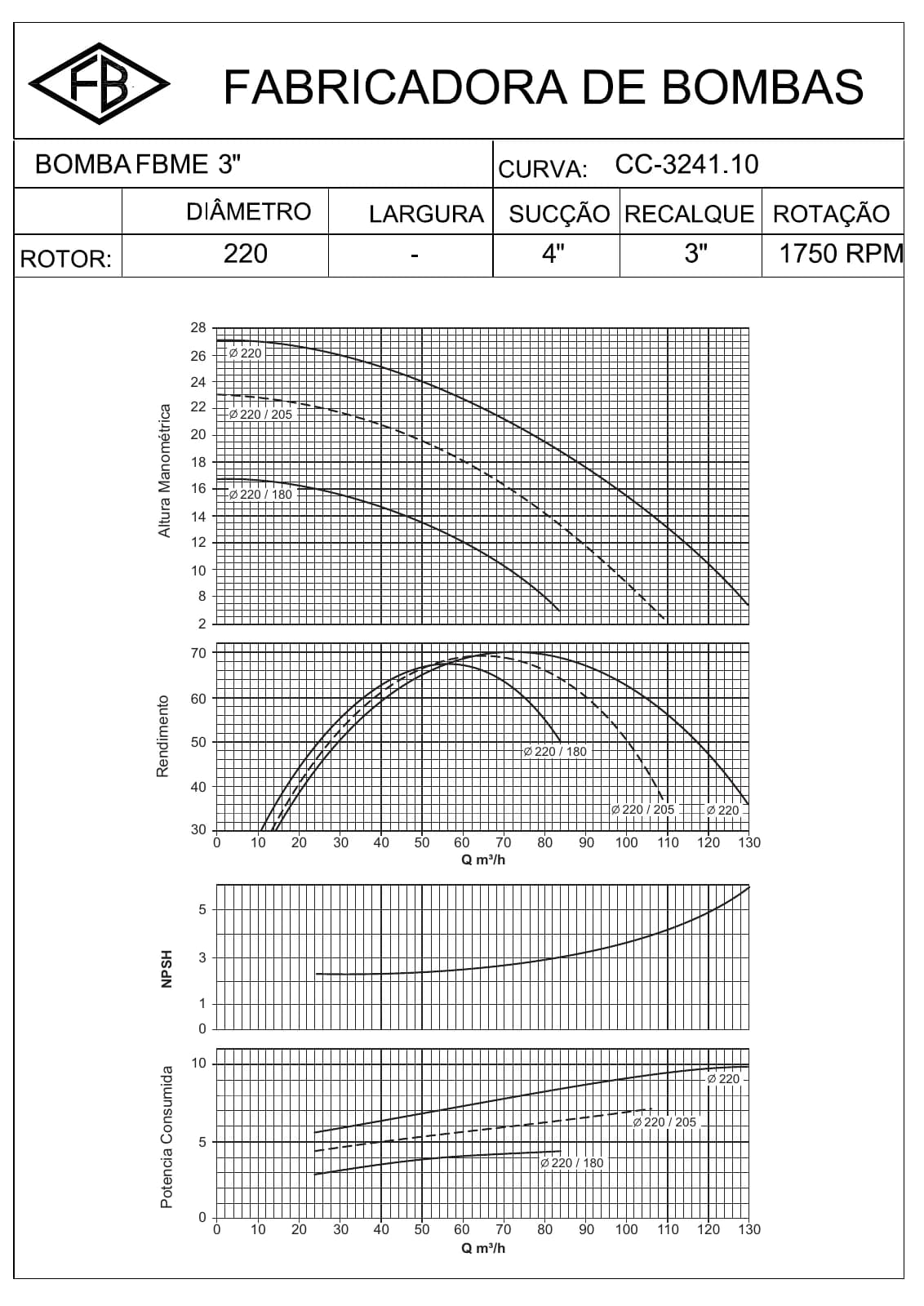

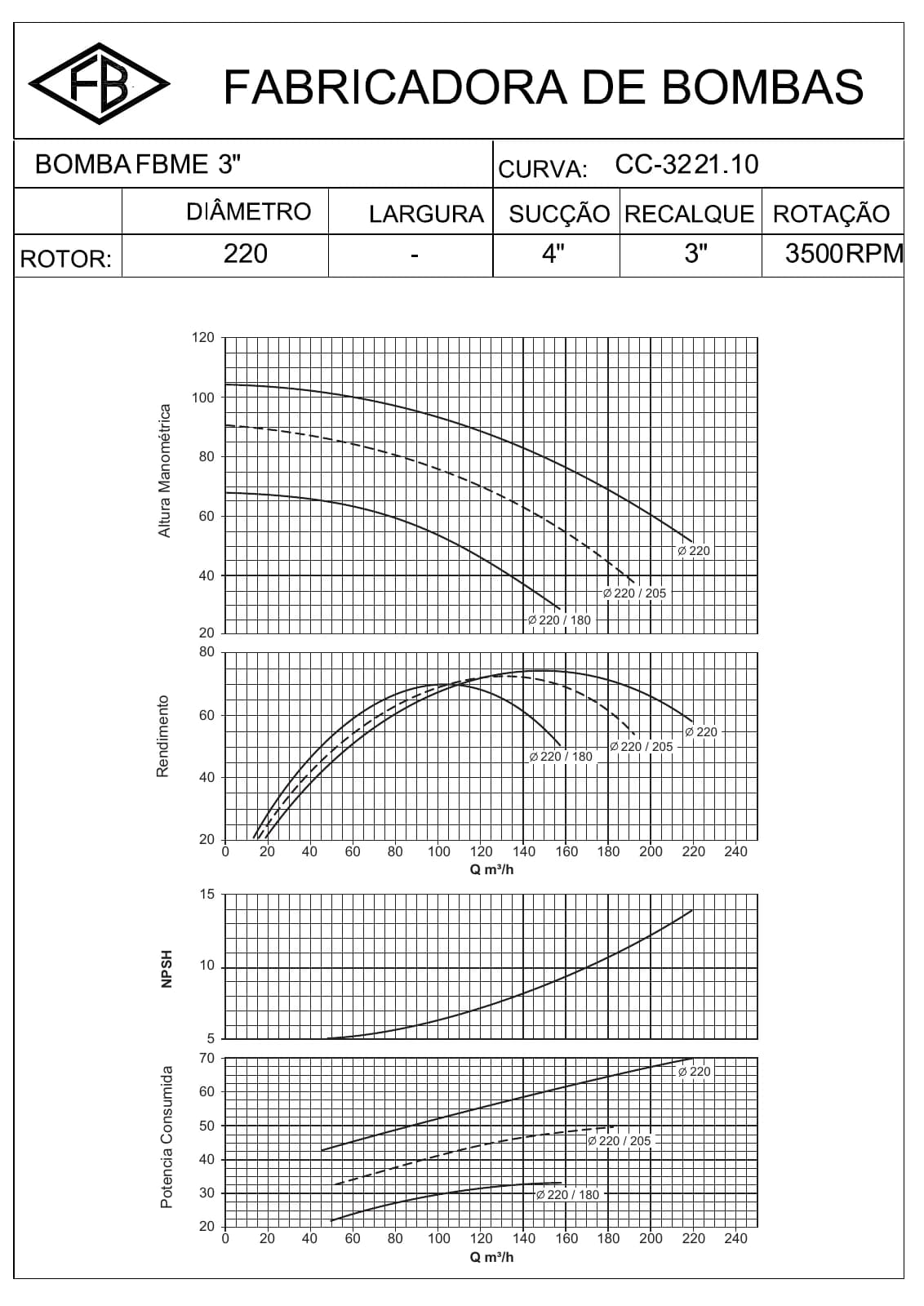

FBME 3″: sucção DN 100 e recalque DN 80 (MTEC-08/01, Tabela 5, p.12). As folhas abaixo correspondem às rotações 1750 / 3500 rpm; preserve o código da curva ao informar o número de estágios e o ponto de operação.

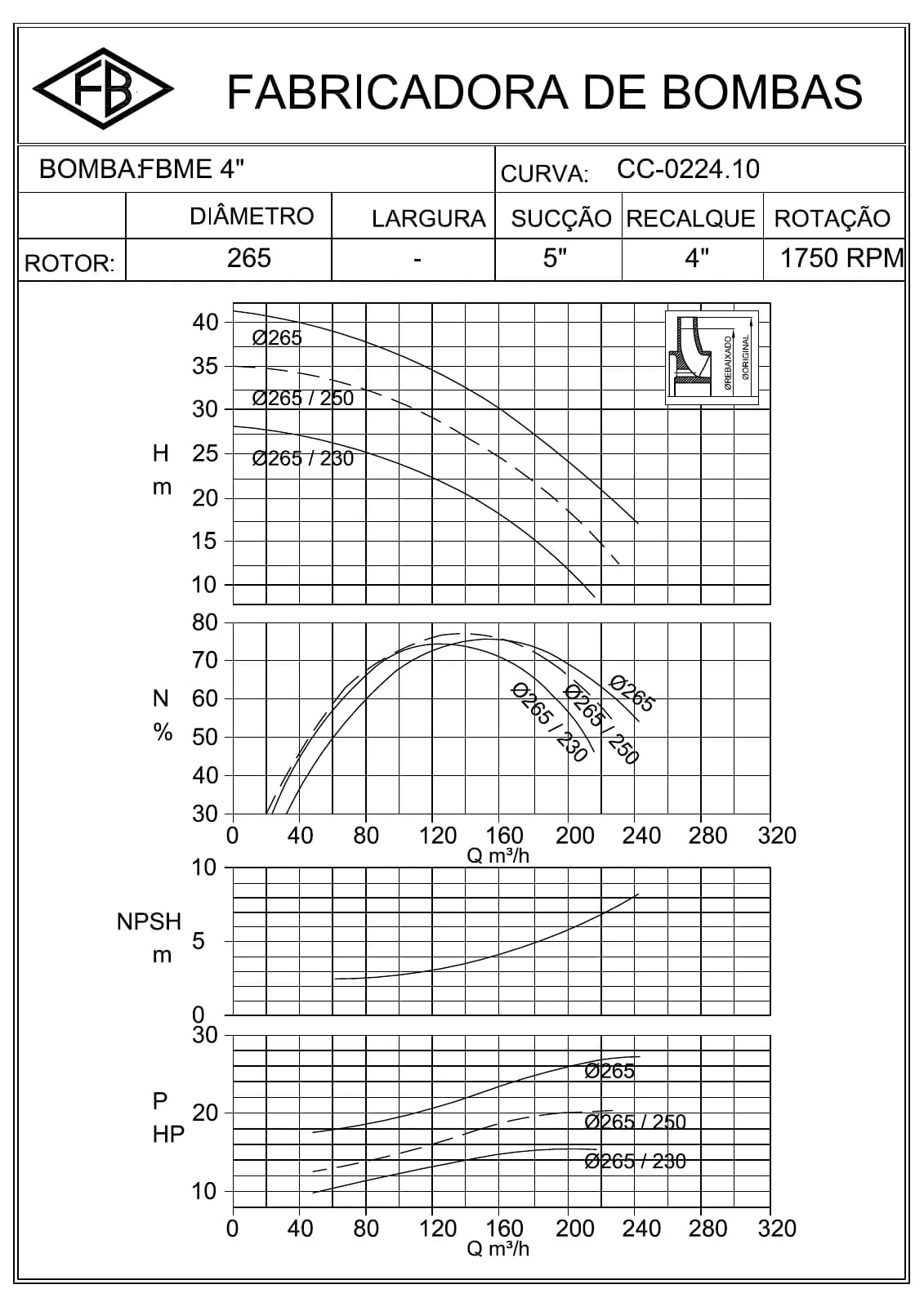

FBME 4″: sucção DN 125 e recalque DN 100 (MTEC-08/01, Tabela 5, p.12). As folhas abaixo correspondem às rotações 1750 rpm; preserve o código da curva ao informar o número de estágios e o ponto de operação.

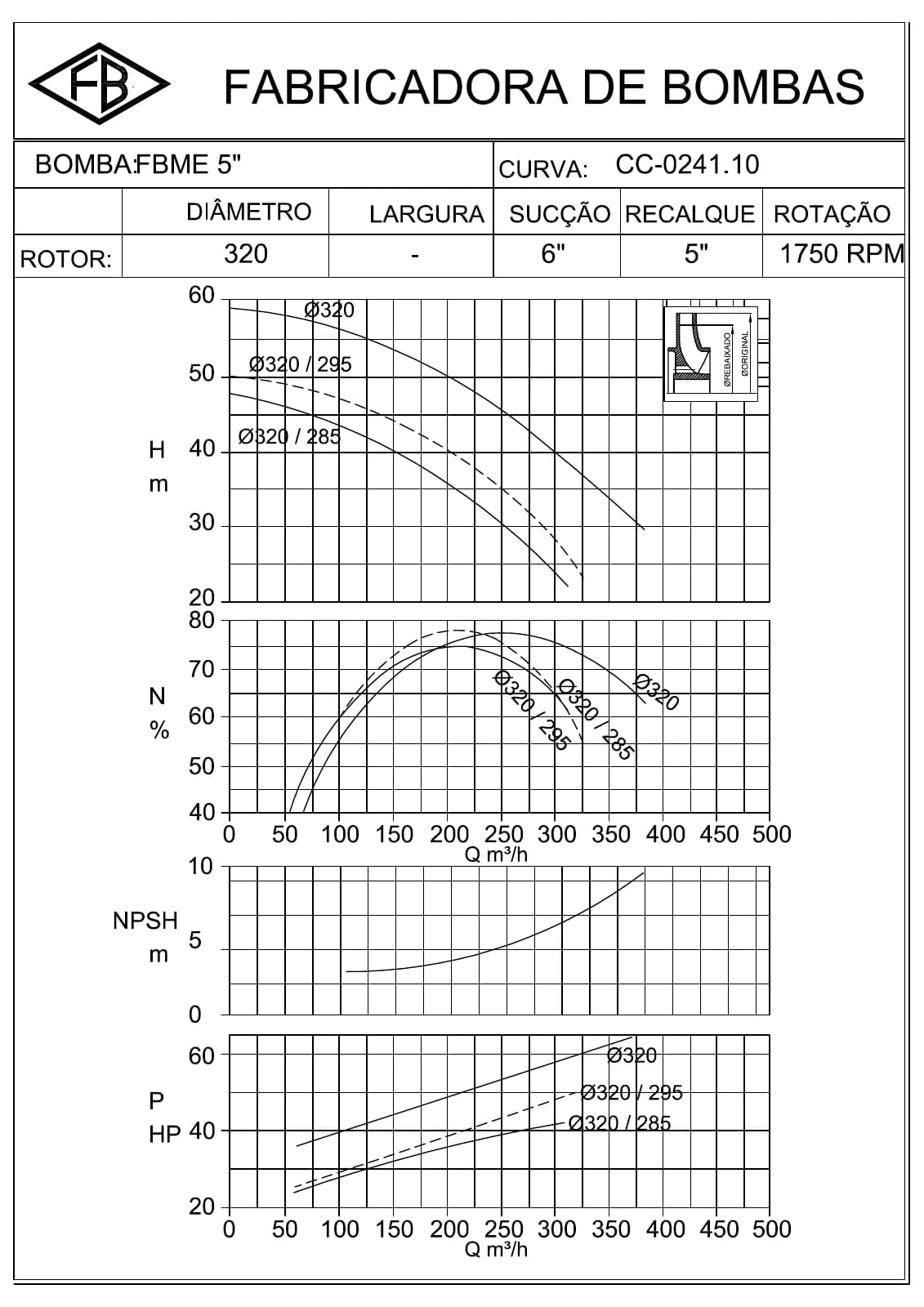

FBME 5″: sucção DN 150 e recalque DN 125 (MTEC-08/01, Tabela 5, p.12). As folhas abaixo correspondem às rotações 1750 rpm; preserve o código da curva ao informar o número de estágios e o ponto de operação.
FBME 6″: sucção DN 200 e recalque DN 150 (MTEC-08/01, Tabela 5, p.12). As folhas abaixo correspondem às rotações 1750 rpm; preserve o código da curva ao informar o número de estágios e o ponto de operação.

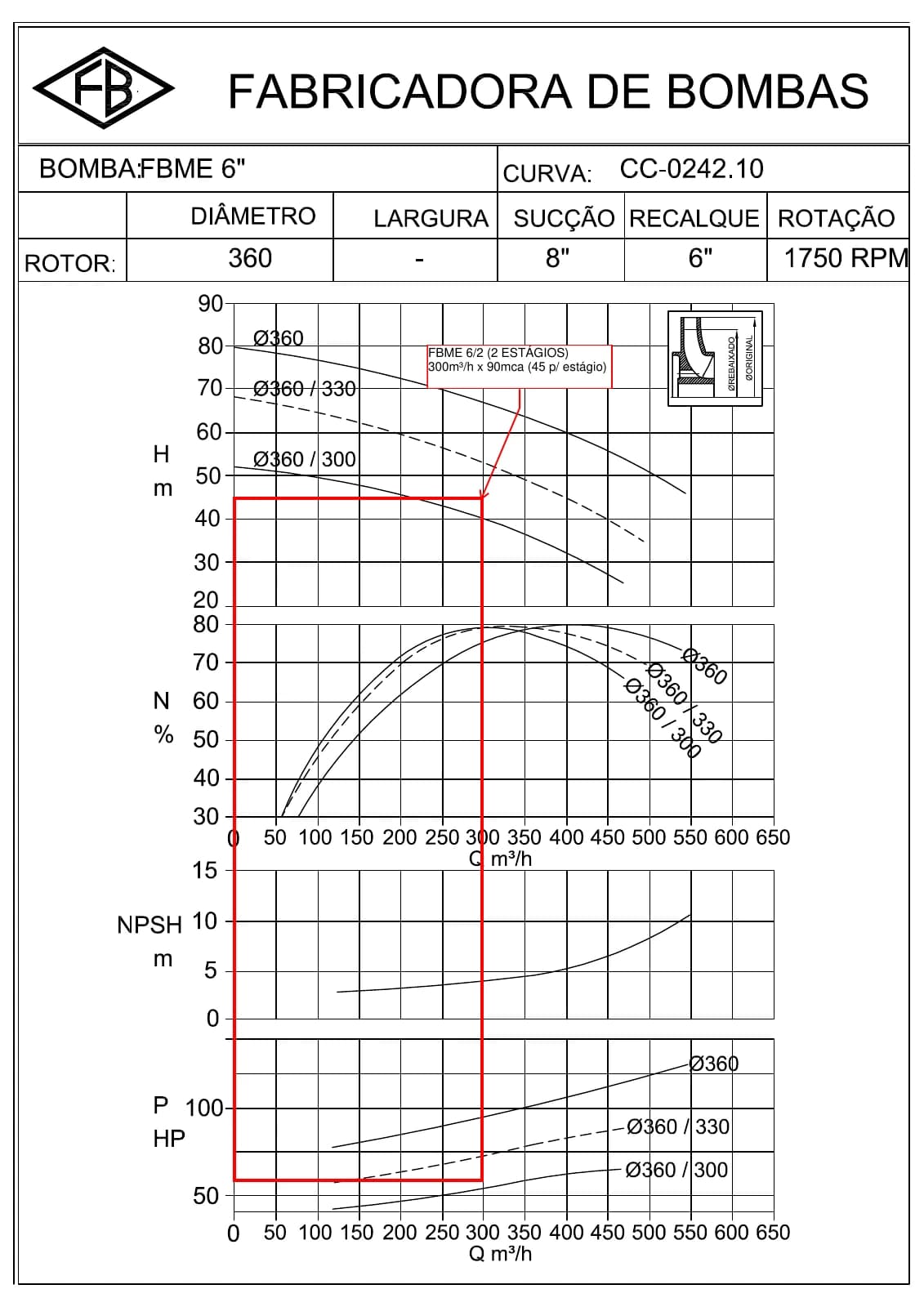

FBME 6 — 1750 rpmRotor Ø 360 mm · CC-0242.10 · PDF · PTPDF

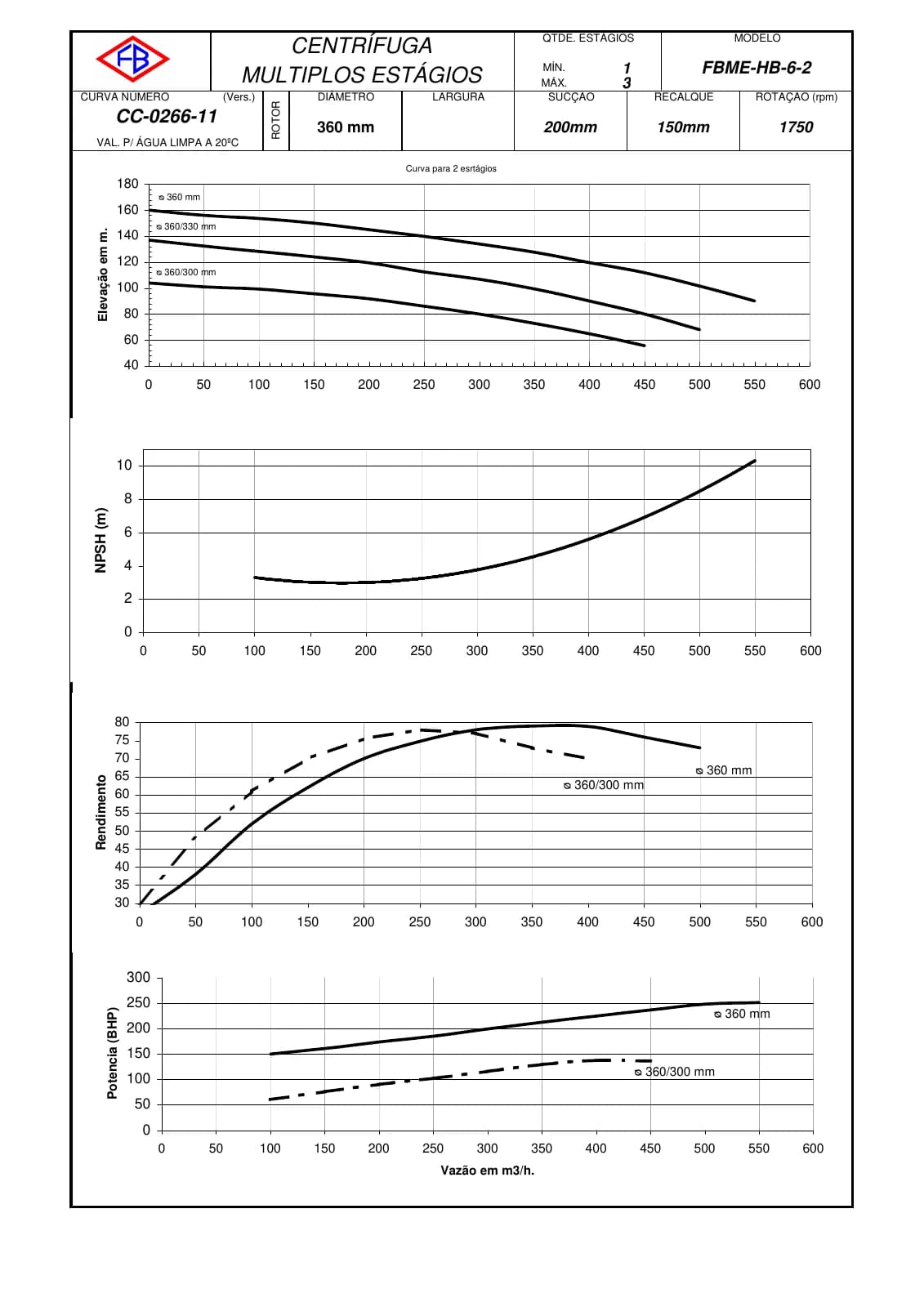

FBME HB-6-2 — 1750 rpmRotor Ø 360 mm · CC-0266-11 · PDF · PTPDFFolha de execução específica HB-6-2; confirmar correspondência com o conjunto proposto.
Corpos de estágio, rotores e difusores compõem o conjunto. Vedação e condições de operação precisam corresponder ao fluido e à instalação.

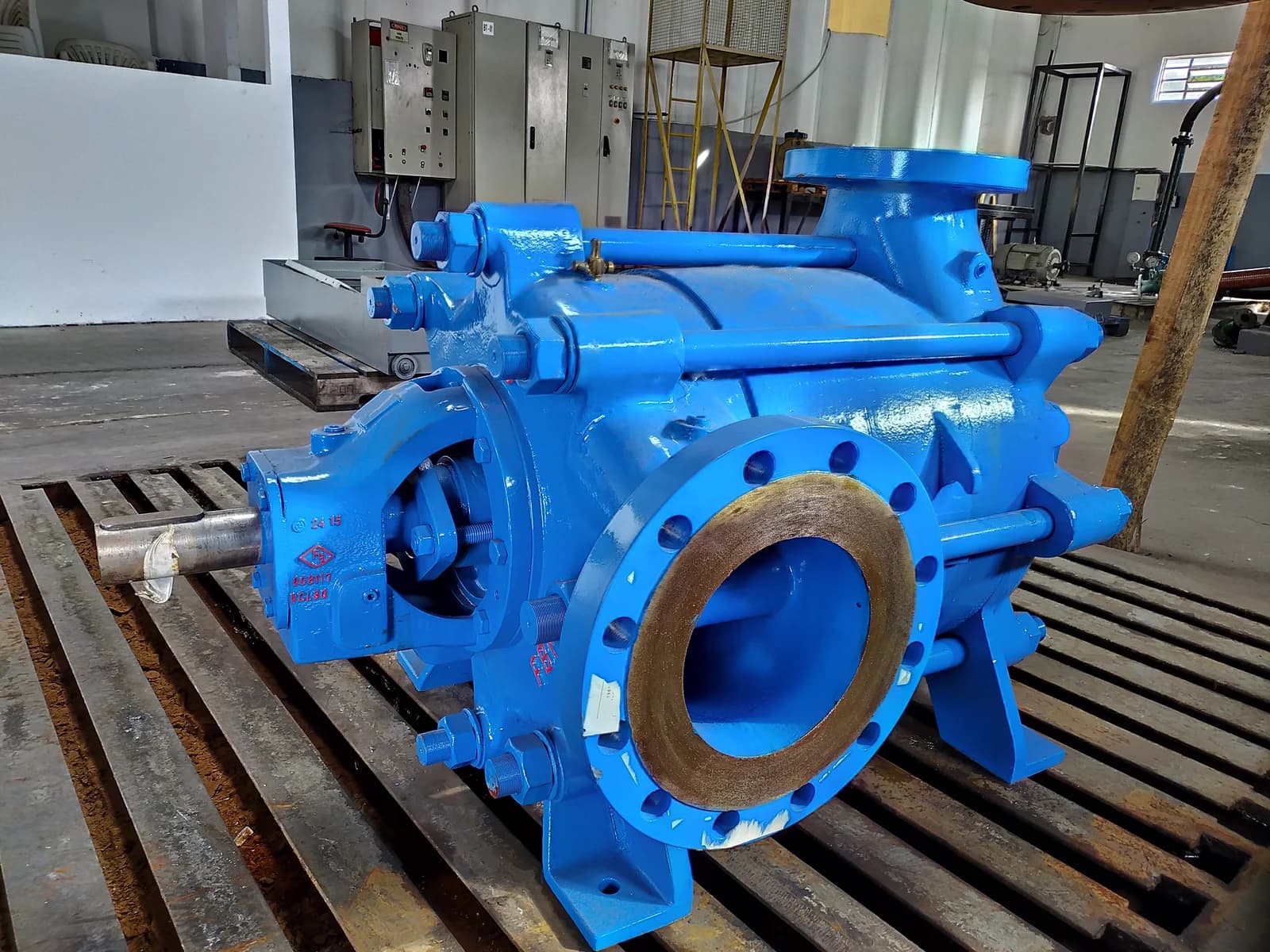

Corpos de estágio montados axialmente, unidos por tirantes externos e juntas planas. Rotores radiais fechados de sucção simples trabalham com difusores. A configuração prevê gaxeta ou selo mecânico e mancais lubrificados a graxa ou óleo.
Fonte: MTEC-08/01 · p. 5A FBME atende líquidos limpos ou turvos nas indústrias química, petroquímica, de papel e celulose, siderúrgica, de mineração, alimentícia, têxtil e farmacêutica e no saneamento (MTEC-08/01). Para sólidos em suspensão, consulte a FB antes da seleção.
Fonte: MTEC-08/01 · p. 1Acesse o manual técnico, o catálogo e as instruções de serviço da FBME. Cada documento mantém sua identificação original.
Documentos originais em português. MTEC-08/01, edição indicada em dezembro de 2011. Os PDFs preservam o documento original; confirme a execução e os desenhos vigentes com a engenharia.
Respostas para interpretar a série e preparar a seleção com a equipe técnica.
É a centrífuga em que o líquido passa por vários rotores em série. A pressão sobe a cada estágio, e por isso o projeto multiestágio atende sistemas que exigem altura manométrica elevada. Na FBME, rotores radiais e difusores formam um conjunto horizontal de 3″ a 6″, com até 300 m de altura, limite que não vale junto com a vazão máxima; é a opção da FB acima dos 135 m da FBCN.
Fonte: Hydraulic InstituteFBME 4/3 identifica recalque nominal de 4 polegadas e três estágios. Os quatro tamanhos abaixo são documentados; a seleção do número de estágios é feita pelo ponto de operação.
Fonte: MTEC-08/01Limites gerais da série, não simultâneos. Vazão, altura e rotação dependem da curva e do número de estágios; temperatura depende da vedação e do resfriamento.
Fonte: MTEC-08/01A FBME atende líquidos limpos ou turvos nas indústrias química, petroquímica, de papel e celulose, siderúrgica, de mineração, alimentícia, têxtil e farmacêutica e no saneamento (MTEC-08/01). Para sólidos em suspensão, consulte a FB antes da seleção.
Fonte: MTEC-08/01Envie fluido, temperatura, vazão desejada, altura manométrica, condição de sucção e regime de trabalho. Se for reposição, inclua a placa e fotos da bomba instalada. A proposta identifica a curva, os estágios, a vedação, os materiais e o acionamento selecionados para o ponto informado.
Consultar manual técnicoEnvie fluido, temperatura, vazão desejada, altura manométrica, condição de sucção e regime de trabalho. Se for reposição, inclua a placa e fotos da bomba instalada.
A proposta identifica a curva, os estágios, a vedação, os materiais e o acionamento selecionados para o ponto informado.
Consulte o catálogo completo ou a série centrífuga FBCN para avaliar outra construção com a engenharia.
