Bomba de engrenagem externa Série FBE

A bomba de engrenagem externa FBE transfere fluidos viscosos por deslocamento positivo. Compare os modelos e consulte as curvas, os materiais e as opções de vedação.

Bomba de engrenagem externa FBE 4″ de eixo livre, vista frontal

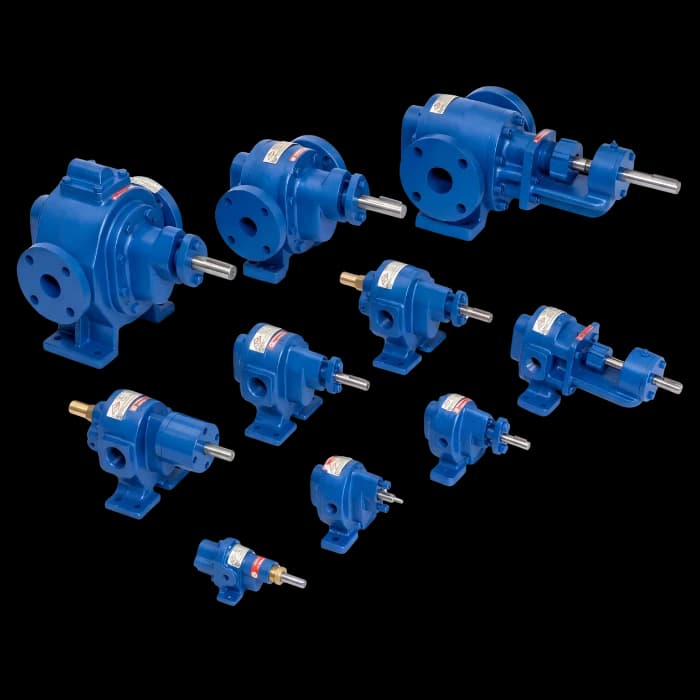

FBE em estoque na fábrica

FBE 1/8″–4″ · Em todas as configurações e opcionais.

  1. 1/8″ — Em estoque
  2. 1/4″ — Em estoque
  3. 3/8″ — Em estoque
  4. 1/2″ — Em estoque
  5. 3/4″ — Em estoque
  6. 1″ — Em estoque
  7. 1.1/2″ — Em estoque
  8. 2″ — Em estoque
  9. 3″ — Em estoque
  10. 4″ — Em estoque
  11. 5″ — Sob consulta
  12. 6″ — Sob consulta
Em estoqueSob consulta

Disponibilidade e valores são confirmados pela equipe.

Fale com a engenharia

Modelos FBE por diâmetro de conexão

A FBE é a bomba de engrenagem externa da FB Bombas, fabricante brasileira desde 1944, em Cabreúva-SP. Escolha o diâmetro de conexão e abra a ficha do modelo para conferir dimensões e curvas.

20 modelos no catálogo · 12 tamanhos

Cada cartão mostra os máximos de vazão, pressão e rotação do modelo. Esses máximos não são simultâneos: as condições estão na ficha do modelo. Para o princípio de funcionamento, veja o guia bomba de engrenagem externa.

Seleção por viscosidade e tamanho

Cada faixa relaciona a viscosidade do fluido à rotação de trabalho e aos tamanhos da série.

  1. Viscosidade30 a 250 SSU

    Rotação1.750 rpm

    TamanhosFBE 1/8″, 1/4″, 3/8″, 1/2″, 3/4″ e 1″

  2. Viscosidade250 a 2.500 SSU

    Rotação1.150 rpm

    TamanhosFBE 1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1.1/2″, 2″, 3″, 4″ e 5″

  3. Viscosidade2.500 a 7.500 SSU

    Rotação850 rpm

    TamanhosFBE 3/8″, 1/2″, 3/4″, 1″, 1.1/2″, 2″, 3″, 4″ e 5″

  4. Viscosidade7.500 a 10.000 SSU

    Rotação700 a 500 rpm, com polia ou redutor

    TamanhosFBE 1.1/2″, 2″, 3″, 4″ e 5″

  5. Viscosidade10.000 a 50.000 SSU

    Rotação500 a 300 rpm, com polia ou redutor

    TamanhosFBE 1.1/2″, 2″, 3″, 4″, 5″ e 6″

  6. Viscosidade50.000 a 100.000 SSU

    Rotação300 a 150 rpm, com polia ou redutor

    TamanhosFBE 3″, 4″, 5″ e 6″

Escala logarítmica, de 30 a 100.000 SSU.

As barras comparam cada tamanho com o máximo da série: 100.000 SSU de viscosidade e 1.750 rpm de rotação.

Diâmetro de conexão: 1/8″ a 3/4″

5 modelos Em estoque

Viscosidade máx.
1/8″ a 1/4″: 2.500 SSU
3/8″ a 3/4″: 7.500 SSU
Faixa de rotação
1/8″ a 1/4″: 1.150 a 1.750 rpm
3/8″ a 3/4″: 850 a 1.750 rpm
Conexão
Rosca BSP interna

Diâmetro de conexão: 1″

4 modelos Em estoque

Viscosidade máx.
7.500 SSU
Faixa de rotação
850 a 1.750 rpm
Conexão
Rosca BSP interna

Diâmetro de conexão: 1.1/2″

2 modelos Em estoque

Viscosidade máx.
50.000 SSU
Faixa de rotação
300 a 1.150 rpm, com polia ou redutor
Conexão
Flanges ANSI B16.5 150 lbs

Câmara de aquecimento opcional

Diâmetro de conexão: 2″

2 modelos Em estoque

Viscosidade máx.
50.000 SSU
Faixa de rotação
300 a 1.150 rpm, com polia ou redutor
Conexão
Flanges ANSI B16.5 150 lbs

Câmara de aquecimento opcional

Diâmetro de conexão: 3″

2 modelos Em estoque

Viscosidade máx.
100.000 SSU
Faixa de rotação
150 a 1.150 rpm, com polia ou redutor
Conexão
Flanges ANSI B16.5 150 lbs

Câmara de aquecimento opcional

Diâmetro de conexão: 4″

3 modelos Em estoque

Viscosidade máx.
100.000 SSU
Faixa de rotação
150 a 1.150 rpm, com polia ou redutor
Conexão
Flanges ANSI B16.5 150 lbs

Câmara de aquecimento opcional

Diâmetro de conexão: 5″ e 6″

2 modelos Sob consulta

Viscosidade máx.
100.000 SSU
Faixa de rotação
5″: 150 a 1.150 rpm, com polia ou redutor
6″: 150 a 500 rpm, com polia ou redutor
Conexão
Flanges ANSI B16.5 150 lbs

Para a FBE 5″ e a FBE 6″, consulte a disponibilidade com a equipe.

Câmara de aquecimento opcional

FBE 10″ no catálogo 2026

O catálogo FBE 2026 lista a 10″ na p.6, e modelos maiores são feitos sob demanda. Consulte a equipe técnica para confirmar a configuração, os dados dimensionais e as condições de operação da sua aplicação.

A seleção depende do fluido, da rotação, do ponto de operação e da configuração.

Dimensões de instalação da série FBE

Compare as cotas de instalação por modelo e use a figura para identificar cada letra. O link de cada modelo abre sua seção dimensional.

FBE 1/8″ a 1″ D

Figuras 7 e 8: vistas lateral e frontal da bomba de engrenagens FBE de 1/8″ a 1″ D, com as letras A a M das cotas de instalação e a ponta do eixo (n, o, p).Ampliar figura
Dimensões por modelo — FBE 1/8″ a 1″ D
ModeloØ nom.Cotas A–FPonta do eixoCotas G–MPeso (kg)
ABCDEFnopGHIJKLM
FBE 1/8″ STD1/8″148,5102491326111,51211Não se aplica7456537745081,9
FBE 1/4″ STD1/4″148,5102491326111,51211Não se aplica7456537745081,9
FBE 3/8″ STD3/8″163115,5751533127,51214,33/16″128010859109759,52,7
FBE 1/2″ STD1/2″163115,5751533127,51214,33/16″128010859109759,52,7
FBE 3/4″ STD3/4″20514410432551649/16″16,63/16″101021308314711096,5
FBE 1″ e 1″ A STD1″21915410432551709/16″16,63/16″101021308314711096,7
FBE 1″ D e 1″ DA STD1″273184103,1552802245/8″17,63/16″119011583146110911,5

Legenda das cotas

A
Comprimento total
B
Eixo dos bocais à ponta do eixo
C
Altura do eixo à base
D
Furação da base, vista lateral
E
Comprimento da base
F
Borda traseira da base à ponta do eixo
n
Diâmetro da ponta do eixo
o
Altura da ponta do eixo sobre a chaveta
p
Largura da chaveta
G
Espessura da base
H
Entre-furos da base, vista frontal
I
Largura da base
J
Altura dos bocais à base
K
Altura total
L
Face a face dos bocais
M
Diâmetro dos furos da base

D: de 1/8″ a 1/2″, da borda da base ao centro do furo; de 3/4″ a 4″, entre os centros dos furos (Fig. 7 e 9).

Sem chaveta (p = –): na Fig. 7, "o" é a medida da ponta do eixo sobre o plano dela.

FBE 1.1/2″ a 4″

Figuras 9 e 10: vistas lateral e frontal da bomba de engrenagens FBE de 1.1/2″ a 4″ com bocais flangeados, com as letras A a M das cotas de instalação e a ponta do eixo (n, o, p).Ampliar figura
Dimensões por modelo — FBE 1.1/2″ a 4″
ModeloØ nom.Cotas A–FPonta do eixoCotas G–MPeso (kg)
ABCDEFnopGHIJKLM
FBE 1.1/2″ e 1.1/2″ A STD1.1/2″32423214540702672326,151/4″161401751152052221426
FBE 1.1/2″ CA e CA-A STD1.1/2″374,9252,917780114309,92326,151/4″151641991472902551440
FBE 2″ e 2″ A STD2″382260145701103152326,151/4″201501901152052281439
FBE 2″ CA e CA-A STD2″38226016580115317,52326,151/4″151642001352672631443
FBE 3″ e 3″ M9 STD3″429290170801203503234,975/16″18180220125,22483241870
FBE 3″ CA e 3″ M9 CA STD3″449300226,8861403703234,945/16″182102601823603301883
FBE 4″ M6, M8 e M12 STD4″58339025119424050942463/8″3521427020034736118130
FBE 4″ M6, M8 e M12 CA STD4″583390260,711017047442463/8″20260310210418,736019,05148

Legenda das cotas

A
Comprimento total
B
Eixo dos bocais à ponta do eixo
C
Altura do eixo à base
D
Furação da base, vista lateral
E
Comprimento da base
F
Borda traseira da base à ponta do eixo
n
Diâmetro da ponta do eixo
o
Altura da ponta do eixo sobre a chaveta
p
Largura da chaveta
G
Espessura da base
H
Entre-furos da base, vista frontal
I
Largura da base
J
Altura dos bocais à base
K
Altura total
L
Face a face dos bocais
M
Diâmetro dos furos da base

D: de 1/8″ a 1/2″, da borda da base ao centro do furo; de 3/4″ a 4″, entre os centros dos furos (Fig. 7 e 9).

Construção, materiais e vedação

A FBE é a bomba de engrenagem externa de deslocamento positivo da FB Bombas, com seleção por diâmetro, engrenagens, viscosidade e rotação. Carcaça e tampas: ferro fundido, nodular, aço carbono, inox ou bronze; eixos e engrenagens: SAE 1045 ou inox AISI 316L. Vedação por gaxeta, selo mecânico ou retentor; câmara de aquecimento, válvula de alívio e mancal externo são acessórios.

Série FBE · Bomba de engrenagem externa

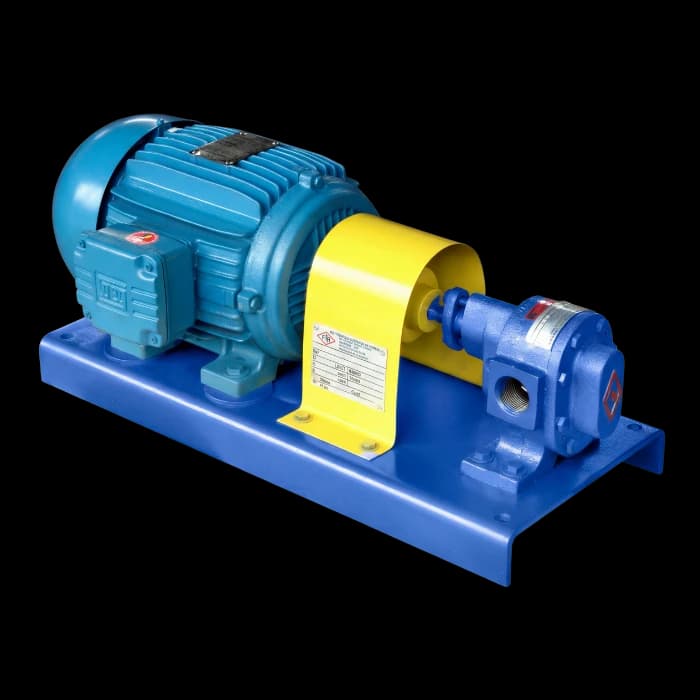

Bomba e conjunto montado

A FBE pode ser fornecida em conjunto com motor elétrico ou motoredutor, sobre base metálica e com acoplamento flexível. O arranjo é definido para a rotação, o fluido e as condições de instalação.

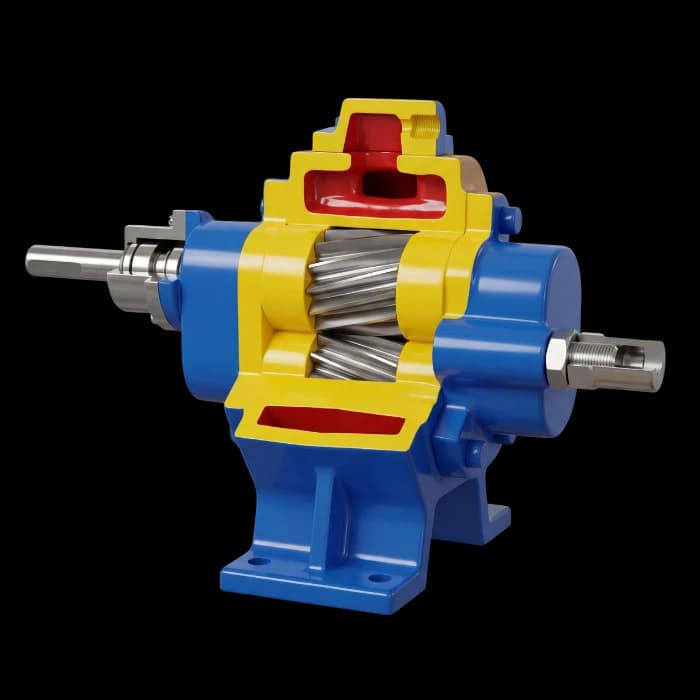

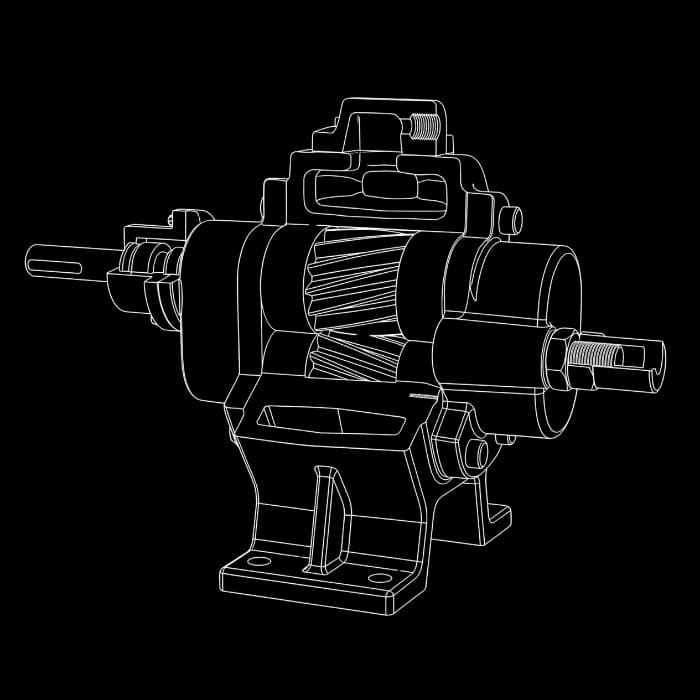

Duas engrenagens externas transportam o fluido pelas cavidades entre os dentes e a carcaça, da sucção à descarga. A seleção considera o fluido, a rotação e o conjunto de engrenagens.

FBE 4″ com câmara de aquecimento. O modelo exato depende da configuração selecionada.
Eixos e engrenagens
Aço SAE 1045 ou aço inox AISI 316L. Tratamentos especiais sob consulta.
Carcaça e tampas
Ferro fundido ASTM A48 CL30, ferro fundido nodular ASTM A536 60-40-18, aço carbono ASTM A216 WCB ou aço inox ASTM A743 CF8M.
Buchas
Bronze autolubrificante, ferro fundido, PTFE (Teflon), grafite ou metal patente.
Vedação
Gaxeta, selo mecânico ou retentor, conforme a configuração selecionada.
Conjuntos e soluções sob medida

Onde aplicar

  • Petroquímica, óleo e gás

    Óleos, graxas, asfalto e derivados, conforme as condições do processo.

  • Química

    Tintas, vernizes, resinas, cosméticos e detergentes, com materiais e vedação selecionados para o fluido.

  • Alimentícia

    Leite, xaropes, melaços, manteigas, geleias, gelatina, glicoses, óleo BPF, óleo vegetal, cítricos, refrigerantes, óleos essenciais aromáticos, fermentos e levedura.

  • Metalúrgica

    Sistemas hidráulicos, filtros-prensa e lubrificação.

  • Papel, celulose e têxtil

    Seleção do conjunto conforme o fluido e as condições do processo.

  • Farmacêutica e gráfica

    Configuração definida conforme o produto bombeado e as condições de serviço.

Exemplos de construção da FBE

A série FBE é construída em ferro fundido com válvula de alívio, em bronze e em aço inox. As legendas dizem o diâmetro e o tipo de execução; o material de cada componente está na tabela da próxima parte.

FBE 3″ · Ferro fundido com válvula de alívio
FBE 3″ · Ferro fundido com válvula de alívio
FBE 1½″ · Bronze STD
FBE 1½″ · Bronze STD
FBE 2″ · Inox STD
FBE 2″ · Inox STD

Materiais por componente da bomba de engrenagem FBE

A carcaça e as tampas da FBE são de ferro fundido ASTM A48 CL30, nodular ASTM A536 60-40-18, aço carbono ASTM A216 WCB ou inox ASTM A743 CF8M, e eixos e engrenagens são de aço SAE 1045 ou inox AISI 316L. A execução em bronze usa ASTM B584 C93700, e a tabela por configuração está abaixo.

Opções da série

Materiais por componente da FBE
ComponenteOpções de materialDesignação
Carcaça e tampas

O bronze é uma execução própria da série; a composição está na tabela por configuração, abaixo.

Ferro fundidoASTM A48 CL30
Ferro fundido nodularASTM A536 60-40-18
Aço carbonoASTM A216 WCB
Aço inoxASTM A743 CF8M
BronzeASTM B584 C93700 (SAE J462 64)
Eixos e engrenagens

Tratamentos especiais sob consulta. Na execução em bronze, os eixos são AISI 316 e as engrenagens SAE J462 63.

AçoSAE 1045
Aço inoxAISI 316L
Bronze, engrenagensSAE J462 63
Bronze, eixosAISI 316
BuchasBronze autolubrificante—
Ferro fundido—
PTFE (Teflon)—
Grafite—
Metal patente—
Válvula de alívioLatão—
Aço inoxAISI 304

Cada coluna é uma execução da bomba (ferro fundido, nodular, aço carbono, inox, bronze). As designações ASTM, SAE e AISI identificam cada material. A FB Bombas confirma a composição de cada fornecimento na proposta.

Composição por execuçãoCada componente em ferro fundido, nodular, aço carbono, inox e bronze
Composição por execução da FBE
ComponenteFerro fundidoNodularAço carbonoInoxBronze
CarcaçaASTM A48 CL30ASTM A536 60-40-18ASTM A216 WCBASTM A743 CF8MASTM B584 C93700 (SAE J462 64)
Tampa frontal e traseiraASTM A48 CL30ASTM A536 60-40-18ASTM A216 WCBASTM A743 CF8MASTM B584 C93700 (SAE J462 64)
Tampão (para câmara)ASTM A48 CL30ASTM A536 60-40-18ASTM A216 WCBASTM A743 CF8MASTM B584 C93700 (SAE J462 64)
BuchaBronze TM 23GrafiteBronze TM 23TeflonTeflon
Eixo motrizSAE 1045SAE 8620SAE 1045AISI 316LaAISI 316
Eixo acionadoSAE 1045SAE 8620SAE 1045AISI 316LaAISI 316
Engrenagem motrizSAE 1045SAE 8640SAE 1045AISI 316LaSAE J462 63
Engrenagem acionadaSAE 1045SAE 8640SAE 1045AISI 316LaSAE J462 63
ParafusosAço 5.8Aço 5.8Aço 5.8AISI 304AISI 304
PorcasAço 5.8Aço 5.8Aço 5.8AISI 304AISI 304
Aperta gaxetaASTM A48 CL30ASTM A536 60-40-18ASTM A216 WCBASTM A743 CF8MASTM B584 C93700 (SAE 64)
GaxetaGrafitadaGrafitadaGrafitadaTeflonadaTeflonada
Válvula de alívioLatãoAISI 304LatãoAISI 304AISI 304
Selo mecânicoConforme aplicaçãoConforme aplicaçãoConforme aplicaçãoConforme aplicaçãoConforme aplicação
SobrepostaSAE 1020AISI 304SAE 1020AISI 304AISI 304
Trava da molaSAE 1020AISI 304SAE 1020AISI 304AISI 304
PinoAçoAçoAçoAISI 304AISI 304
BujãoSAE 1045SAE 1045SAE 1045AISI 304AISI 304
ChavetasSAE 1045SAE 1045SAE 1045AISI 304AISI 304
Sobre tampaASTM A48 CL30ASTM A536 60-40-18ASTM A216 WCBAISI 304AISI 304
Redutor de vazãoASTM A48 CL30ASTM A536 60-40-18ASTM A216 WCBAISI 304AISI 304
FlangeSAE 1020AISI 304SAE 1020AISI 304AISI 304
Contra-flangeASTM A48 CL30ASTM A536 60-40-18ASTM A216 WCBASTM A743 CF8MASTM B584 C93700 (SAE J462 64)

Esta é a composição padrão de cada execução. A proposta confirma a composição de cada fornecimento.

Nota a: nos eixos e engrenagens em inox, a oferta atual é AISI 316L. Na coluna Bronze, os eixos são AISI 316.

Como opção, os eixos podem ser SAE 8620 e as engrenagens SAE 8640, ou outro material, conforme a aplicação.

A FB Bombas também fornece buchas em ferro fundido e em metal patente.

Vedação do eixo: gaxeta, selo mecânico ou retentor

A vedação do eixo da FBE é gaxeta, selo mecânico ou retentor, selecionada conforme a aplicação do fluido bombeado, e fica na região frontal da bomba.

Comparativo das vedaçõesGaxeta, selo mecânico e retentor: montagem, material, dimensão e reposição
Opções de vedação do eixo da FBE
CaracterísticaGaxetaSelo mecânicoRetentor
Como é montadaInstalada na caixa, pressionada por um aperta gaxeta e regulada por uma porca sextavada.Montado e pressionado pela sobreposta, que é o alojamento ou a caixa de selagem.Instalado na tampa ou na carcaça, de fabricação especial para o alojamento.
MaterialGrafitada nas execuções em ferro fundido, nodular e aço carbono; teflonada nas de inox e bronze.Conforme a aplicação. O tipo 21 é uma das opções de selo: cerâmica x grafite x Viton, mola em aço inox AISI 304.Definido sob consulta à FB Bombas.
DimensãoSeção de 1/8″, 1/4″ ou 3/8″, conforme o tamanho da bomba.Diâmetro de 5/8″, 7/8″, 1.3/8″ ou 1.3/4″, conforme o tamanho da bomba.Informada sob consulta.
Onde a lista de peças cobreFBE 1/8″ a 4″, com 4 peças de gaxeta até a 1″ e 5 da 1″ D à 4″.FBE 1/2″ a 4″: carcaça para selo na 1/2″ a 1″, tampa traseira para selo na 1″ D a 4″.FBE 1/2″ a 4″: carcaça para retentor na 1/2″ a 1″, tampa traseira na 1″ D a 4″, com 2 retentores.
ReposiçãoAperta gaxeta e porca aperta gaxeta.Selo mecânico.Retentor.

Fluido com sólidos em suspensão: consulte a FB Bombas. O eixo não tem luva na região de vedação.

O dreno da sobreposta e as conexões de flush e quench de selagem só são feitos conforme a aplicação e a solicitação do cliente.

Válvula de alívio, câmara de aquecimento e mancal externo

A FBE oferece como acessórios a válvula de alívio interna, a câmara de aquecimento CA e o mancal externo. Cada um tem a ficha abaixo.

Fichas dos acessóriosVálvula de alívio, câmara de aquecimento CA e mancal externo

Válvula de alívio interna

Na imagem, a FBE 3″ em ferro fundido com válvula de alívio.

Material
Latão ou aço inox AISI 304: latão nas execuções em ferro fundido e aço carbono, e AISI 304 nas de nodular, inox e bronze.
Peças
Suporte da mola, porca chapéu, esfera, niple, mola, parafuso de comando e porca de comando. A válvula usa a tampa de número 163.

Câmara de aquecimento (CA)

A versão CA tem uma carcaça com câmara, com entrada (C1) e saída (C2).

Diâmetros
FBE de 1.1/2″ a 6″. O catálogo 2026, p.6, lista também a FBE 10″ CA STD.
Conexões C1 e C2
Rosca BSP: 3/8″ na 1.1/2″ e 1/2″ na 2″, na 3″ e na 4″. As medidas valem quando a FB Bombas não fornece a interligação da instalação.
Vazão e potência
De 1.1/2″ a 4″, o modelo CA tem os mesmos valores do modelo base. Os modelos 5″ CA e 6″ CA têm valores próprios; confira os valores do modelo CA.
Peso
A versão CA é mais pesada: a FBE 1.1/2″ passa de 26 kg para 40 kg, e a 4″ M6, M8 e M12 de 130 kg para 148 kg.

Mancal externo

Os eixos da FBE giram em mancais de buchas. O rolamento só existe no mancal externo opcional.

Peças
Eixo motriz para mancal externo, suporte do mancal, rolamento e chaveta; a bucha para mancal entra só na 3/4″ e na 1″.
Diâmetro do eixo
12 mm (1/8″ a 1/2″), 15 mm (3/4″ a 1″ DA), 22,22 mm (1.1/2″ a 2″ A), 31,7 mm (3″ e 3″ M9) e 40 mm (4″).

Conexões e flanges

Os modelos FBE de 1/8″ a 1″ têm corpo com rosca BSP, e os de 1.1/2″ a 10″ têm corpo com flanges ANSI B16.5 150 lbs.

Tabela de conexõesRosca BSP e flanges ANSI B16.5 150 lbs, por modelo
Conexões do corpo da FBE
ConexãoModelos
Rosca BSPFBE 1/8″ a 1″
Flanges ANSI B16.5 150 lbsFBE 1.1/2″ a 10″

Acionamento, acoplamento e base

A FB Bombas fornece a FBE em duas configurações de acionamento, direto no motor elétrico ou direto no motor-redutor, ambas sobre base metálica com acoplamento flexível.

Acionamento e potência do motorDesenhos do conjunto, o que acompanha e a reserva de potência
Acionamento direto no motor elétrico, com acoplamento flexível, sobre base metálica.
Acionamento direto no motor elétrico, com acoplamento flexível, sobre base metálica.
Acionamento direto no motor-redutor, com acoplamento flexível, sobre base metálica.
Acionamento direto no motor-redutor, com acoplamento flexível, sobre base metálica.

O que acompanha o acionamento

Acoplamento
Flexível, com ou sem espaçador, padrão FB Bombas ou de outros fabricantes.
Proteção do acoplamento
Protetor padrão FB Bombas em aço carbono ou material anticentelhante.
Base
Aço estrutural soldado ou chapa perfil U.
Placa de identificação
Alumínio ou aço inox.
Reserva de potência recomendada para escolher o motor comercial
Potênciaaté 2 cv3 a 5 cv6 a 10 cv11 a 25 cvacima de 25 cv
Reserva50 %30 %25 %15 %10 %

A potência da tabela de seleção é a do eixo da bomba (BHP).

A rotação recomendada por viscosidade e a transmissão estão em Dados de operação.

Como especificar a FBE para o seu fluido

Para especificar a FBE, informe o fluido, a vazão, a pressão diferencial, a temperatura e a viscosidade na condição de bombeamento. A engenharia da FB Bombas indica o tamanho, a rotação, os materiais e a vedação, e responde com a proposta do conjunto.

Os 4 passos da especificaçãoFluido, materiais e vedação, aquecimento, acionamento e instalação
  1. Fluido e ponto de trabalho

    Informe fluido, vazão, pressão diferencial, temperatura e viscosidade na condição de bombeamento, com a rotação e as condições de sucção. Diga também a frequência da rede: a tabela de seleção da série é de 60 Hz.

  2. Materiais e vedação

    Confirme o material de cada componente e a vedação. Gaxeta, selo mecânico e retentor são opções da série; a disponibilidade depende da configuração do fornecimento.

  3. Aquecimento

    Se o fluido precisa de aquecimento, informe as temperaturas de partida e de operação. A câmara CA é oferecida de 1.1/2″ a 6″.

  4. Acionamento e instalação

    Escolha entre motor elétrico direto e motor-redutor, e confirme conexões, classe de flange e o dimensional do conjunto antes de definir a tubulação.

Avalie cada limite conforme o modelo e a configuração, sem pressupor máximos simultâneos.

Especificar meu conjunto FBE

Dados técnicos da série

Confira os critérios de construção e operação. O manual da série é a referência para instalação, uso e manutenção.

Catálogos da linha

Os catálogos complementam os manuais técnicos. Para dimensionamento e limites de operação, consulte a documentação específica e a engenharia.

Dados de operação
Pressão
Até 22 kgf/cm²
Temperatura
10 a 500 °C
Especificações técnicas
DiâmetroViscosidade máx. (SSU)Rotação (rpm)Câmara CA
1/8″2.5001150–1750Não disponível
1/4″2.5001150–1750Não disponível
3/8″7.500850–1750Não disponível
1/2″7.500850–1750Não disponível
3/4″7.500850–1750Não disponível
1″7.500850–1750Não disponível
1.1/2″50.000300–1150Disponível
2″50.000300–1150Disponível
3″100.000150–1150Disponível
4″100.000150–1150Disponível
5″100.000150–1150Disponível
6″100.000150–500Disponível

Os valores da série não são máximos simultâneos. A seleção depende do fluido, da rotação, do ponto de operação e da configuração.

Os valores de viscosidade e rotação devem ser lidos em conjunto, por diâmetro. Para 3/8″, confirme o enquadramento com a engenharia da FB Bombas.

Como ler o código do modelo

Entenda a designação técnica das bombas FBE

A
Engrenagem com diâmetro maior
D
Engrenagem com comprimento maior
DA
Engrenagem com comprimento e módulo maior
M6 · M8 · M9 · M12
Módulo da engrenagem: M6 = módulo 6, M8 = módulo 8, M9 = módulo 9, M12 = módulo 11
CA
Com câmara de aquecimento (de 1.1/2″ a 6″)
Como pedir peça: placa, código e nº de série
Seleção, instalação e manutenção

Perguntas sobre a série

Condições de seleção, materiais, manutenção e informações para solicitar o fornecimento.

Quais fluidos as bombas de engrenagem FBE podem transferir?

A FBE atende aplicações com óleos, resinas, tintas, asfalto, melaço e outros fluidos industriais. A indicação depende da composição, viscosidade na temperatura de trabalho e compatibilidade dos materiais. Informe a presença de sólidos ou abrasivos e as condições de sucção para avaliar o modelo e a configuração.

Qual a vazão máxima das bombas FBE?

A vazão precisa ser lida na tabela do modelo, junto com rotação e pressão de recalque. A Engenharia da FB Bombas informa até 390 m³/h para a série, com configurações distintas, e o catálogo 2026 p.6 lista também o 10″; modelos maiores são feitos sob demanda.

As fichas publicadas preservam a identificação de cada registro; para novas configurações, solicite a seleção à engenharia da FB Bombas.

Qual a pressão máxima de descarga das bombas FBE?

A série tem limite geral de até 22 kgf/cm². O ponto de trabalho de cada modelo depende da viscosidade, rotação, potência e configuração selecionada. Esse número não significa que todas as bombas entregam simultaneamente a maior vazão, a maior pressão e a maior temperatura da série.

Quais diâmetros e modelos de bomba FBE estão disponíveis?

O site reúne 20 registros em 12 bitolas nominais, de 1/8″ a 6″, incluindo variantes com fichas próprias. O catálogo 2026 p.6 lista ainda o 10″, e modelos maiores são feitos sob demanda. Confira o código completo e os acessórios disponíveis para o modelo: a existência de uma bitola não comprova todas as combinações de válvula, aquecimento, material e vedação.

Por que escolher bomba de engrenagem FBE em vez de centrífuga para fluidos viscosos?

A seleção entre engrenagem e centrífuga depende de vazão, pressão ou altura, viscosidade na temperatura de operação, sucção e materiais. FBE e FBEI atendem fluidos viscosos; FBCN atende aplicações centrífugas e FBOT circuitos de óleo térmico. Não existe um limite universal de 100 cP: compare curvas corrigidas, perdas internas e potência no mesmo ponto de trabalho com a engenharia.

Como ler o código de uma bomba FBE (ex.: FBE-3-M9 STD em ferro fundido)?

FBE identifica a série de engrenagens externas; a medida em polegadas identifica o diâmetro nominal dos bocais. Letras e sufixos fazem parte da identificação específica do modelo e devem acompanhar a consulta. Use o código completo, o desenho e a placa da bomba para reposição, sem deduzir dimensões ou intercambialidade apenas pela bitola.

Quando especificar a bomba FBE em ferro fundido, aço carbono, inox 316 ou bronze?

A carcaça e as tampas da FBE são de ferro fundido ASTM A48 CL30, nodular ASTM A536 60-40-18, aço carbono ASTM A216 WCB ou inox ASTM A743 CF8M. Também há configuração em bronze, cuja especificação deve ser confirmada na proposta. A seleção considera a compatibilidade do fluido com cada componente, a temperatura, a pressão e a vedação.

Como converter a viscosidade de SSU para cSt ao selecionar a bomba FBE?

Informe a viscosidade com unidade e temperatura de medição. A conversão entre segundos Saybolt Universal e viscosidade cinemática em cSt deve usar uma tabela ou o procedimento aplicável, como a ASTM D2161, mantendo a mesma temperatura. Há uma tabela de conversão disponível para a FBE; uma divisão fixa não substitui essa consulta nem a seleção técnica.

Quais fluidos e viscosidades a bomba de engrenagem externa FBE bombeia?

A FBE usa duas engrenagens externas para transferir fluidos como óleos, asfalto, resinas, tintas e melaço. A série cobre viscosidades de 30 a 100.000 SSU, com modelos e rotações específicos para cada faixa. Para selecionar a bomba, combine o fluido e sua temperatura com a vazão, a pressão e os materiais necessários ao processo.

A FBE opera com asfalto, CAP e fluidos que precisam ser aquecidos?

A FBE inclui o asfalto entre as aplicações e oferece câmara de aquecimento como acessório, conforme a configuração. Informe as temperaturas de partida e operação para avaliar o modelo, a vedação e o sistema de aquecimento adequados.

Qual a diferença entre a FBE (engrenagem externa) e a FBEI (engrenagem interna)?

Na FBE, duas engrenagens de dentes externos transportam o fluido entre os dentes e a carcaça. A FBEI trabalha com uma engrenagem dentro da outra.

As duas séries têm documentação própria: a escolha deve comparar o ponto de operação, a viscosidade na temperatura de trabalho, os materiais e a vedação, sem transferir limites ou acessórios de uma série para a outra.

A FBE é fabricada em inox AISI 316 para fluidos químicos?

Na FBE, a carcaça e as tampas em aço inoxidável são ASTM A743 CF8M, e AISI 316L é uma das opções para eixos e engrenagens. Cada componente precisa ser especificado separadamente. Envie a composição e a concentração do fluido, a temperatura e a pressão para avaliar a compatibilidade dos materiais e da vedação.

A FBE atende combustíveis e solventes com vedação de baixo vazamento?

Combustíveis e solventes estão entre as aplicações da FBE. As opções de vedação da FBE são gaxeta, selo mecânico e retentor; a escolha depende do fluido e das condições de operação. Informe os requisitos de contenção e segurança para definir a configuração, sem presumir selo duplo, selo de cartucho ou ausência de vazamento como características padrão.

Em que rotação a FBE deve operar conforme a viscosidade do fluido?

A tabela de rotação por viscosidade da FBE deve ser lida junto com os modelos indicados em cada linha. Por exemplo, ela inclui a FBE 1″ a 1.750 rpm para 30 a 250 SSU e os tamanhos 3″, 4″, 5″ e 6″ entre 300 e 150 rpm para 50.000 a 100.000 SSU.

Confirme a variante e a potência do acionamento para o ponto de trabalho.

Qual é o limite de temperatura da FBE com selo mecânico?

A faixa da série é de 10 °C a 500 °C. Para o selo mecânico, a temperatura segue a recomendação do fabricante do selo, e a faixa da série não comprova que todo selo ou modelo opere nessa temperatura. A configuração térmica deve ser definida pelo fluido, materiais, vedação e condições de partida e operação.

A FBE serve para fluidos com viscosidade muito alta como asfalto e betume?

Asfalto e betume exigem seleção pela viscosidade na temperatura real de bombeamento. A faixa de 50.000 a 100.000 SSU corresponde aos tamanhos 3″, 4″, 5″ e 6″, com rotação entre 300 e 150 rpm. A avaliação também considera a alimentação da sucção, o acionamento e a necessidade de aquecimento; a faixa não é uma capacidade universal de todas as variantes.

A FB Bombas tem cadastro de fornecedor na Petrobras (CRC, antigo CRCC)?

A FB Bombas informa registro no cadastro de fornecedores da Petrobras. A Petrobras emite o Certificado de Registro Cadastral (CRC), que substitui o antigo CRCC, para fornecedores que atendem a um ou mais critérios da família de interesse; é qualificação cadastral do fornecedor, não certificação de produto. Validade e famílias devem ser conferidas no certificado vigente, apresentado mediante solicitação.

Em compras que exigem o cadastro, confira no certificado o escopo pedido pelo projeto.

Quais modelos FBE estão em estoque?

As bombas FBE de 1/8″ a 4″ estão em estoque em Cabreúva-SP, em todas as configurações e opcionais: 18 dos 20 modelos do catálogo. Para FBE 5″ e 6″, consulte a disponibilidade. O estoque informado é exclusivo da série FBE.

Como solicitar cotação técnica e o manual técnico FBE?

Envie fluido, viscosidade e temperatura, vazão, pressão de descarga, condições de sucção e requisitos de materiais, vedação e aquecimento. Para reposição, inclua a identificação da bomba e a configuração existente. O manual técnico FBE em português está disponível na página do manual técnico FBE; a página também reúne a documentação da série para apoiar a cotação.

Que normas e materiais a FBE usa em flanges, eixo, engrenagem e vedação?

A FBE tem conexões BSP de 1/8″ a 1″ e flanges ANSI B16.5 150 lbs de 1.1/2″ a 10″. Para eixos e engrenagens, usa SAE 1045 ou AISI 316L; para vedação, gaxeta, selo mecânico ou retentor. Confirme o desenho e a documentação da configuração fornecida antes de definir conexões e componentes.

Avaliação da série FBE: 4,8/5 · 89 avaliações de clientes

Sobre esta nota

Valores consolidados informados pela FB Bombas a partir de sua planilha de avaliações de clientes. A nota e a quantidade referem-se à série; não são contagens independentes de cada modelo ou configuração.

Envie o fluido e a viscosidade para selecionar a FBE

Informe fluido, viscosidade na temperatura de operação, vazão e pressão diferencial. A engenharia indica o tamanho, a rotação e a vedação da FBE e responde com a proposta do conjunto.

FBE de 1/8″ a 4″ em estoque, em todas as configurações. Disponibilidade e valores são confirmados pela equipe.

O que ajuda na análise

  • Fluido, viscosidade e temperatura
  • Vazão, pressão ou altura manométrica
  • Condições de sucção e instalação
  • Modelo ou foto da placa, se for reposição

Consulte o funcionamento das bombas, as diferenças entre séries e os dados para reposição.
