Engrenagens deslocam líquido a cada rotação; centrífugas transferem energia por um rotor, com o ponto de operação definido pela curva da bomba e do sistema. Avalie viscosidade, vazão, pressão, temperatura, sólidos e sucção. FBE e FBEI são linhas de engrenagens; FBCN é centrífuga de processo e FBOT é destinada a óleo térmico. Compare dados da execução, sem adotar um corte universal de viscosidade entre tecnologias.
Em resumo
- FBE e FBEI deslocam líquido por rotação; a vazão real depende de slip e condições de entrada.
- Bomba centrífuga FBCN é a escolha para fluidos leves e grandes vazões, atingindo até 2.200 m³/h e 135 m.
- Não há corte universal de viscosidade: compare desempenho e potência para o mesmo serviço.
- FBOT é a linha para circulação de óleo térmico; o catálogo publica até 350 °C, conforme execução.
- Confirme a seleção com curvas e condições do fornecimento; os máximos de uma série não são um ponto simultâneo.
1. A diferença fundamental
Bombas de engrenagem são de deslocamento positivo. Cada rotação transfere um volume fixo de fluido. A vazão é proporcional à rotação e praticamente independente da pressão. São ideais para fluidos viscosos porque a eficiência volumétrica aumenta com a viscosidade.
Bombas centrífugas transferem energia cinética ao fluido por meio de um rotor. A vazão depende da diferença de pressão e da viscosidade. Com fluidos viscosos, a eficiência cai drasticamente. São ideais para grandes vazões de fluidos leves.
A viscosidade modifica desempenho e potência, mas não decide sozinha a tecnologia. Compare a curva corrigida da centrífuga e os dados de vazão real, potência e entrada da bomba de engrenagens no mesmo serviço.
2. Comparativo lado a lado — dados dos manuais técnicos
A tabela apresenta referências gerais publicadas para as séries. Os máximos não formam um ponto de operação simultâneo. Pressão da carcaça, pressão diferencial e altura manométrica precisam ser distinguidas, e cada execução deve ser confirmada com curva, material e temperatura.
| Parâmetro | FBE (Engrenagem) | FBCN (Centrífuga) |
|---|---|---|
| Tipo | Deslocamento positivo | Cinética (rotor) |
| Viscosidade máxima | Até 100.000 SSU | Fluidos de baixa viscosidade |
| Vazão máxima | Manual MTEC-01/01 (p.1): até 390 m³/h, de 1/8″ a 6″; o catálogo FBE 2026 (p.6) inclui ainda a FBE 10″ | Até 2.200 m³/h |
| Pressão — confirmar na execução | Catálogo: até 22 kgf/cm²; validar entrada e diferencial | Conforme material e curva pressão × temperatura |
| Altura manométrica | Até 220 m | Até 135 m |
| Temperatura máxima | Catálogo FBE 2026 (p.3): 10 a 500 °C; confirmar execução | -50 °C a 260 °C |
| Rotação | Até 1.750 rpm (direta) | Até 3.500 rpm |
| Tamanhos | Manual: 1/8″–6″; catálogo atual também inclui 10″ | DN 25 a 300 mm |
| Construção | Engrenagens helicoidais | Back-pull-out, rotor radial |
| Manutenção | Acesso frontal ao selo/gaxeta | Retira mancal sem desconectar tubulação |

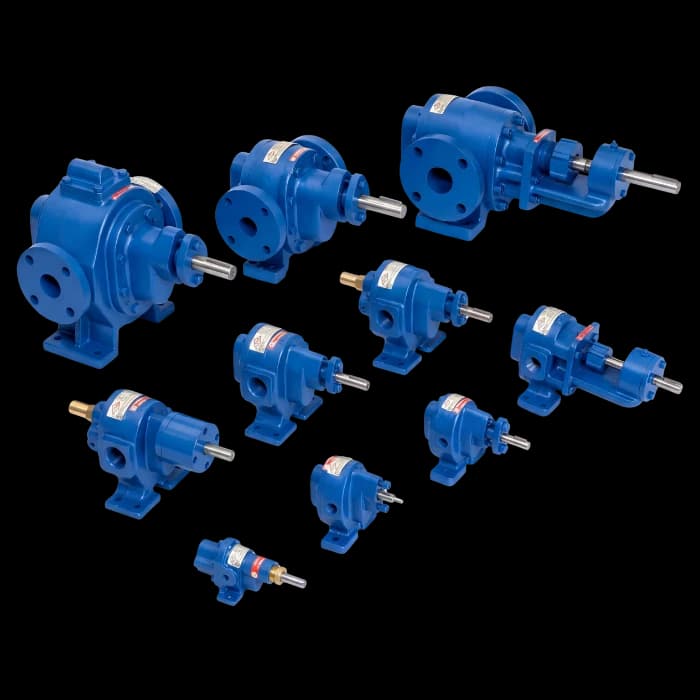

3. Quando usar bomba de engrenagem (FBE/FBEI)
A bomba de engrenagem é a escolha técnica correta quando o processo envolve:
- Líquidos viscosos: avaliar FBE/FBEI com a viscosidade real, vazão, pressão e dados de sucção.
- Serviço aquecido: confirmar materiais, vedação, aquecimento e limites da execução; temperatura sozinha não escolhe a tecnologia.
- Vazão proporcional à rotação (dosagem, medição, transferência controlada)
- Fluidos que solidificam à temperatura ambiente (asfalto CAP, parafinas) — variante CA com câmara de aquecimento
- Vazão constante é necessária (característica que o catálogo FBEI 2026, p.3, lista para a engrenagem interna FBEI)
4. Quando usar bomba centrífuga (FBCN/FBOT)
A bomba centrífuga é a escolha técnica correta quando o processo envolve:
- Líquidos de baixa viscosidade: comparar a curva da centrífuga com a demanda e a condição de sucção.
- Grandes vazões (acima dos 390 m³/h do manual FBE) — a FBCN vai até 2.200 m³/h
- Rotações altas (3.500 rpm) com acionamento direto por motor elétrico padrão
- Manutenção simplificada é prioridade — design back-pull-out permite retirar o conjunto rotativo sem desconectar a tubulação
- Circulação de óleo térmico: avaliar FBOT, cujo catálogo publica até 350 °C para a série, com limites dependentes da execução.
5. Quando as duas tecnologias podem ser consideradas
Quando ambas atendem ao fluido e ao ponto requerido, compare estes requisitos antes de decidir:
- Energia: comparar potência no mesmo ponto, com o mesmo fluido e regime de operação.
- Controle de vazão: definir estabilidade, faixa de ajuste e precisão requerida; deslocamento positivo não é certificação de medição.
- Sólidos: informar concentração, tamanho, dureza e abrasividade; a compatibilidade depende da construção.
- Temperatura: verificar todo o conjunto, a partida e as condições contínuas com os documentos da execução.
Para comparar engrenagem e centrífuga, envie fluido, viscosidade com temperatura, vazão e condições do circuito à FB Bombas. A consulta técnica deve confirmar a configuração e os documentos incluídos na proposta.
6. O que a curva não mostra: deadhead, escorva e partida
Na centrífuga, fechar a descarga reduz a vazão até o shut-off; a energia continua entrando no líquido e pode provocar aquecimento rápido. A condição de vazão zero não deve ser tratada como operação normal. Em deslocamento positivo, a descarga bloqueada faz a pressão crescer e exige proteção por alívio dimensionada para a instalação.
A preparação da partida depende da construção e do fluido. Confirme escorva, lubrificação e vedação no manual. Uma centrífuga convencional precisa estar escorvada, mas a posição acima ou abaixo do tanque depende da instalação e da condição de sucção; o termo autoescorvante não autoriza qualquer bomba a operar a seco.
Nunca opere bomba de deslocamento positivo contra válvula fechada sem válvula de alívio dimensionada — integrada à bomba ou instalada na linha de recalque. É o requisito de proteção número um em qualquer instalação com bomba de engrenagem.
7. Viscosidade e energia: o custo invisível da escolha errada
Colocar uma centrífuga em fluido viscoso não é proibido — é caro. O método de correção da ANSI/HI 9.6.7 (Hydraulic Institute) quantifica o efeito: à medida que a viscosidade sobe, aplicam-se fatores de correção que reduzem a vazão e a altura entregues e derrubam o rendimento em relação à curva levantada com água.
O resultado prático é uma bomba que consome mais potência para entregar menos, todos os dias, durante toda a vida útil — um custo que não aparece na proposta de compra, mas aparece na conta de energia.
Em bombas de engrenagem, maior viscosidade pode reduzir o slip, mas também eleva perdas por atrito e exigências na entrada. Líquidos pouco lubrificantes exigem construção compatível; não se deve excluir toda bomba rotativa para água ou solvente, nem aprovar uma FBE/FBEI sem conferir os limites específicos de seu manual.
8. Cinco erros de seleção que a engenharia vê repetidamente
Na revisão da especificação, confira estes cinco pontos:
- Especificar pela viscosidade de catálogo a 40 °C, e não na temperatura real de bombeamento — um óleo que escoa fácil na linha aquecida pode ter 10× a viscosidade na partida fria
- Superdimensionar a centrífuga "por segurança" — a bomba opera longe do BEP, com recirculação interna, carga radial elevada e vida de selo e rolamento encurtada
- Aplicar bomba de engrenagem em fluido sem lubricidade (água, solventes leves) — slip alto e desgaste prematuro de buchas
- Omitir a válvula de alívio na instalação de deslocamento positivo — o primeiro bloqueio de linha vira parada não programada
- Ignorar o NPSH disponível com fluido quente ou volátil — a margem que sobra com água fria desaparece perto do ponto de vaporização
9. Resumo: dados para comparar as tecnologias
Organize os dados antes de solicitar a seleção:
- Fluido e viscosidade nas temperaturas mínima, nominal e máxima.
- Vazões de operação e faixa de ajuste requerida.
- Pressões de entrada e saída e perdas calculadas da instalação.
- Óleo térmico: marca, ficha do fluido e circuito para avaliação FBOT.
- Produtos viscosos: dados de reologia e necessidade de aquecimento para avaliação FBE/FBEI.
- Líquidos de processo: composição e sólidos para avaliação FBCN.
- Precisão, pulsação e materiais: requisitos a confirmar na proposta.
