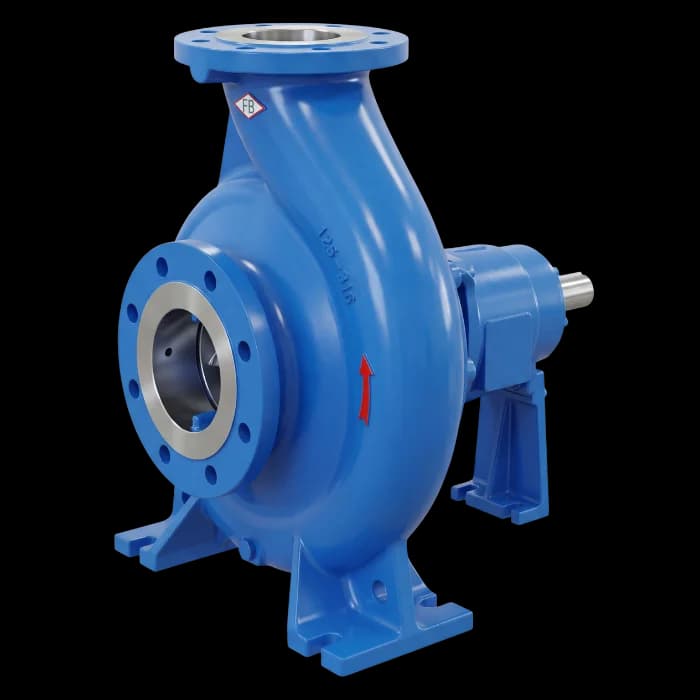

Bomba centrífuga normalizada Série FBCN

O manual técnico FBCN (MTEC-03/00) indica a série para líquidos limpos ou turvos nas indústrias química, petroquímica, de papel e celulose, siderúrgica, de mineração, alimentícia, têxtil e farmacêutica e no saneamento. Para fluidos com sólidos em suspensão, o manual pede consulta à FB antes da seleção, porque a execução da câmara de selagem muda com o tipo de sólido: S2 para partículas ou fibras e S3 para abrasivos ou fluidos com tendência de cristalização.

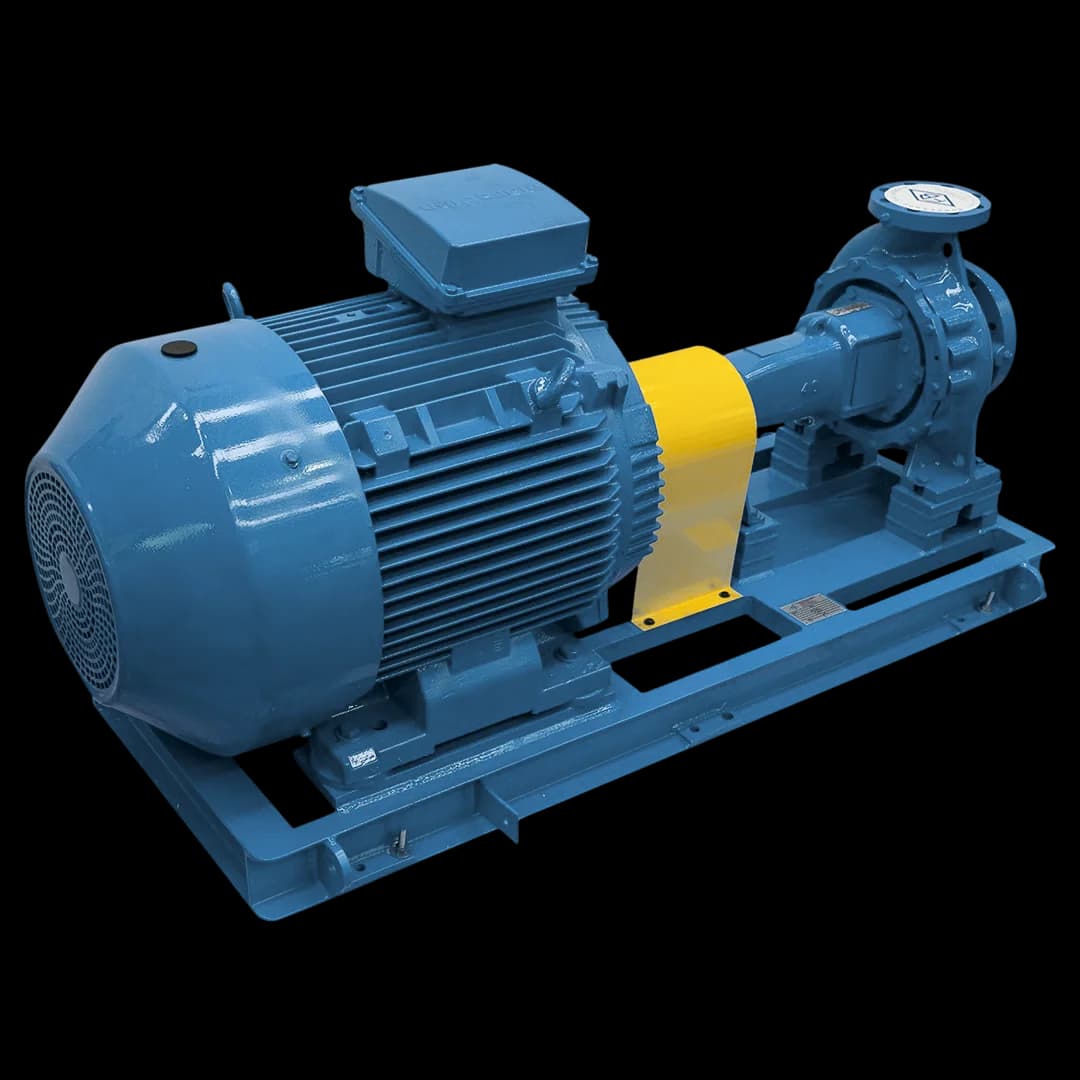

Pelo manual FBCN, a construção back pull-out permite retirar a parte do mancal da voluta sem desconectar nem desalinhar a tubulação de bombeamento; o manual atribui a ela a facilidade de montagem, desmontagem e manutenção. Com acoplamento com espaçador, que o manual lista entre os acessórios, o motor também pode ficar na base durante a retirada.

O manual FBCN registra como máximos da série vazão de até 2.200 m³/h, altura manométrica de até 135 m, tamanhos de DN 25 a DN 300 e rotação de até 3.500 rpm. São limites do conjunto de modelos e não ocorrem juntos numa mesma bomba: cada modelo tem o seu campo de trabalho na tabela de seleção rápida e nas curvas do manual. Acima de 135 m, a opção da FB Bombas é a FBME, centrífuga horizontal multiestágio de DN 80 a DN 150, com máximos de 400 m³/h e 300 m pelo manual MTEC-08/01, também não simultâneos.

O manual FBCN indica temperaturas até 260 °C. Na Tabela 1, com gaxeta, a faixa vai de −50 a 105 °C sem câmara de resfriamento e até 350 °C com câmara de resfriamento, nos tamanhos de 25-150 a 150-315 (o 100-500 incluído); do 150-400 em diante, a tabela não traz valor com câmara. Com selo mecânico, a tabela remete à recomendação do fabricante. As execuções da câmara de selagem têm limites próprios na seção 10 do manual: a padrão ST, lubrificada pelo próprio fluido, vai até 160 °C; a S1, a S2 e a S3, com líquido de fonte externa, vão até 105 °C e não admitem câmara de resfriamento; a S4, para óleo térmico, com gaxetas de grafite, é a execução para temperatura acima de 260 °C. A pressão admissível cai com a temperatura: as curvas de pressão máxima de recalque vão de −30 a 160 °C na carcaça em ferro fundido e de −50 a 260 °C na carcaça em aço carbono A216 WCB e inoxidável A743 CF8M, e o manual traz gráficos para cada classe de flange.

O manual FBCN (MTEC-03/00) traz 54 tamanhos na Tabela 1: 43 com cotas na Tabela 7 e 11 com dimensões sob consulta (o 100-500 e os 10 de grande capacidade, do 150-500 ao 300-340). Declara construção back pull-out e construção mecânica conforme ASME B73.1. Máximos da série: 2.200 m³/h, 135 m e 3.500 rpm. Temperatura: até 260 °C nos dados de operação; na Tabela 1, com gaxeta, de −50 a 105 °C sem câmara de resfriamento e até 350 °C com câmara nos tamanhos de 25-150 a 150-315 (o 100-500 incluído). As curvas de pressão máxima de recalque (Figuras 1 e 2) vão de −30 a 160 °C na carcaça em ferro fundido e de −50 a 260 °C em aço carbono e inoxidável. Cada modelo tem os seus próprios limites na tabela. A denominação indica o diâmetro nominal do flange de recalque e o diâmetro nominal do rotor, em milímetros: a FBCN 150-400 tem recalque DN 150 e rotor nominal de 400 mm.

Sim. Nos conjuntos de incêndio FBFS da FB Bombas, a bomba principal, elétrica ou diesel, é uma FBCN dimensionada para a vazão e a pressão do projeto. O conjunto é projetado conforme NFPA 20 ou ABNT NBR 16704 quando a especificação exige; trata-se de uma declaração de projeto da FB, e uma certificação de produto só se comprova pelo certificado emitido pelo organismo certificador. A NBR 10897 (chuveiros automáticos) e a NBR 13714 (hidrantes e mangotinhos) regem o sistema, dimensionado pelo projeto de incêndio.

O manual FBCN não associa material a setor: a escolha sai do fluido, da temperatura e da pressão. A carcaça pode ser de ferro fundido, de aço carbono ASTM A216 WCB ou de aço inoxidável ASTM A743 CF8M, cada uma com o seu gráfico de pressão máxima de recalque × temperatura; a tabela de flanges prevê também o ferro nodular. Para água limpa, o limite a conferir é o gráfico da carcaça escolhida; para fluido corrosivo, a compatibilidade do material com a concentração e a temperatura informadas é conferida na seleção.

Para substituir uma bomba centrífuga instalada, a FB Bombas fornece a bomba FBCN completa e confere, modelo a modelo, o dimensional do manual MTEC-03/00 (base, bocais, flanges e eixo) e o ponto de operação antes do pedido. O manual declara construção mecânica conforme ASME B73.1; a intercambialidade dimensional com a bomba existente não é presumida e é confirmada no desenho. Isso porque a ASME B73.1 prevê a troca direta entre bombas com a mesma designação dimensional da norma, e a FBCN usa designação própria, formada pelo DN do recalque e pelo diâmetro nominal do rotor.

Só quando as cotas coincidem. A engenharia compara a Tabela 7 do manual MTEC-03/00 — bocais DN1 e DN2, cotas de altura e de comprimento, dimensões e furação dos pés e ponta de eixo, em milímetros — com o desenho ou o levantamento da bomba atual. Se coincidem, base, tubulação e fundação ficam como estão; se não, a diferença entra no projeto do conjunto, e o manual lista a base em aço estrutural soldado entre os acessórios fornecidos. O ponto de operação e o NPSH disponível são conferidos em qualquer caso.

Seis dados fecham a análise: vazão (Q, em m³/h) e altura manométrica (H, em m) do ponto de operação; NPSH disponível na instalação; temperatura e natureza do fluido, inclusive sólidos em suspensão; classe e faceamento dos flanges; e a identificação da bomba atual, lida na placa, com o desenho dimensional ou as cotas levantadas no local. Com isso a engenharia de aplicação confirma qual dos 54 modelos do manual FBCN atende, se a base pode ser mantida e quais materiais e execução de vedação se aplicam.

Sim, dentro do escopo do manual: líquidos limpos ou turvos. Isso cobre água limpa de processo e de utilidades e o saneamento, que o manual cita entre as aplicações. Para efluente com partículas sólidas ou fibras em suspensão, o manual prevê a câmara de selagem S2, com lubrificação e selagem por líquido externo, e, para partículas abrasivas ou risco de cristalização, a lavagem S3; nesses casos a FB é consultada antes da seleção. A escolha é feita pelo ponto de operação e pelo NPSH disponível, entre os 54 modelos da série.

O manual FBCN prevê carcaça em ferro fundido, aço carbono ASTM A216 WCB ou aço inoxidável ASTM A743 CF8M, e flanges em ferro fundido (ANSI B16.1, 125 ou 250 lb FF) ou em aços e ferro nodular (ANSI B16.5/B16.42, 150 lb RF). Para o rotor, fixa a velocidade periférica máxima por material: ferro fundido até 40 m/s, ferro nodular e aço carbono até 60 m/s e aços inoxidáveis até 80 m/s, o que limita a rotação de cada combinação. Rotor de inox com largura de passagem de até 15 mm tem o rendimento da curva reduzido em 2 a 3 pontos (Tabela 4). O material é escolhido pelo fluido, pela temperatura e pela pressão, não pelo modelo.

ASME B73.1, não API 610. O manual técnico FBCN (MTEC-03/00) declara construção mecânica conforme ASME B73.1 (Specification for Horizontal End Suction Centrifugal Pumps for Chemical Process), a norma de bombas horizontais de sucção frontal, simples estágio e descarga na linha de centro para processo químico, com requisitos de intercambialidade dimensional entre bombas da mesma designação. A API 610 (Centrifugal Pumps for Petroleum, Petrochemical and Natural Gas Industries), do American Petroleum Institute, fixa requisitos de projeto, materiais, fabricação, ensaio e desempenho de bombas centrífugas para serviços de processo em petróleo, petroquímica e gás, e abrange vários tipos construtivos. Quando o projeto de refino, petróleo ou gás exige API 610, a FB Bombas trata o fornecimento como solução sob encomenda, com a conformidade de projeto definida na proposta.

O manual técnico FBCN (MTEC-03/00) declara a bomba mecanicamente conforme ASME B73.1 e a pressão de teste hidrostático "conforme ANSI B 73.1", como o manual se refere à mesma norma. Os flanges são de ferro fundido em ANSI B16.1 (125 ou 250 lb FF) ou de aços e ferro nodular em ANSI B16.5/B16.42 (150 lb RF), e a lista de peças segue a numeração da DIN EN 24250. As dimensões de cada modelo estão na tabela dimensional do próprio manual, e a intercambialidade com uma bomba instalada é conferida no desenho. A ASME publica a norma; não certifica bombas.

O manual FBCN não declara conformidade com a EN 733, a norma europeia que substituiu a DIN 24255. A designação da FBCN (DN do recalque e diâmetro nominal do rotor, como 150-400) e as dimensões de cada modelo estão nas tabelas do manual MTEC-03/00. Para trocar uma bomba EN 733 instalada, a engenharia compara os desenhos cota a cota antes de indicar o modelo.

A FB Bombas informa registro no cadastro de fornecedores da Petrobras. A Petrobras emite o Certificado de Registro Cadastral (CRC), que substitui o antigo CRCC, para fornecedores que atendem a um ou mais critérios da família de interesse; é qualificação cadastral do fornecedor, não certificação de produto. Validade e famílias devem ser conferidas no certificado vigente, apresentado mediante solicitação. A razão social é Fabricadora de Bombas Indústria e Comércio Ltda., CNPJ 61.381.240/0001-78, consultável na Receita Federal.

O prazo e a disponibilidade saem na cotação, porque dependem do modelo entre os 54, dos materiais, da execução de vedação, do acionamento e dos ensaios pedidos. A FBCN é usinada e montada na fábrica da FB Bombas em Cabreúva-SP, que tem bancada de ensaio hidráulico; os ensaios de cada fornecimento são definidos na proposta.

A cotação é pedida pelo formulário comercial, pelo WhatsApp ou pelo e-mail comercial, com vazão (Q, em m³/h), altura manométrica (H, em m), NPSH disponível, fluido e temperatura, presença de sólidos, classe de flange e materiais desejados. O manual técnico FBCN (MTEC-03/00), com tabela de seleção, curvas, gráficos de pressão × temperatura, execuções de vedação e tabela dimensional, está em /manuais-tecnicos/fbcn. A página do manual tem versões em português, inglês e espanhol; o PDF é em português.

O manual FBCN (MTEC-03/00) cita a ASME B73.1 para a construção mecânica e a mesma norma, como ANSI B 73.1, para a pressão de teste hidrostático; ANSI B16.1 para flanges de ferro fundido (125 ou 250 lb FF) e ANSI B16.5/B16.42 para flanges de aço e ferro nodular (150 lb RF), com gráficos de pressão admissível × temperatura por classe; DIN EN 24250 para a numeração das peças; e rosca NPT nas conexões auxiliares. As dimensões de cada modelo estão na tabela dimensional do próprio manual, disponível em /manuais-tecnicos/fbcn.
