Como Funciona uma Bomba Centrífuga: Princípio Físico, Componentes e Aplicação Industrial

Guia técnico sobre o funcionamento de uma bomba centrífuga: como o rotor converte energia mecânica em energia de pressão, papel da voluta, equação de Euler simplificada e referências às bombas FBCN da FB Bombas conforme ASME B73.1.

Engenharia
Publicado em 8 de maio de 20269 min de leitura·Equipe de Engenharia FB Bombas

Em resumo

  • Bomba centrífuga transfere energia do motor ao líquido por um rotor que gira dentro da voluta espiral.

  • Rotor acelera o líquido radialmente e a voluta converte essa energia cinética em pressão de descarga.

  • Equação de Euler rege a altura teórica, ligando velocidade tangencial do rotor à componente tangencial do fluido.

  • Série FBCN reúne 53 modelos centrífugos com vazão até 2.200 m³/h e altura manométrica até 135 m.

  • A FB Bombas ensaia cada FBCN dos 53 modelos em bancada hidráulica e entrega a curva Q×H medida — até 2.200 m³/h e 135 m — em vez da curva genérica de catálogo.

Resposta direta

Uma bomba centrífuga transfere energia do motor para o líquido por meio de um rotor que gira dentro de uma carcaça em forma de voluta. O rotor acelera o líquido radialmente, convertendo energia mecânica em energia cinética; a voluta então desacelera o fluxo e converte essa energia cinética em energia de pressão estática (pressão de descarga). O processo é regido pela equação de Euler para turbomáquinas, que relaciona a altura manométrica teórica com a velocidade tangencial do rotor e a componente tangencial da velocidade absoluta do fluido na saída. Na FB Bombas, a Série FBCN reúne 53 modelos de bombas centrífugas normalizadas conforme ASME B73.1, construção back pull-out, vazão até 2.200 m³/h e altura manométrica até 135 m.

1. O que é uma bomba centrífuga

A bomba centrífuga é uma turbomáquina hidráulica que transforma trabalho mecânico de eixo (fornecido por um motor elétrico ou a diesel) em energia hidráulica útil para mover líquido contra resistência da instalação. Diferentemente das bombas de deslocamento positivo — como a engrenagem externa Série FBE — a bomba centrífuga não desloca um volume fixo por rotação; ela impõe ao fluido um campo centrífugo cuja intensidade depende da rotação do rotor e do diâmetro de saída.

Por isso, a bomba centrífuga é a tecnologia dominante em aplicações industriais com líquidos de baixa a média viscosidade, vazões altas e variação aceitável de altura manométrica em função do ponto de operação. Na FB Bombas, a Série FBCN é projetada conforme ASME B73.1 (norma dimensional para bombas centrífugas horizontais de processo químico), oferecendo construção back pull-out — característica que permite desmontagem do conjunto rotor + tampa de pressão sem desconectar a tubulação.

2. Princípio físico — energia cinética para energia de pressão

O funcionamento ocorre em duas etapas físicas distintas dentro da carcaça. Na primeira etapa (rotor), o líquido entra axialmente pelo olho do rotor e é forçado pelas pás a percorrer trajetória radial em rotação solidária ao eixo. As pás transferem trabalho ao fluido, aumentando sua velocidade absoluta — predominantemente a componente tangencial. Na saída do rotor, o líquido tem alta energia cinética, mas pressão estática ainda moderada.

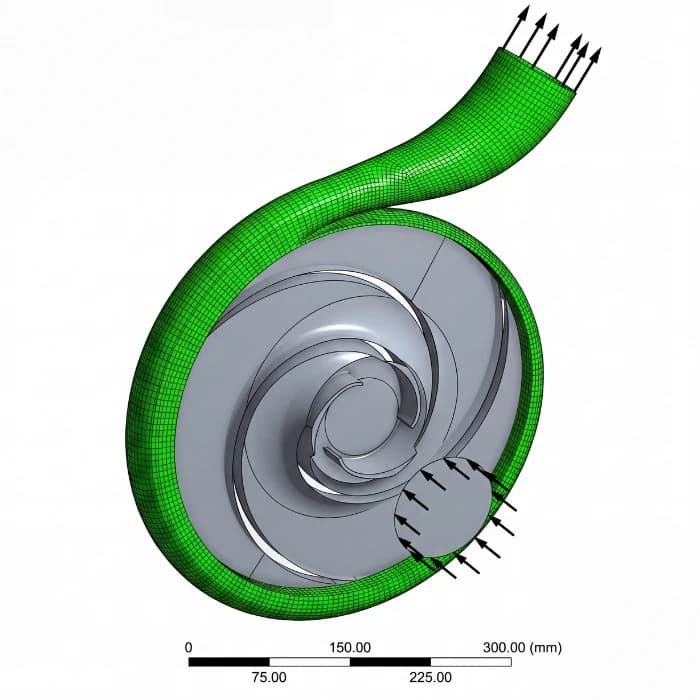

Na segunda etapa (voluta), o fluido entra em uma carcaça em espiral cuja seção transversal aumenta progressivamente desde a língua da voluta até o bocal de descarga. Pela equação de continuidade (Q = A × v), o aumento de área implica redução de velocidade. Pela equação de Bernoulli aplicada a fluido incompressível, a redução de energia cinética se converte em aumento de pressão estática.

O resultado líquido é a "altura manométrica" da bomba: a quantidade de energia por unidade de peso que a bomba entrega ao fluido, expressa em metros de coluna do líquido bombeado.

3. Componentes principais — rotor, voluta, eixo, mancais e selo

Cada componente da bomba centrífuga tem função hidráulica ou mecânica específica e o desempenho do conjunto depende da integração entre eles. A FB Bombas projeta esses componentes em conformidade com ASME B73.1 (FBCN/FBOT), com balanceamento dinâmico ISO 21940 G2.5 e teste hidrostático em bancada.

  • Rotor (impeller) — a peça giratória com pás curvas; pode ser fechado (com tampa anterior e posterior, alta eficiência), semi-aberto (sem tampa anterior, melhor para sólidos em suspensão) ou aberto (sem nenhuma tampa, baixa eficiência mas tolera fluidos com sólidos abrasivos).
  • Voluta (volute) — a carcaça em espiral que coleta o líquido na saída do rotor e converte velocidade em pressão. Pode ser simples (típica em FBCN/FBOT) ou dupla (em bombas de alta carga radial).
  • Eixo (shaft) — transmite o torque do motor ao rotor; precisa ter rigidez suficiente para que a deflexão na zona do selo mecânico seja menor que o limite admitido pelo selo (tipicamente 0,05 mm em API 610).
  • Mancais (bearings) — suportam as cargas radiais e axiais do rotor; em FBCN tipicamente são mancais de rolamento blindados, lubrificados a graxa ou óleo, com isoladores de mancal para prevenir contaminação.
  • Selo mecânico — veda a passagem do líquido entre o eixo rotativo e a carcaça estacionária; em FBCN normalmente cartridge seal conforme API 682, com planos de selagem API Plan 11/52/53 dependendo da aplicação.

4. Equação de Euler para turbomáquinas

A equação de Euler para bombas relaciona a altura manométrica teórica fornecida ao fluido (Hth, em metros) com as velocidades nas entrada e saída do rotor. Em sua forma simplificada, ignorando a pré-rotação na entrada do rotor (caso típico de bombas centrífugas de processo bem projetadas), a altura teórica é diretamente proporcional ao produto da velocidade tangencial do rotor (u₂) pela componente tangencial da velocidade absoluta do fluido na saída (cu₂).

Onde Hth é a altura teórica em metros, u₂ é a velocidade tangencial na saída do rotor (m/s), cu₂ é a componente tangencial da velocidade absoluta do fluido (m/s), g é a aceleração da gravidade (9,81 m/s²), D₂ é o diâmetro de saída do rotor (m) e n é a rotação em rpm.

A altura real entregue pela bomba é menor que a teórica devido a três perdas: (1) perdas hidráulicas por atrito viscoso e turbulência, (2) perdas volumétricas por recirculação interna entre alta e baixa pressão, e (3) perdas mecânicas em mancais e selo. A razão entre altura real e altura teórica é a eficiência hidráulica da bomba.

Hth = (u₂ · cu₂) / g onde u₂ = π · D₂ · n / 60 (m/s)

Equação de Euler simplificada para bomba centrífuga (sem pré-rotação)

5. Centrífuga vs deslocamento positivo — quando usar cada uma

A bomba centrífuga é vantajosa quando: (1) a viscosidade do fluido é baixa a moderada (até cerca de 200 cP em FBCN com correção de curva); (2) a vazão é alta e relativamente estável; (3) a altura manométrica é compatível com o ponto de operação selecionado na curva característica; (4) é desejável construção compacta e custo de aquisição menor; (5) é desejável operação contínua sem pulsação significativa de vazão.

Já a bomba de deslocamento positivo (engrenagem externa FBE, engrenagem interna FBEI) é vantajosa quando: (1) a viscosidade é alta (acima de 200 cP); (2) é necessário fluxo proporcional à rotação independentemente da pressão; (3) a vazão é baixa a moderada; (4) é necessário auto-escorvamento.

6. Série FBCN — aplicação industrial real

A Série FBCN é a linha de bombas centrífugas normalizadas da FB Bombas, com 53 modelos hidráulicos divididos em 43 bombas standard (DN25 a DN150) e 10 bombas de grande capacidade (DN200 a DN300). Vazão máxima de 2.200 m³/h, altura manométrica até 135 m e temperatura de operação até 260°C. Os modelos seguem ASME B73.1 (norma dimensional).

A construção back pull-out permite manutenção do conjunto rotativo sem desconectar a tubulação de processo — vantagem operacional significativa em refinarias, plantas químicas e usinas.

Aplicações típicas FBCN: água industrial e de processo, fluidos químicos diluídos, hidrocarbonetos leves, sistemas de circulação, alimentação de caldeira, água de resfriamento. Para fluidos de alta temperatura (até 350°C), a Série FBOT — também centrífuga, monobloco com câmara de selagem refrigerada — é dimensionalmente próxima e segue a mesma norma ASME B73.1.

Perguntas frequentes

Como funciona uma bomba centrífuga?

Em duas etapas físicas: o rotor, girando dentro da carcaça, acelera o líquido radialmente e converte trabalho mecânico em energia cinética; a voluta em espiral desacelera o fluxo e converte essa energia cinética em pressão estática de descarga. O processo é descrito pela equação de Euler para turbomáquinas.

Quais são os componentes principais de uma bomba centrífuga?

Cinco componentes definem o conjunto: o rotor (impeller) com pás curvas que transferem energia ao líquido, a voluta que converte velocidade em pressão, o eixo que transmite o torque do motor, os mancais que suportam as cargas radiais e axiais e o selo mecânico que veda a passagem do eixo pela carcaça.

Quando usar bomba centrífuga em vez de deslocamento positivo?

A centrífuga é vantajosa com fluidos de viscosidade baixa a moderada (até cerca de 200 cP com correção de curva), vazões altas e relativamente estáveis e altura manométrica compatível com a curva. Para fluidos viscosos, dosagem precisa ou fluidos que solidificam, a bomba de deslocamento positivo (engrenagem) é a escolha técnica correta.
