1. O que é uma bomba para óleo térmico e por que difere de bombas convencionais
Uma bomba para óleo térmico é uma bomba de processo (centrífuga na maioria dos casos, de engrenagem em fluidos de alta viscosidade) projetada para operar continuamente com um fluido de transferência térmica orgânico a temperaturas elevadas.
O que a distingue de uma bomba centrífuga de processo convencional não é o princípio hidráulico, que é o mesmo, mas a decisão conjunta de vedação, material, folgas internas, mancais e suporte estrutural tomada especificamente para um serviço a 200 °C, 300 °C ou 350 °C.
Uma bomba centrífuga padrão para água, operada quente, falha sem aviso: o selo degrada, as folgas se fecham ou se abrem fora do padrão, e o alinhamento bomba-motor sai da tolerância à medida que a carcaça atinge a temperatura de regime.
Do ponto de vista do engenheiro de projeto, a diferença prática é que a curva H×Q do catálogo precisa ser lida à temperatura de operação, não a 25 °C. A densidade do fluido cai entre 12% e 18% entre a condição fria e 300 °C, o que desloca o ponto de eficiência máxima (BEP) e muda a potência absorvida pelo motor.
A viscosidade também cai várias ordens de magnitude: um Mobiltherm 603 passa de cerca de 30 cSt a 40 °C para aproximadamente 0,8 cSt a 300 °C. Essa queda afeta diretamente o comportamento do impelidor, a perda hidráulica nas folgas internas e o arraste sobre o selo mecânico. Especificar uma bomba para óleo térmico usando a curva fria é um erro de projeto que só aparece no comissionamento.
2. Sistemas de aquecimento industrial: onde a bomba se encaixa no circuito
Óleo térmico é um fluido que envelhece, e a bomba é a primeira a contar essa história.
Um sistema de aquecimento por óleo térmico é um circuito fechado composto por uma caldeira de aquecimento (aquecida por queimador a gás, óleo combustível, biomassa ou resistência elétrica), uma bomba de circulação, uma rede de tubulação isolada, consumidores industriais (trocadores de calor, reatores encamisados, prensas, secadores, serpentinas de tanques) e um vaso de expansão pressurizado com nitrogênio.
A bomba mantém o fluido em velocidade suficiente para que o calor gerado na caldeira seja transferido ao processo sem que o óleo supere o limite de decomposição térmica nas superfícies de troca.
Essa exigência de velocidade mínima tem uma consequência frequentemente subestimada no projeto: a bomba não pode parar com o circuito quente. Se o óleo estagnar no interior da caldeira ou do trocador a 300 °C, formam-se bolsões de craqueamento térmico que geram coque nas superfícies de troca, reduzem a eficiência do sistema e, ciclo após ciclo, comprometem a própria bomba por entupimento parcial do impelidor.
Todo sistema de óleo térmico bem projetado prevê um procedimento de resfriamento controlado antes da parada (abaixar a temperatura do fluido para menos de 80 °C com a bomba ainda em operação) e um plano de contingência para cortes de energia que mantenha a circulação mínima por alguns minutos.
3. Tipos de bombas usadas: centrífuga versus engrenagem
A grande maioria das aplicações de circulação em sistemas de aquecimento industrial usa bomba centrífuga horizontal de construção back pull-out de processo.
É a tecnologia adequada quando a vazão é alta (50 a 2000 m³/h), a altura manométrica é moderada (10 a 80 m) e o fluido, na temperatura de operação, tem viscosidade inferior a 50 cSt, o que cobre praticamente todos os óleos térmicos comerciais acima de 200 °C.

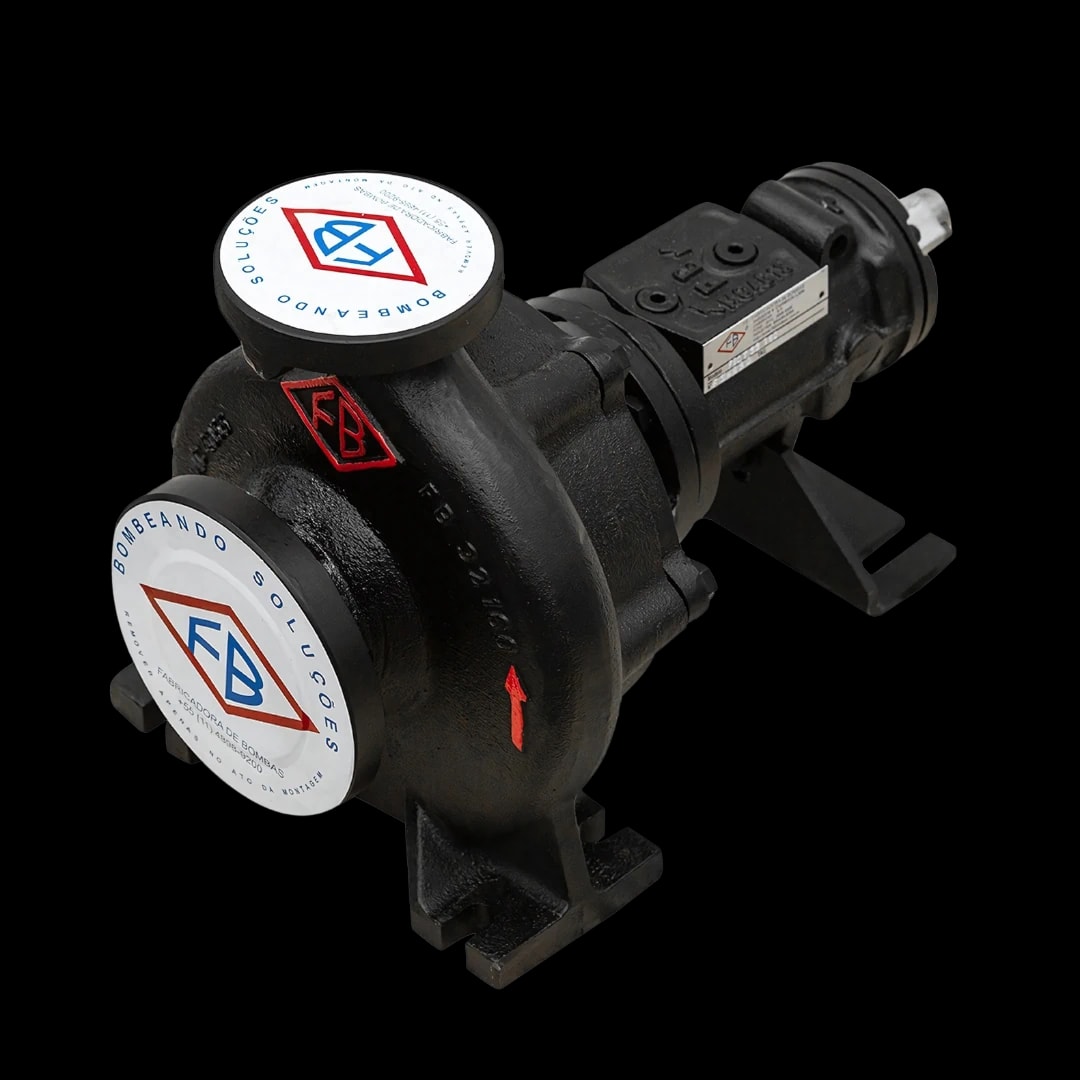

A linha FBOT da FB Bombas segue esse padrão: monoestágio, voluta, back pull-out, selo mecânico imerso em câmara de óleo refrigerada por convecção natural e mancais sobredimensionados para operação contínua.
Bombas de engrenagem (a linha FBE da FB Bombas, externa, ou a linha FBEI, interna) entram em cena quando o fluido térmico opera em temperaturas mais baixas e permanece viscoso: circuitos de óleo térmico abaixo de 180 °C, linhas de pré-aquecimento, transferência de piche, asfalto ou óleo BPF aquecido. Nesses casos, a vantagem da bomba de deslocamento positivo é manter vazão estável mesmo quando a viscosidade ultrapassa 500 cSt, condição em que uma centrífuga perde eficiência rapidamente.
A escolha entre centrífuga e engrenagem não é teórica: depende da temperatura real de operação, da viscosidade do fluido naquela temperatura, da vazão requerida e da pressão do sistema.
| Condição | Escolha recomendada | Série FB Bombas |
|---|---|---|
| Circulação principal 200-350 °C, alta vazão | Centrífuga horizontal de processo | FBOT |
| Transferência de fluido térmico < 180 °C | Engrenagem externa | FBE |
| Asfalto, piche ou polímero aquecido | Engrenagem interna (baixa pulsação) | FBEI |
| Vazão de utilidades em planta química (água + óleo quente) | Centrífuga normalizada de processo | FBCN |
4. Critérios técnicos de seleção: vazão, pressão, temperatura e NPSH
Especificar uma bomba para óleo térmico é, antes de tudo, especificar o intervalo entre paradas programadas. Uma bomba mal dimensionada não falha na primeira semana. Ela falha na décima quarta, depois de acumular ciclos de partida, desgastar o selo mecânico por recirculação interna, ou sofrer fadiga no impelidor por operação muito abaixo do BEP.
Os quatro parâmetros críticos de seleção são, em ordem de impacto: NPSH disponível contra NPSH requerido na temperatura de operação; vazão mínima contínua estável (MCSF) do modelo versus a vazão real do sistema em carga parcial; compatibilidade de materiais com o fluido térmico específico; e margem térmica entre a temperatura de operação e o limite da vedação escolhida.
O NPSH disponível em um circuito quente não é calculado como em um circuito de água fria. A pressão de vapor do fluido cresce de forma aproximadamente exponencial com a temperatura: o Dowtherm A, por exemplo, atinge pressão de vapor de cerca de 3,4 bar absolutos a 350 °C, praticamente colado ao limite de saturação.
Um NPSHa que pareceria confortável em água a 25 °C (digamos, 6 metros) pode estar abaixo do NPSHr da mesma bomba operando com óleo térmico a 300 °C, especialmente em aspiração negativa ou com linhas longas. Para bombas FBOT DN50 a DN100, o NPSHr típico na vazão nominal com fluido a 280 °C fica entre 2,5 e 4,5 metros, e é esse o número que precisa entrar no balanço do sistema.
O segundo critério silencioso é a vazão mínima contínua estável. Toda bomba centrífuga tem um ponto abaixo do qual a recirculação interna aumenta a temperatura do fluido dentro da carcaça, sobreaquece o selo e acelera o desgaste. Para bombas de óleo térmico DN50 a DN150, esse limite fica entre 25% e 30% do BEP. Operar continuamente abaixo dessa faixa (o que é comum em sistemas superdimensionados ou em carga parcial prolongada) reduz drasticamente a vida útil do selo mecânico.
A válvula de bypass com orifício calibrado é a solução convencional, mas precisa ser dimensionada para a condição quente real, não para a curva fria.
5. Seleção de materiais, vedação e expansão térmica
A escolha do material da carcaça de uma bomba de óleo térmico depende menos da temperatura nominal e mais do ambiente químico, do risco de contaminação do fluido e do perfil de paradas do processo. Ferro fundido continua sendo uma opção válida para sistemas de fluido mineral não corrosivo (Mobiltherm 603, Shell Thermia B) abaixo de 250 °C e 10 bar, em ambientes industriais secos.
Acima dessa faixa, ou com fluidos sintéticos como Therminol 66 e Dowtherm A, o aço carbono fundido A216 WCB passa a ser o padrão: suporta até 350 °C e 16 bar, é soldável para reparos de campo, tem boa condutividade térmica e resiste a ciclos de choque térmico sem fadiga precoce.
O aço inox A743 CF8M entra quando há risco de contaminação com água (que causa corrosão por pite no aço carbono), em aplicações farmacêuticas ou alimentícias certificadas, ou em ambientes com atmosfera salina.
O aço inox A743 CF8M entra quando há risco de contaminação com água (que causa corrosão por pite no aço carbono), em aplicações farmacêuticas ou alimentícias certificadas, ou em ambientes com atmosfera salina.
Em circuitos fechados de alta temperatura, a vedação não é um componente: é uma decisão de projeto. O selo mecânico para óleo térmico precisa operar continuamente a 15-25 °C abaixo da temperatura do bulk do fluido, o que só é possível com refrigeração ativa da câmara de vedação.
Existem três abordagens: plano API 682 tipo 23 com trocador externo (usa fluido do próprio processo em circuito de refrigeração), plano 32 com água externa de selagem (cria um ponto de falha adicional), ou câmara integrada refrigerada por convecção natural, sem água externa nem trocador adicional.
A linha FBOT da FB Bombas adotou a terceira abordagem: o selo mecânico fica imerso em um reservatório de óleo dentro da própria câmara de selagem, que é refrigerada por aletas externas e convecção do ar ambiente, eliminando o requisito de água de refrigeração externa. Isso remove um ponto clássico de falha em projetos de reposição: a linha de água de selagem que entope, vaza ou é desligada por engano durante manutenção de terceiros.
A dilatação térmica diferencial é o terceiro cuidado de projeto. O aço carbono da carcaça apresenta coeficiente de expansão linear de aproximadamente 3,6 mm por metro entre 20 °C e 320 °C. Em uma bomba de 1,5 metro de comprimento, isso significa uma variação dimensional de cerca de 5,5 mm entre a montagem a frio e a operação a quente.
Se a base e os chumbadores não forem projetados para acomodar essa dilatação, com fixação por linha de centro (centerline mounting) e liberdade de expansão nos pés dianteiros, o conjunto bomba-motor desalinha, o acoplamento sofre carga radial indevida e os mancais degradam em meses. Após estabilização térmica, a tolerância de alinhamento radial recomendada é 0,05 mm, medida apenas uma a duas horas após atingir regime.
| Material | Aplicação típica | Limite recomendado |
|---|---|---|
| Ferro fundido | Fluidos minerais não corrosivos em ambiente seco | ≤ 250 °C · ≤ 10 bar |
| Aço carbono A216 WCB | Padrão para 80% dos casos; Therminol, Dowtherm, Mobiltherm | ≤ 350 °C · ≤ 16 bar |
| Aço inox A743 CF8M | Risco de contaminação com água, farmacêutica, alimentícia | ≤ 350 °C · ≤ 16 bar |
6. Operações típicas e fluidos térmicos comerciais
Em uma planta industrial que usa óleo térmico, raramente há uma única bomba. Há uma bomba principal de circulação, frequentemente redundante (uma em operação, uma em standby), uma bomba de transferência para carregar e descarregar tanques de armazenamento, uma bomba de alimentação de queimador em sistemas com aquecimento a óleo combustível pesado, e ocasionalmente uma bomba menor para linha de retorno de condensado quando há recuperação de energia.
Cada uma tem requisitos de seleção diferentes: a bomba de circulação trabalha em regime contínuo, a bomba de transferência em batelada, a de alimentação de queimador precisa de alta precisão de vazão e pressão estável.
A tabela a seguir lista os fluidos térmicos orgânicos mais usados na indústria brasileira e latino-americana. Não representa uma recomendação: a escolha do fluido é do projetista do sistema e depende da temperatura máxima de trabalho, do perfil de manutenção, de restrições regulatórias (grau alimentício ou farmacêutico) e do custo total de propriedade ao longo da vida útil do sistema.
| Fluido | Tipo | Temp. máx bulk | Setores típicos |
|---|---|---|---|
| Therminol 66 | Sintético (terfenila hidrogenada) | 345 °C | Química, farmacêutica, processamento |
| Dowtherm A | Eutético bifenil / óxido de difenila | 257 °C (líq.) · 400 °C (vapor) | Química fina, polímeros |
| Mobiltherm 603 | Mineral parafínico | 315 °C | Asfalto, alimentos, têxtil |
| Shell Thermia B | Mineral hidrocraqueado | 320 °C | Geral industrial, plásticos |
| Paratherm NF | Mineral não aromático (NSF HT-1) | 326 °C | Alimentos, farmacêutica |
| Syltherm 800 | Silicone | 400 °C | Aplicações especiais de alta temperatura |
7. Cinco erros comuns de especificação que reduzem o MTBF pela metade
Cada partida a frio é um teste destrutivo em câmera lenta. A maioria dos problemas em bombas de óleo térmico não surge na operação de regime, mas nos momentos de transição: partida, parada programada, queda de energia, troca de fluido.
Os cinco erros de especificação a seguir aparecem repetidamente em laudos de falha de campo e têm origem em decisões tomadas ainda na fase de projeto: erros que não são detectados pelo fabricante da bomba porque ficam fora do seu escopo, mas que determinam se a vida útil do selo será de 30 mil horas ou menos de 8 mil.
- 1. Usar a curva fria do catálogo para dimensionar o motor. A densidade do fluido cai 12-18% entre 25 °C e 300 °C. Se o cálculo de potência usar a densidade fria, o motor será subdimensionado na operação de regime. Use sempre a densidade à temperatura de trabalho e aplique fator de serviço mínimo de 1,15.
- 2. Aceitar um NPSH disponível confortável na curva fria. O NPSHa precisa ser calculado com a pressão de vapor do fluido na temperatura de operação, não em água a 25 °C. Um NPSHa de 6 m em água pode corresponder a 3 m ou menos em óleo térmico a 300 °C, abaixo do NPSHr típico do modelo. Deixe margem de no mínimo 1,5 m acima do NPSHr calculado a quente.
- 3. Superdimensionar a bomba para "ter margem". Uma bomba centrífuga operando continuamente a 20% do BEP recircula internamente, sobreaquece o selo e forma coque. Prefira dimensionar próximo ao BEP na condição de operação normal e usar variador de frequência (VFD) para carga parcial, respeitando sempre a vazão mínima contínua estável de 25-30% do BEP.
- 4. Esquecer a compatibilidade química do elastômero secundário do selo. O selo mecânico tem duas vedações: a face primária (carbeto/grafite) e um elastômero secundário que aloja o anel da face. Viton suporta até 200 °C; acima disso, é preciso FFKM (Kalrez) ou perfluoroelastômero. Especificar uma bomba para 280 °C com selo Viton é erro recorrente. O sintoma é vazamento gradual no selo após 3-6 meses de operação.
- 5. Não prever o procedimento de cooldown. A bomba não pode ser desligada com o circuito a 280 °C. Quando isso acontece (por parada de emergência, falha do queimador ou erro operacional), o fluido estagna nas partes mais quentes, forma coque, e a partida seguinte apresenta vibração anormal e aumento de temperatura na câmara do selo. O sistema precisa ter procedimento de resfriamento escrito e válvula de bypass dimensionada para manter vazão mínima durante o processo.

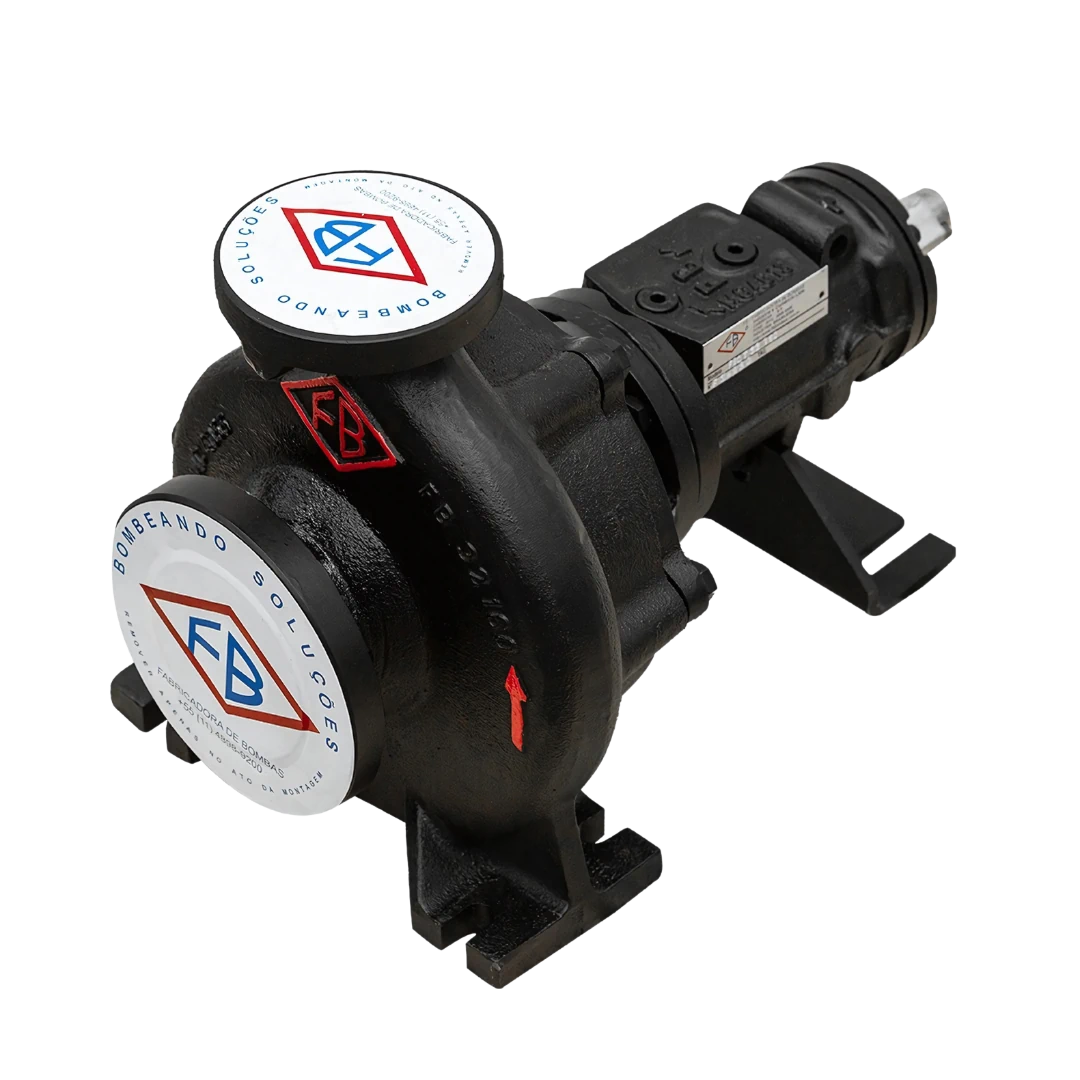

8. Linha FBOT da FB Bombas: aplicação direta dos critérios acima
A circulação de óleo térmico não tolera tolerância de fabricação herdada de outra aplicação. A linha FBOT da FB Bombas foi projetada integralmente para o serviço térmico industrial, não adaptada de um modelo centrífugo de água.
As principais decisões construtivas refletem diretamente os critérios discutidos nas seções anteriores: construção back pull-out para permitir manutenção do conjunto rotativo sem desconectar a tubulação isolada; fixação por linha de centro que acomoda dilatação térmica sem alterar o alinhamento; selo mecânico imerso em câmara de óleo refrigerada por convecção natural, eliminando o requisito de água externa de selagem; mancais sobredimensionados para operação contínua 24/7; e materiais de carcaça selecionáveis entre ferro fundido, aço carbono A216 WCB e aço inox A743 CF8M conforme a natureza do fluido e do ambiente.
A FB Bombas fabrica bombas industriais desde 1944 em Cabreúva-SP, com usinagem CNC, montagem em casa e bancada de testes hidráulica integrada à mesma planta. A linha FBOT faz parte do portfólio de bombas para aplicações de alta exigência térmica, junto com a série FBE (engrenagem externa) para fluidos viscosos e a série FBCN (centrífuga normalizada horizontal) para água e fluidos de baixa viscosidade.
Clientes em setores como químico, farmacêutico, alimentício, têxtil, papel e celulose, plásticos e prensas industriais operam bombas FBOT em campo há décadas, o que permite ajustes finos de projeto baseados em retorno real de manutenção.
