1. O que é um sistema de óleo térmico industrial
Um sistema de óleo térmico é um circuito fechado em que um fluido térmico orgânico (tipicamente um hidrocarboneto sintético ou mineral especial) é aquecido por uma caldeira, circulado até consumidores industriais (trocadores de calor, prensas, secadores, reatores) e retorna à caldeira em circuito fechado. A vantagem do óleo térmico sobre o vapor é que ele permite temperaturas elevadas (até 350°C nas aplicações típicas) a pressões muito menores — uma caldeira de óleo térmico opera tipicamente a 6-10 bar, enquanto a pressão de saturação do vapor a 350°C passaria de 160 bar.
Isso simplifica dramaticamente a engenharia do sistema — tubulação menos espessa, válvulas mais baratas, menor requisito normativo. Mas transfere o desafio técnico para a bomba de circulação, que precisa trabalhar continuamente com um fluido quente, lubrificante e ligeiramente oxidativo. Indústrias que usam sistemas de óleo térmico incluem: farmacêutica, química, alimentícia, têxtil, plásticos, papel e celulose, prensas de madeira e asfalto.
2. Os três desafios técnicos únicos do bombeamento de óleo térmico
Em relação a uma bomba centrífuga de processo convencional para água ou químicos moderados, uma bomba de óleo térmico enfrenta três problemas físicos distintos e cumulativos. Ignorar qualquer um deles gera falha prematura e paradas não programadas — o tipo de problema que uma caldeira de óleo térmico jamais deveria ter, porque ela alimenta o processo produtivo inteiro.
O primeiro desafio é a vedação do eixo. Em temperaturas acima de 200°C, a maioria dos selos mecânicos padrão para processo químico degrada rapidamente: os elastômeros das juntas o-ring perdem elasticidade, as faces de carbeto podem trincar por choque térmico, e a lubrificação residual entre as faces evapora. Selos para alta temperatura exigem materiais específicos (grafite, metal bellows) e, mais importante, precisam ser resfriados — o que em uma bomba centrífuga convencional é feito com água de selagem externa, criando um ponto de falha adicional.
O segundo desafio é a dilatação térmica diferencial. Uma bomba operando a 350°C tem seus componentes dilatados em relação à montagem a frio — o rotor cresce, o eixo cresce, a carcaça cresce. Se o projeto não compensa essa dilatação, as folgas internas saem do padrão ou a própria bomba desalinha em relação ao motor e ao acoplamento. Isso causa vibração, desgaste acelerado de mancais e ruptura do selo.
O terceiro desafio é a lubrificação dos mancais. Em uma bomba centrífuga convencional, os mancais são lubrificados a graxa ou óleo em uma câmara selada. A 350°C, a graxa se funde e escorre, e o óleo mineral comum oxida e escurece em semanas. Bombas de óleo térmico usam óleo sintético de alta temperatura e câmaras de mancal com refrigeração passiva — aletas externas que dissipam calor por convecção natural — ou em aplicações mais críticas, circulação forçada de óleo refrigerado.
3. Como a FBOT resolve os três desafios

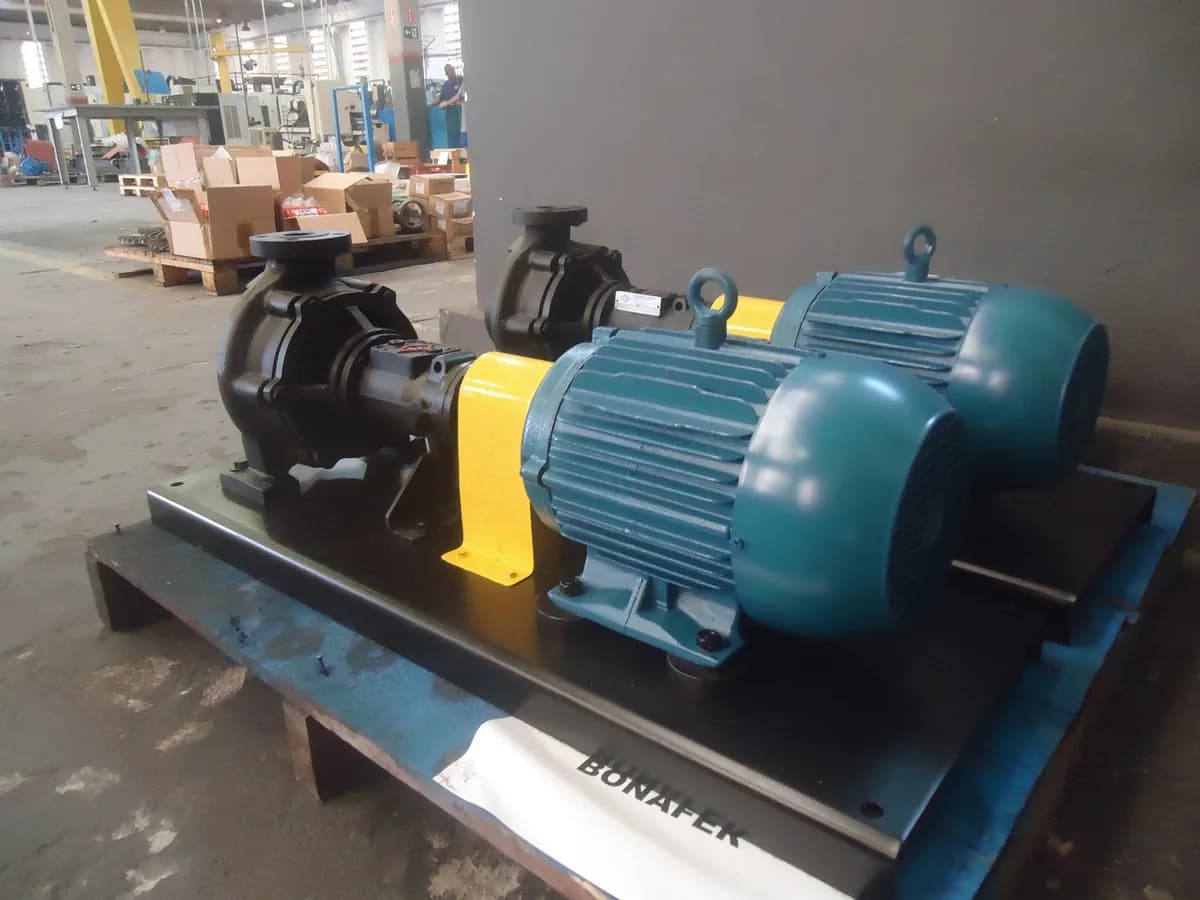

A linha FBOT da FB Bombas foi projetada desde a prancheta para operação contínua em óleo térmico orgânico até 350°C. Não é uma adaptação de uma centrífuga padrão — é uma máquina específica, e essa especificidade se reflete em cada detalhe construtivo.
A vedação do eixo é feita por um selo mecânico especial imerso em um reservatório de óleo próprio dentro da câmara de selagem. Esse óleo de selagem fica isolado do fluido térmico principal e é resfriado por aletas integradas na carcaça da câmara — dispensando água externa e tornando a instalação mais simples e menos propensa a falhas. O resultado: o selo mecânico da FBOT opera em temperatura interna muito menor que os 350°C do processo, prolongando a vida útil para dezenas de milhares de horas mesmo em operação contínua.
A compensação de dilatação térmica é feita por folgas construtivas calculadas para o regime de operação quente, não para o regime frio da montagem. Isso significa que, ao montar a bomba a 25°C, algumas folgas parecem "apertadas" — isso é intencional e desejado, porque quando a bomba atinge 300-350°C as peças assumem o tamanho de projeto. A montagem e o comissionamento seguem procedimento específico que leva em conta esse comportamento.
A lubrificação dos mancais usa óleo sintético de alta temperatura dosado por vareta de nível ou copo de reabastecimento automático opcional. A câmara de mancal fica isolada termicamente da carcaça da bomba e tem aletas externas para dissipação por convecção. Em instalações muito severas, o projeto permite lubrificação forçada com refrigeração externa — uma opção que a engenharia FB Bombas avalia caso a caso durante a fase de briefing técnico.
4. Seleção conforme o fluido térmico
O universo de fluidos térmicos orgânicos é mais diverso do que muita gente imagina. As marcas mais comuns no mercado industrial brasileiro incluem famílias de hidrocarbonetos minerais e sintéticos com diferentes faixas de temperatura máxima de operação, viscosidades, densidades e compatibilidades químicas. A seleção da bomba FBOT deve levar em conta qual fluido específico será usado, porque cada família tem características que afetam o bombeamento.
- Óleos minerais simples (paraffínicos): temperatura máxima tipicamente 280-300°C, densidade ~0,85, viscosidade a 40°C ~30 cSt. Baratos mas oxidam em contato com ar.
- Sintéticos aromáticos (difenil/óxido de difenil): temperatura máxima 400°C em fase líquida, densidade ~1,06, pressão de vapor significativa acima de 250°C. Exigem atenção redobrada ao NPSH.
- Sintéticos alquilbenzênicos: temperatura máxima 315°C, boa estabilidade química, densidade ~0,88. Os mais usados em indústria química e alimentícia brasileira.
- Silicones líquidos: temperatura máxima até 400°C, densidade variável, excelente estabilidade oxidativa. Mais caros mas com vida útil prolongada em sistemas bem projetados.
5. Cinco armadilhas comuns no dimensionamento
A experiência da engenharia FB Bombas em retrofit e projeto novo de sistemas de óleo térmico no Brasil identifica cinco erros recorrentes que comprometem a durabilidade e a segurança da instalação. Estão listados do mais comum ao mais grave.
- Usar viscosidade a 40°C para dimensionar NPSH e perda de carga, ignorando que o sistema parte do frio. Em partida a frio com óleo mineral, a viscosidade pode ser 50-100× a da operação quente — uma bomba que opera ótima em regime pode nem ligar no primeiro start.
- Subestimar a pressão de vapor do fluido na temperatura máxima de operação. Fluidos aromáticos (difenil) têm pressão de vapor significativa acima de 250°C, e ignorar isso no cálculo de NPSHa é a receita para cavitação.
- Dimensionar a tubulação de sucção igual à de descarga. Em sistemas de óleo térmico, a linha de sucção deve ser uma bitola maior que a de descarga para reduzir perdas e evitar vaporização local em pontos de baixa pressão.
- Instalar a bomba acima do nível do reservatório de expansão. Óleo térmico exige sucção afogada por segurança — em caso de vazamento na linha, a pressão negativa pode aspirar ar e criar bolha instável, com risco de vaporização súbita e queima.
- Usar selo mecânico padrão com o8f8 óleo do processo como fluido de barreira, sem câmara de resfriamento. Esse foi o erro que nos levou a projetar a FBOT como linha específica na década de 1970 — não tem como improvisar.
6. Material da carcaça: ferro fundido ou aço carbono?
A FBOT está disponível em ferro fundido e aço carbono. A escolha entre os dois depende essencialmente da temperatura máxima de operação e da pressão de trabalho. Para sistemas operando até 260°C com pressão de descarga até 10 bar, o ferro fundido é adequado, mais econômico e totalmente seguro. Para temperaturas acima de 260°C ou pressões acima de 10 bar, o aço carbono A216 WCB é obrigatório — ferro fundido nesta faixa apresenta risco de fragilização térmica em paradas e partidas cíclicas.
Aço inox (A743 CF8M) não é comum em bombas para óleo térmico orgânico — o óleo não é corrosivo, e o inox não oferece vantagem significativa nesta aplicação. A exceção são instalações com óleos térmicos especiais ou com risco de contaminação por umidade (sistemas com trocadores abertos), onde a resistência à corrosão do inox justifica o custo maior.
7. Checklist de especificação: o que enviar à engenharia FB Bombas
Quando você entra em contato com a engenharia FB Bombas para dimensionar uma bomba FBOT, as informações abaixo permitem uma resposta técnica precisa em até 48 horas. Quanto mais dados, melhor o dimensionamento — mas mesmo com informação parcial, nossa equipe pode fazer recomendações preliminares.
- Marca comercial e família do fluido térmico (ex: Therminol 66, Mobiltherm 603, Dowtherm A). Se não souber, informe tipo: mineral ou sintético, aromático ou alquilbenzênico.
- Temperatura máxima de operação do processo e temperatura mínima de partida (regime de partida a frio).
- Vazão desejada (m³/h) e altura manométrica do circuito (pode ser estimada pela soma das perdas dos consumidores).
- Layout da instalação: cota relativa entre bomba e reservatório de expansão, diâmetro da tubulação de sucção e descarga, quantidade de consumidores em paralelo.
- Regime de operação: contínuo 24/7, turnos, ou intermitente com paradas frequentes (importante para seleção de materiais).
- Pressão de trabalho do circuito e pressão máxima admissível no flange de descarga.
8. Conclusão
Sistemas de óleo térmico até 350°C não aceitam adaptação. A bomba precisa ser projetada desde a base para essa aplicação — selo mecânico refrigerado sem água externa, dilatação térmica compensada por projeto, mancais sobredimensionados e materiais compatíveis com a combinação temperatura + fluido. A linha FBOT da FB Bombas atende integralmente esses requisitos e acumula décadas de instalações em indústrias farmacêuticas, químicas, alimentícias, têxteis, plásticas e de papel no Brasil e LATAM. Se o seu projeto envolve aquecimento industrial com óleo térmico orgânico, nossa engenharia pode avaliar a sua instalação específica — desde o retrofit de uma bomba problemática até o dimensionamento de um sistema completamente novo.
