O Que É Uma Bomba de Deslocamento Positivo?
Definição técnica e princípio volumétrico
Uma bomba de deslocamento positivo é um equipamento que transfere um volume fixo de fluido a cada ciclo de operação, independentemente da pressão no sistema. O fluido é capturado em uma câmara selada (entre engrenagens, parafusos, diafragmas ou pistões) e transportado mecanicamente da sucção para a descarga. A vazão é proporcional à rotação e praticamente constante.
É a tecnologia ideal para fluidos viscosos, dosagem precisa e aplicações onde a vazão constante é essencial. As séries FBE (engrenagem externa) e FBEI (engrenagem interna) da FB Bombas são bombas de deslocamento positivo rotativas, fabricadas no Brasil desde 1944, com pressão até 16 kgf/cm² e viscosidade até 100.000 SSU.
Volume fixo por ciclo — vazão constante
Autoescorvante — opera sem escorva prévia
Viscosidade até 100.000 SSU
Pressão até 16 kgf/cm²
Como Funciona?
Ciclo de captura, transferência e descarga volumétrica
Captura
O fluido é aprisionado entre as engrenagens (ou elementos rotativos) e a carcaça, formando uma câmara selada de volume fixo. A rotação cria vácuo parcial na sucção que aspira o fluido.
Transferência
O volume selado é transportado mecanicamente da sucção para a descarga. Não há contato entre o fluido transferido e o que está sendo aspirado — vedação positiva entre as câmaras.
Descarga
O fluido é expelido na pressão do sistema. Como o volume por ciclo é fixo, a vazão é proporcional à rotação e independente da contrapressão — princípio volumétrico.
Tipos de Deslocamento Positivo
Classificação por mecanismo de transferência
Engrenagem Externa

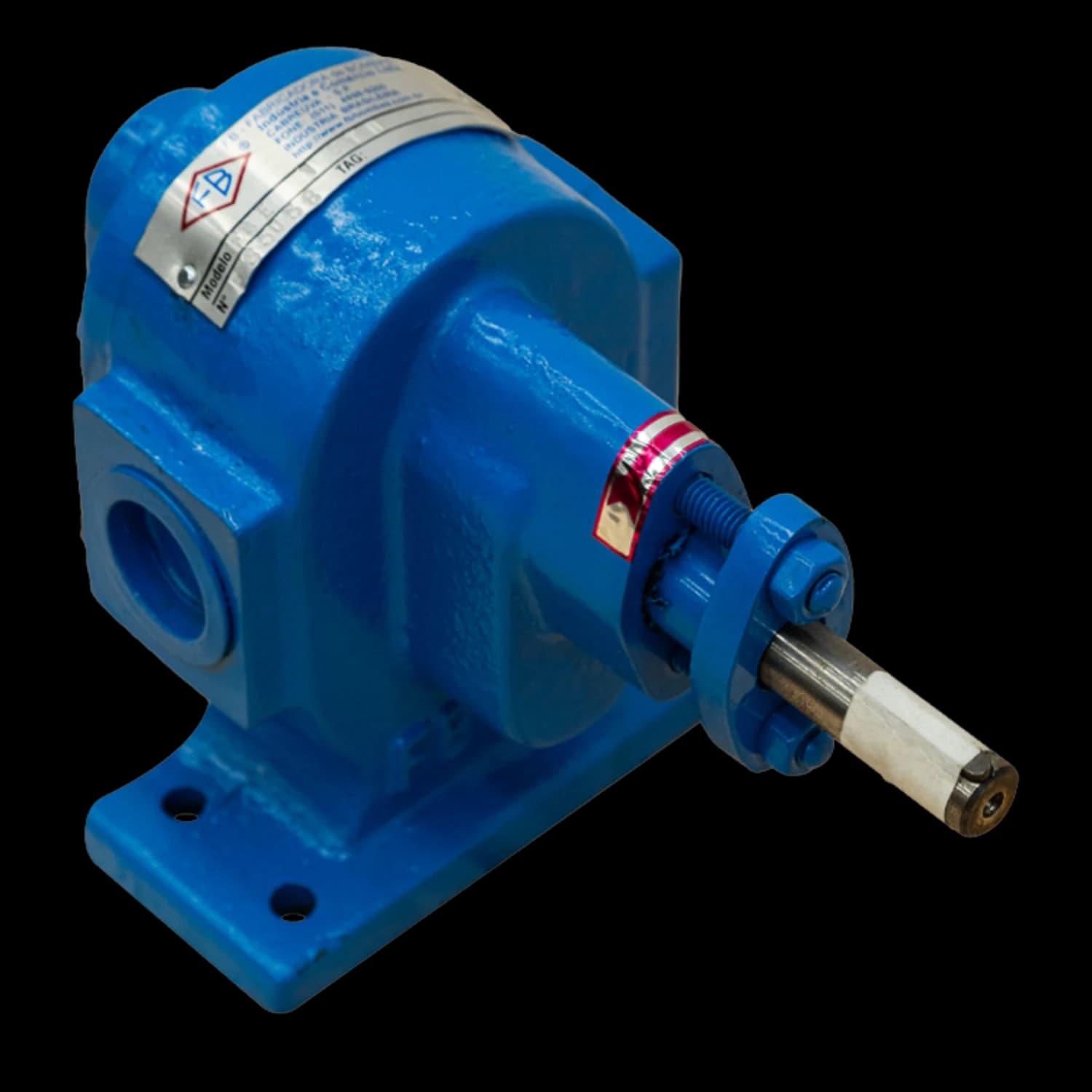

FBEDuas engrenagens idênticas girando em sentidos opostos capturam fluido entre os dentes e a carcaça. A série FBE da FB Bombas opera com pressão até 16 kgf/cm², vazão até 6.500 L/min, temperatura até 350°C e viscosidade até 100.000 SSU.
Ver série FBEEngrenagem Interna
FBEIEngrenagem interna (rotor) gira dentro de engrenagem externa (anel) com meia-lua separadora. Baixa pulsação, operação silenciosa, engrenagens helicoidais. Ideal para fluidos sensíveis ao cisalhamento e dosagem precisa.
Ver série FBEIParafuso
Dois ou três parafusos helicoidais entrelaçados transportam o fluido axialmente. Excelente para viscosidades muito altas com pulsação praticamente zero. Usada em transferência de óleos pesados e combustíveis.
Diafragma
Membrana flexível alterna entre sucção e descarga via válvulas de retenção. O fluido não entra em contato com partes mecânicas. Ideal para fluidos corrosivos, abrasivos ou contaminantes.
Pistão / Êmbolo
Pistão alternativo em cilindro com válvulas de admissão e descarga. Atinge pressões muito altas (>100 bar). Usada em injeção de químicos, lavadoras industriais e sistemas hidráulicos.
Peristáltica
Roletes comprimem mangueira flexível progressivamente — o fluido só toca a mangueira. Ideal para fluidos estéreis, sensíveis ou com sólidos em suspensão. Usada em farmacêutica, alimentícia e laboratórios.
Deslocamento Positivo vs. Centrífuga
Quando escolher cada tecnologia de bombeamento
| Critério | Desl. Positivo (FBE/FBEI) | Centrífuga (FBCN) |
|---|---|---|
| Princípio | Volume fixo por ciclo | Energia cinética → pressão |
| Viscosidade ideal | Alta (>100 cP / 500 SSU) | Baixa (<100 cP) |
| Autoescorva | Sim | Não |
| Vazão constante | Sim — independe da pressão | Não — varia com pressão |
| Pulsação | Leve (engrenagem) | Nenhuma |
| Melhor para | Óleos, resinas, asfalto, dosagem | Água, solventes, grandes vazões |
Aplicações Industriais
Setores que utilizam deslocamento positivo no dia a dia
Asfalto / CAP / Betume
Transferência a quente até 350°C
Óleos Industriais
Lubrificantes, hidráulicos, térmicos
Óleo Térmico
Aquecimento industrial (série FBOT)
Resinas e Polímeros
Alta viscosidade, dosagem precisa
Chocolate e Melado
Fluidos alimentícios viscosos
Tintas e Vernizes
Transferência sem cisalhamento
Combustíveis
Diesel, querosene, biodiesel
Químicos Viscosos
Solventes pesados, adesivos, ceras
Perguntas Frequentes
Bomba de deslocamento positivo é um equipamento que transfere um volume fixo de fluido a cada ciclo de operação, independentemente da pressão no sistema. A vazão é proporcional à rotação e praticamente constante. Inclui bombas de engrenagem (externa e interna), de parafuso, de diafragma, de pistão e peristálticas.
A bomba de deslocamento positivo transfere volume fixo por ciclo — a vazão é proporcional à rotação e independe da pressão. A centrífuga transfere energia cinética ao fluido — a vazão depende da pressão do sistema. Para fluidos viscosos (>100 cP), a deslocamento positivo é mais eficiente. Para grandes vazões de fluidos leves, a centrífuga é preferida.
Bomba volumétrica é sinônimo de bomba de deslocamento positivo. Serve para transferir fluidos viscosos (óleos, resinas, asfalto, melado, chocolate), dosagem precisa de químicos, e aplicações onde a vazão constante é essencial independentemente da variação de pressão no sistema.
Bomba rotativa é um tipo de bomba de deslocamento positivo que usa elementos rotativos (engrenagens, parafusos, palhetas ou lóbulos) para transferir fluido. A série FBE (engrenagem externa) e FBEI (engrenagem interna) da FB Bombas são bombas rotativas de deslocamento positivo.
Sim. Bombas de engrenagem são o tipo mais comum de bomba de deslocamento positivo rotativa. Cada rotação das engrenagens captura um volume fixo de fluido entre os dentes e a carcaça, transferindo-o da sucção para a descarga. A série FBE opera com pressão até 16 kgf/cm² e viscosidade até 100.000 SSU.
Use deslocamento positivo quando: viscosidade do fluido excede 100 cP (500 SSU); necessita dosagem precisa; o fluido é sensível ao cisalhamento; precisa de autoescorva; ou a vazão deve ser constante independente de variação de pressão. Abaixo de 100 cP com grandes vazões, a centrífuga é mais econômica.
