Bomba centrífuga normalizada conforme ISO 2858 e ASME B73.1. Dimensões, materiais e dados técnicos extraídos do manual oficial.
Características Principais
Sucção
DN200
Recalque
DN150
Peso
280/289 kg
Rolamento
6315 C3
Especificações da Série
ISO 2858 / ASME B73.1
Vazão: até 2.200 m³/h
Altura manométrica: até 135 m
Temperatura: até 260°C
Rotação: até 3.500 rpm
Back Pull-Out — fácil manutenção

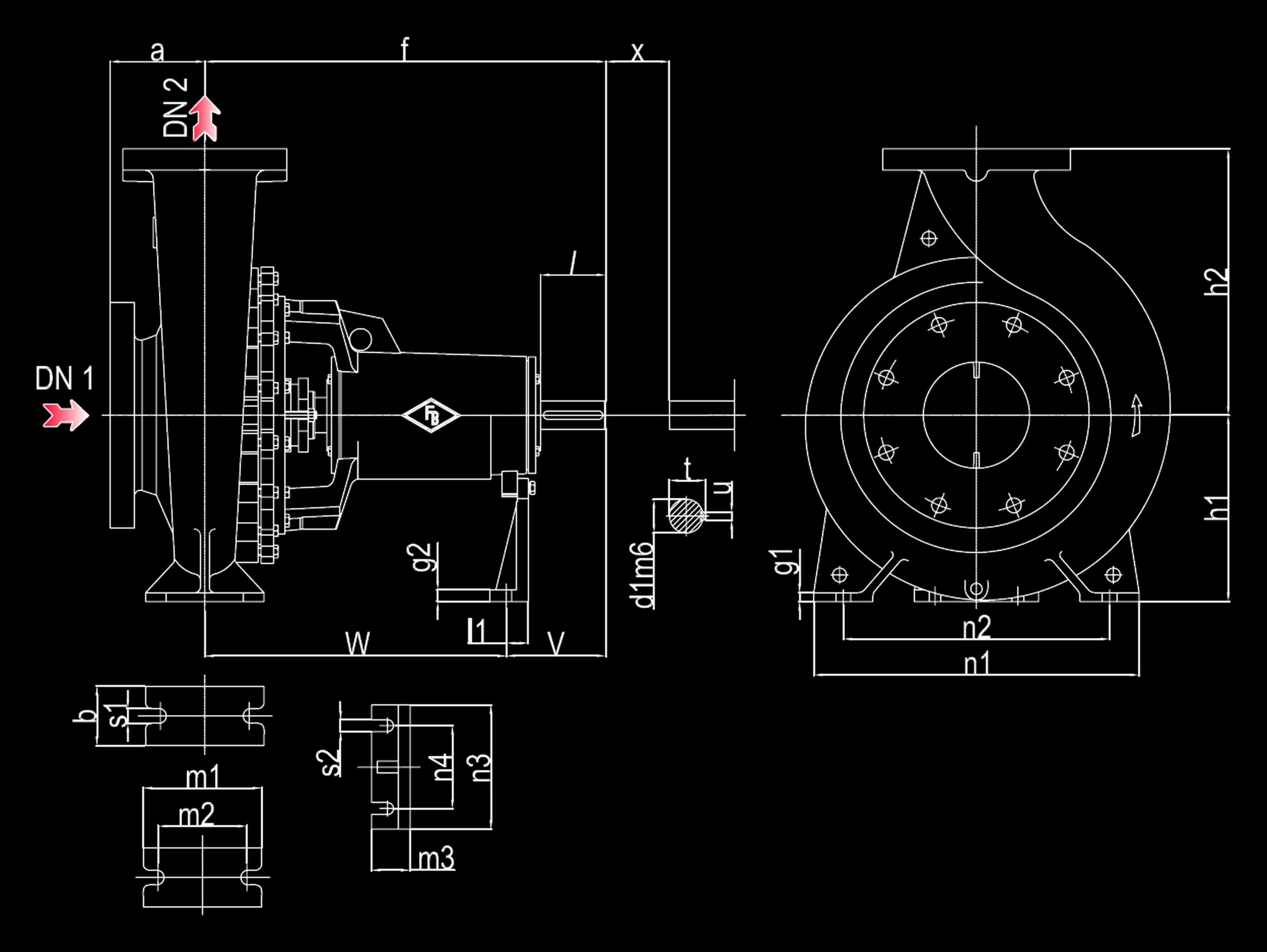

Dimensões Técnicas
FBCN 150-400 — dimensões em milímetros (fonte: manual técnico página 14)
DN Sucção
200
DN Recalque
150
a (eixo/flange sucção)
160mm
f (comprimento total)
670mm
h1 (altura eixo-base)
315mm
h2 (altura total)
450mm
b (largura do pé)
100mm
g1 (espessura pé)
20mm
g2 (pé auxiliar)
9,5mm
l1
32mm
m1 (furos longitudinal)
200mm
m2 (furos transversal)
150mm
m3
65mm
n1 (comprimento base)
550mm
n2 (largura base)
450mm
n3
210mm
n4
140mm
s1 (Ø furo base)
22mm
s2
20mm
V
170mm
W
500mm
d1 (Ø eixo, ISO m6)
48mm
I (ponta eixo)
110mm
t (rebaixo chaveta)
51,5mm
u (largura chaveta)
14mm
x
180mm
Curva de Seleção Rápida — 1750 RPM (manual página 3)
Desenho em Corte
Vista em corte da FBCN — manual técnico página 9
