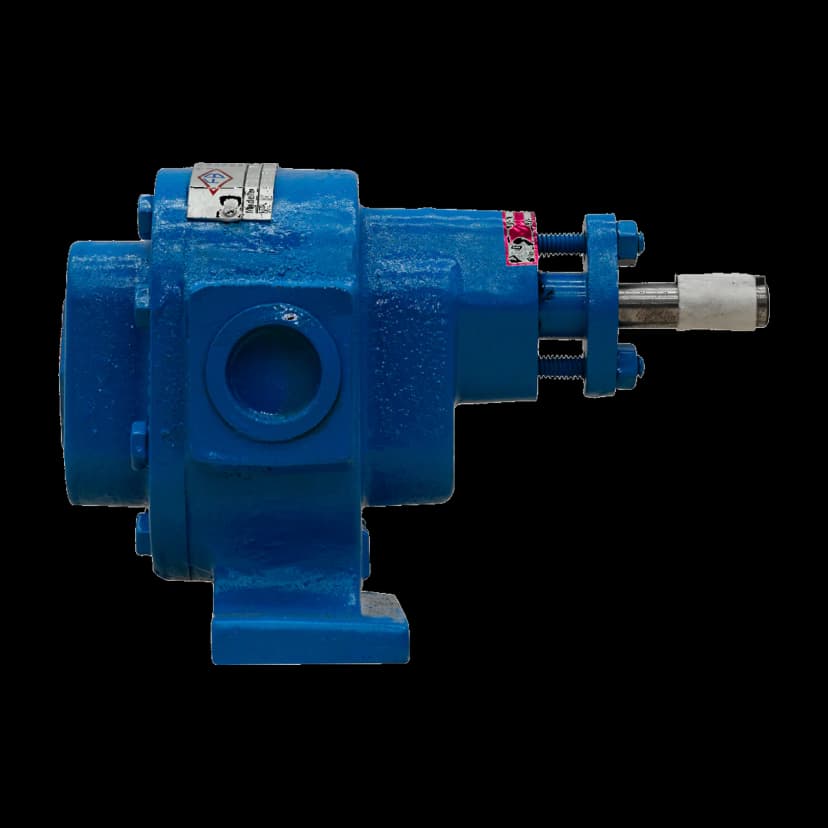

Bomba de Engrenagem Externa FBE 1/2"

A bomba de engrenagem externa FBE 1/2" é indicada para transferência de fluidos viscosos em aplicações transferência de óleos, fluidos viscosos, processos industriais. Neste diâmetro, a tabela de seleção do manual técnico MTEC-01/01 cobre viscosidades até 7.500 SSU, com vazão máxima de aproximadamente 18 L/min a 1.750 rpm e pressão de recalque até 22 kgf/cm². Este diâmetro é fornecido na construção padrão, sem câmara de aquecimento — o opcional CA existe somente a partir da FBE 1.1/2"; a série opera em temperaturas de até 350°C conforme a vedação selecionada.

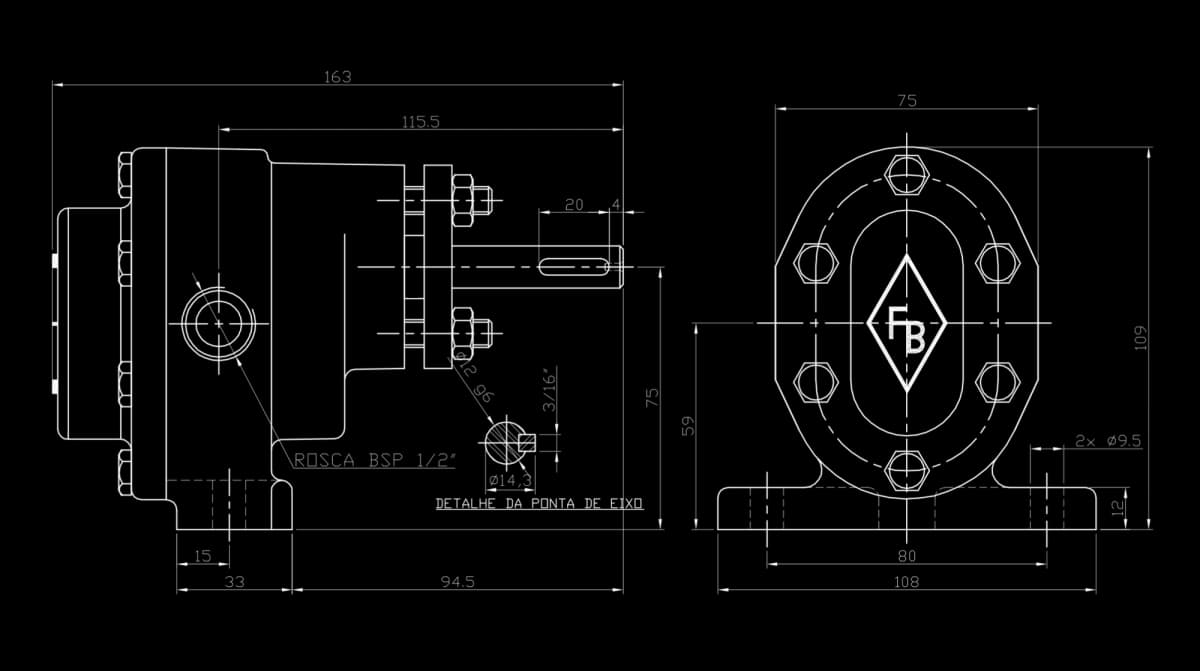

Construção conforme o manual: corpo fundido em peça única com pés e bocais opostos a 180°, um par de engrenagens helicoidais de dentes externos (motriz e acionada), eixos apoiados em mancais de buchas — bronze TM23, grafite ou Teflon, conforme o material da carcaça — e vedação por gaxeta, selo mecânico (padrão tipo 21), retentor ou acoplamento magnético, sem luva na região de vedação. Carcaça em ferro fundido ASTM A48, ferro nodular ASTM A536, aço carbono ASTM A216 WCB, inox ASTM A743 CF8M ou bronze ASTM B584; engrenagens em aço SAE 1045 (padrão), SAE 8640, inox AISI 316 ou bronze SAE J462. Bocais com rosca interna BSP (opção NPT); em nodular, aço ou inox, flange adaptável ANSI B16.42 RF ou ANSI B16.5 RF.

Para especificar a FBE 1/2", considere a viscosidade do fluido na temperatura de operação, a pressão diferencial requerida, o NPSH disponível e a compatibilidade química dos materiais. A rotação é definida pela viscosidade (Tabela 2 do manual): 1.750 rpm em acionamento direto para fluidos até 250 SSU, reduzindo a 850 rpm à medida que a viscosidade sobe. Na escolha do motor, o manual recomenda reserva de potência de 50% até 2 cv, 30% de 3 a 5 cv, 25% de 6 a 10 cv, 15% de 11 a 25 cv e 10% acima de 25 cv. A engenharia da FB Bombas em Cabreúva-SP dimensiona o conjunto sem custo e emite folha de dados com a curva do modelo levantada em bancada própria.
