Bomba de engrenagem externa FBE 3/4"
Consulte os dados deste modelo, as opções construtivas e a documentação antes de definir o conjunto para o seu processo.
Dados técnicos do modelo.
Fotografias de referência deste diâmetro. O arranjo fornecido depende da configuração selecionada.
- Vazão máxima de catálogo
- 44,4 L/min
- Pressão máxima
- 22 kgf/cm²
- Rotação máxima
- 1.750 rpm
- Viscosidade máxima
- 7.500 SSU
- Temperatura máxima da série
- 500 °C
- Peso
- 6,5 kg
- Entrada
- Ø 3/4" BSP
- Saída
- Ø 3/4" BSP
Os limites dependem da configuração e não representam um único ponto de operação. Confira a curva e valide vazão, pressão, viscosidade e temperatura em conjunto.
Fonte técnica: manual FBE MTEC-01/01.Dados construtivos · FBE 3/4″
Manual MTEC-01/01, Tabela 5- Ø da engrenagem
- 49 mm
- Comprimento da engrenagem
- 32 mm
- Número de dentes
- 11
- Ø do eixo padrão
- 14,29 mm
- Engrenagens
- 2 helicoidais: 1 motriz e 1 acionada
- Ø do selo mecânico
- 5/8″
- Seção da gaxeta
- 1/8″
- Ø do eixo com mancal externo
- 15 mm
- Sentido de rotação
- Horário, com opção anti-horário (visto do lado do acionamento)
Disponibilidade
FBE 3/4″ em estoque
A FBE 3/4″ está entre as bombas FBE de 1/8″ a 4″ mantidas em estoque em Cabreúva-SP, em todas as configurações e opcionais. Informe o modelo, o fluido e a aplicação: a equipe confirma a quantidade disponível e os valores.

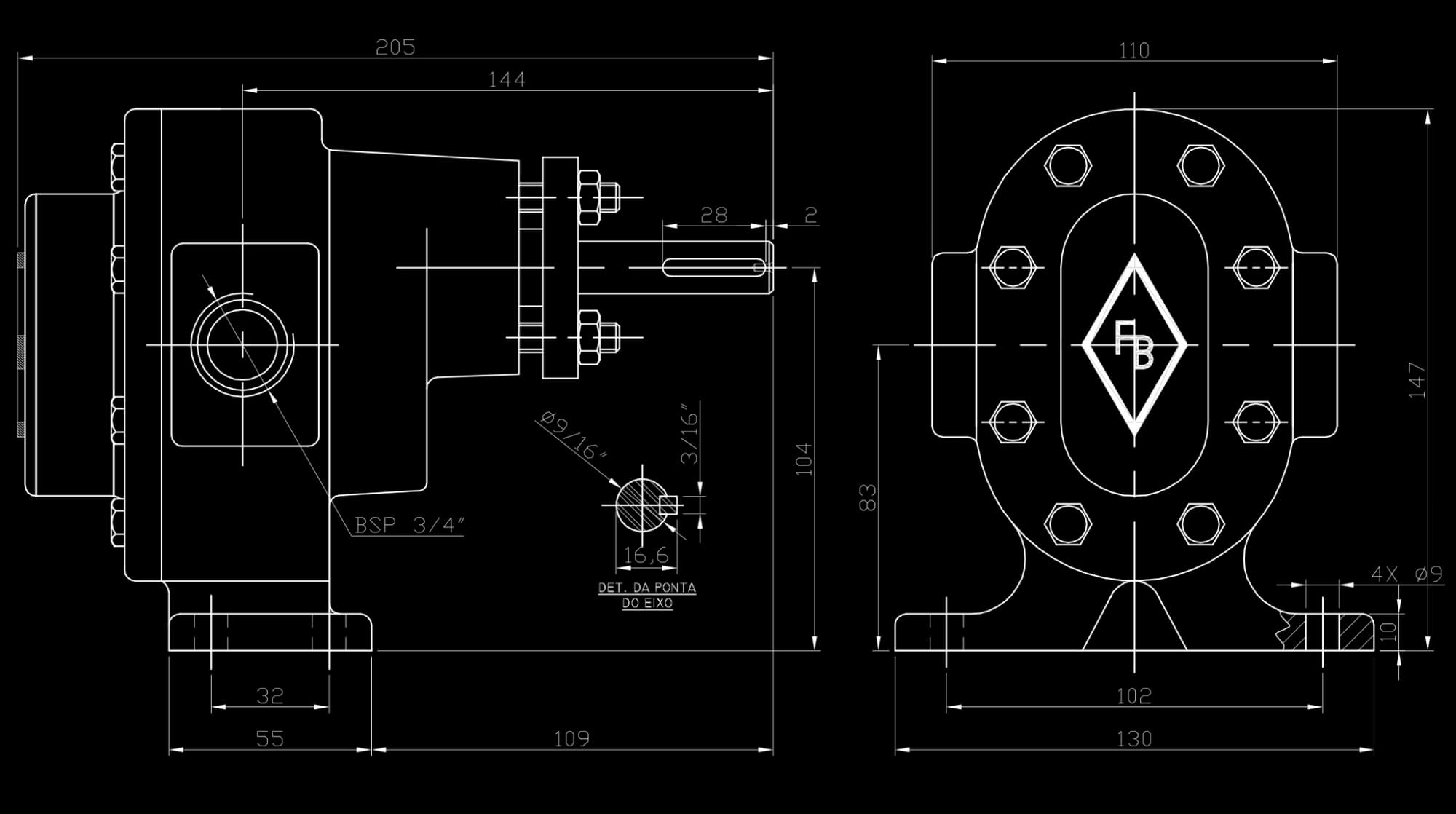

Desenho dimensional do diâmetro
Vistas lateral e frontal com as cotas de instalação deste diâmetro. Toque no desenho para ampliar e conferir cada medida.
Dados para a instalação
- Entrada
- Ø 3/4" BSP
- Saída
- Ø 3/4" BSP
- Peso
- 6,5 kg
- Viscosidade máxima
- 7.500 SSU
Medidas em milímetros, conforme a seção 6 do MTEC-01/01.
Vazão e potência por rotação e pressão
Referências de vazão e potência por rotação e pressão de recalque. Consulte o manual MTEC-01/01 para as condições de seleção.
| Pressão (kgf/cm²) | 1.750 rpm | 1.150 rpm | ||
|---|---|---|---|---|
| Vazão (L/min) | Potência (cv) | Vazão (L/min) | Potência (cv) | |
| 0 | 44,4 | 0,4 | 30 | 0,4 |
| 2 | 43,6 | 0,5 | 29,5 | 0,5 |
| 4 | 42,8 | 0,9 | 29 | 0,75 |
| 6 | 42 | 1,2 | 28,5 | 1 |
| 8 | 41 | 1,7 | 28 | 1,4 |
| 10 | 40 | 2 | 27 | 1,75 |
| 12 | 38 | 2,4 | 26 | 2 |
| 14 | 37 | 2,9 | 25 | 2,3 |
| 16 | 24 | 2,7 | ||
| 18 | 22 | 3 | ||
| 20 | 20 | 3,2 | ||
| 22 | 17 | 3,5 | ||
Célula vazia: ponto fora da faixa publicada para essa rotação.
Rotação por viscosidade
Manual MTEC-01/01, Tabela 2| Viscosidade (SSU) | Rotação (rpm) | Transmissão |
|---|---|---|
| 30–250 | 1.750 | Direta |
| 250–2.500 | 1.150 | Direta |
| 2.500–7.500 | 850 | Direta |
Reserva de potência do motor
Manual MTEC-01/01, Tabela 4| Potência absorvida | Reserva recomendada |
|---|---|
| Até 2 cv | 50% |
| 3 a 5 cv | 30% |
| 6 a 10 cv | 25% |
| 11 a 25 cv | 15% |
| Acima de 25 cv | 10% |
Some a reserva à potência absorvida no ponto de trabalho para escolher o motor comercial.
A construção da FBE 3/4".
A composição final é definida conforme o fluido e as condições de serviço. Os materiais e opcionais abaixo são possibilidades de fornecimento.
Opções de materiais por componente
Opções de construção da série FBE. O material de cada componente, a vedação e os acessórios são definidos para o fluido e as condições de serviço. Confirme a composição disponível para o modelo na especificação do fornecimento.
- Carcaça e tampas
- Ferro fundido ASTM A48 CL30, ferro fundido nodular ASTM A536 60-40-18, aço carbono ASTM A216 WCB ou aço inox ASTM A743 CF8M.
- Eixos e engrenagens
- Aço SAE 1045 ou aço inox AISI 316L. Tratamentos especiais sob consulta.
- Buchas
- Bronze autolubrificante, ferro fundido, PTFE (Teflon), grafite ou metal patente.
- Válvula de alívio
- Latão ou aço inox AISI 304.
Defina o conjunto pela condição de serviço
Fluido e ponto de trabalho
Informe fluido, vazão, pressão diferencial, temperatura e viscosidade na condição de bombeamento. Avalie esses dados em conjunto com a rotação e as condições de sucção.
Vedação e materiais
Confirme o material de cada componente e a vedação da execução. Gaxeta, selo mecânico e retentor são opções da série; a disponibilidade depende da configuração do fornecimento.
Aquecimento
A câmara de aquecimento CA não está disponível nesta bitola.
Avalie cada limite conforme o modelo e a configuração, sem pressupor máximos simultâneos. Para instalação, confirme conexões, classe de flange, vedação e dimensional do conjunto.
Vedação pelo manual
Manual MTEC-01/01, itens 2 e 3- Gaxeta — pressionada pelo aperta-gaxeta e regulada por porca sextavada
- Selo mecânico tipo 21 — cerâmica × grafite × viton, mola AISI 304
- Retentor — instalado na tampa ou carcaça de fabricação especial
- Acoplamento magnético — vedação especial para aplicações onde não pode haver vazamento, com fluidos corrosivos, tóxicos ou explosivos
Acessórios pelo manual
Manual MTEC-01/01, itens 2 e 3- Acionamento
- Motor elétrico ou a combustível.
- Acoplamento
- Flexível, com ou sem espaçador, padrão FB ou de outros fabricantes.
- Proteção do acoplamento
- Protetor padrão FB em aço carbono ou material anti-centelhante.
- Base
- Aço estrutural soldado ou chapa perfil "U".
- Placa de identificação
- Alumínio ou aço inox.
Conexões auxiliares
Manual MTEC-01/01, Tabela 17, coluna 3/8″–1″| Conexão | Função | Rosca |
|---|---|---|
| D1 | Dreno | 1/4″ BSW |
| D2 | Dreno | 1/4″ BSW |
| D31 | Dreno da sobreposta | 1/4″ NPT |
| M11 | Instrumento de medição | 1/4″ NPT |
| M21 | Instrumento de medição | 1/4″ NPT |
| F11 | Flush de selagem | 1/4″ NPT |
| Q11 | Quench de selagem | 1/4″ NPT |
1 Feita somente conforme a aplicação e o pedido do cliente.
Peças e reposição.
Lista padrão do MTEC-01/01 para a construção com gaxeta, com a numeração das peças conforme DIN EN 24250. Os conjuntos opcionais mostram o que entra em cada configuração.
Lista de peças · Tabela 8 · FBE 3/8″–1/2″–3/4″–1″ com gaxeta
MTEC-01/01 · DIN EN 24250| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 102 | Carcaça | 1 |
| 163 | Tampa frontal | 1 |
| 210 | Eixo motriz | 1 |
| 213 | Eixo acionado | 1 |
| 400.1 | Junta (tampa / carcaça) | 1 |
| 452 | Aperta-gaxeta | 1 |
| 461 | Gaxeta | 4 |
| 540 | Bucha | 4 |
| 560 | Pino | 2 |
| 87-2.1 | Engrenagem motriz | 1 |
| 87-2.2 | Engrenagem acionada | 1 |
| 901 | Parafuso sextavado | 6 |
| 902 | Prisioneiro | 2 |
| 912 | Bujão | 2 |
| 920 | Porca sextavada | 2 |
| 940.1 | Chaveta | 1 |
| 940.2 | Chaveta | 1 |
Conjuntos opcionais
Selo mecânicoTabela 12
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 102.2 | Carcaça para a vedação | 1 |
| 210.1 | Eixo motriz para selo mecânico | 1 |
| 400.3 | Junta (sobreposta / flange) | 1 |
| 433 | Selo mecânico | 1 |
| 471 | Sobreposta | 1 |
| 574 | Trava da mola | 1 |
| 540.2 | Bucha para selo mecânico | 1 |
| 723 | Flange | 1 |
| 914.2 | Parafuso cabeça sextavado interno | 4 |
| 914.3 | Parafuso cabeça sextavado interno | 1 |
| 916 | Parafuso sem cabeça sextavado interno | 3 |
| 940.1 | Chaveta | 1 |
RetentorTabela 13
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 102.3 | Carcaça para a vedação | 1 |
| 210 | Eixo | 1 |
| 421 | Retentor | 2 |
| 940.1 | Chaveta | 1 |
Mancal externoTabela 15
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 210.2 | Eixo motriz para mancal externo | 1 |
| 330 | Suporte do mancal | 1 |
| 321 | Rolamento | 1 |
| 540.3 | Bucha para mancalSomente nas FBE 3/4″ e 1″ (nota do manual) | 1 |
| 910.1 | Chaveta | 1 |
Válvula de alívioTabela 16
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 484 | Suporte da mola | 1 |
| 580 | Porca chapéu | 1 |
| 59-6 | Esfera | 1 |
| 71-2 | Niple | 1 |
| 756 | Mola | 1 |
| 757 | Parafuso de comando | 1 |
| 924 | Porca de comando | 1 |
Usar a tampa (163) para a válvula.
Curvas e desenhos do diâmetro
O código da bomba, a rotação e o arranjo construtivo identificam o documento correto para a sua seleção.
Catálogos da linha
Os catálogos complementam os manuais técnicos. Para dimensionamento e limites de operação, consulte a documentação específica e a engenharia.
Documentos do diâmetro
Os arquivos incluem arranjos deste diâmetro. Confira o código, a variante e a rotação indicados em cada documento antes de selecionar o conjunto.
Condições de seleção deste modelo
A FBE 3/4" atende alta vazão, óleos pesados, indústria petroquímica. Neste diâmetro a Tabela 2 (MTEC-01/01) vai até 7.500 SSU, com rotação de 850–1.750 rpm; quanto mais viscoso o fluido, menor a rotação. A câmara de aquecimento CA só existe a partir de 1.1/2″. O código FBE-3/4 identifica curvas, materiais e opcionais desta configuração.
Dúvidas sobre a FBE 3/4".
Qual é a vazão de referência da FBE 3/4"?
A referência publicada para este modelo é 44,4 L/min, com rotação máxima de 1.750 rpm. Confira a vazão na pressão de recalque necessária pela tabela do modelo ou pelo MTEC-01/01. Vazão máxima e pressão máxima são limites distintos, não um único ponto de trabalho.
A FBE 3/4" pode ter câmara de aquecimento?
A câmara de aquecimento CA não está disponível neste diâmetro. Ela é oferecida nas bombas FBE de 1.1/2″ a 6″. Se o fluido precisa ser mantido aquecido, consulte a configuração com a engenharia da FB Bombas.
Quais dados enviar para especificar a FBE 3/4"?
Informe fluido, vazão requerida, pressão diferencial, temperatura de operação e viscosidade. O limite de viscosidade publicado para este diâmetro é 7.500 SSU; rotação, materiais e vedação são definidos para o serviço real. Inclua as condições de sucção e o acionamento previsto.
A FBE 3/4" está em estoque?
Sim: a FBE 3/4" fica em estoque em Cabreúva-SP, em todas as configurações e opcionais. Solicite uma cotação com o código FBE-3/4; a FB Bombas confirma a quantidade disponível, os valores e o dimensional do fornecimento. Os arquivos existentes cobrem arranjos específicos; confira variante e conexões antes de definir a instalação.
Quantas engrenagens tem a FBE 3/4"?
Pela Tabela 5 (MTEC-01/01), a FBE 3/4" usa duas engrenagens helicoidais, uma motriz e uma acionada, com engrenagem de 49 mm de diâmetro, 32 mm de comprimento e 11 dentes, sobre eixo padrão de 14,29 mm. O sentido de rotação é horário, com opção anti-horário visto do lado do acionamento.
Qual rotação usar na FBE 3/4" conforme a viscosidade?
A Tabela 2 (MTEC-01/01) define a rotação pela viscosidade neste diâmetro: 30–250 SSU: 1.750 rpm (direta), 250–2.500 SSU: 1.150 rpm (direta) e 2.500–7.500 SSU: 850 rpm (direta). Acima da faixa de transmissão direta, polia ou redutor reduzem a rotação; o ponto de trabalho e a curva confirmam a escolha final.
Quais peças de reposição compõem a FBE 3/4"?
Na construção com gaxeta, a Tabela 8 (MTEC-01/01) lista 17 itens numerados conforme DIN EN 24250, a começar por carcaça, tampa frontal, eixo motriz, eixo acionado, junta (tampa / carcaça) e aperta-gaxeta. Selo mecânico, retentor, mancal externo e válvula de alívio têm listas próprias. Informe o código FBE-3/4 e o número da peça ao pedir reposição.
