FB BOMBAS

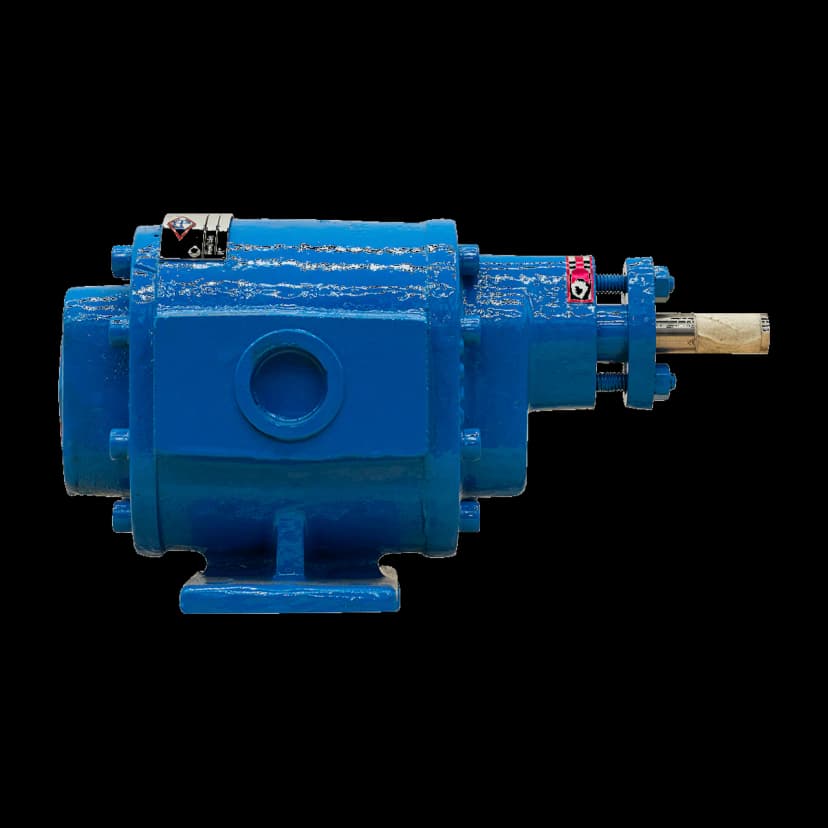

FBE-1-D
Características Principais
MAX
Pressão
22 kgf/cm²
MAX
Vazão
88.6 L/min
RANGE
Temperatura
até 350°C
MAX
RPM Máx.
1750 RPM
Especificações Técnicas
Modelo D: engrenagem com comprimento maior para vazão aumentada
Bocais de sucção e recalque Ø 1" com rosca BSP (opção NPT)
Engrenagens helicoidais de dentes externos montadas uma sobre a outra
Vedação por gaxeta ou selo mecânico
Mancais autolubrificantes em bronze TM23, rolamentos, teflon ou ferro fundido
Corpo fundido em peça única com pés e bocais opostos a 180°
Sentido de rotação horário (opção anti-horário)
Documentação Técnica Específica
Curvas de performance @ 1750 RPM e dimensionais oficiais do modelo FBE 1" D.
Curva · 1750 RPM
A (HS)
PDF · 12 KB
Curva · 1750 RPM
Variante D
PDF · 12 KB
Curva · 1750 RPM
DA (DHS)
PDF · 11 KB
Curva · 1750 RPM
Standard
PDF · 12 KB
Dimensional · R00
DA Standard
PDF · 135 KB
Dimensional · R00
DA Válvula+Selo
PDF · 288 KB
Dimensional · R01
Standard
PDF · 148 KB
Dimensional · R00
Standard Mancal
PDF · 147 KB
Dimensional · R00
Standard Válvula
PDF · 149 KB
Dimensional · R00
Válvula+Selo
PDF · 148 KB
Dados de Performance
Bomba FBE 1" D - Vazão, Pressão e Potência
Deslize para ver mais
Legenda das cores:
Vazão (L/min)
Potência (CV)
Pressão (bar)
Desenho Técnico
Dimensões e especificações técnicas - FBE 1" D
→
Entrada
Ø 1" BSP
←
Saída
Ø 1" BSP
⚖
Peso
11,5 kg
💧
Viscosidade Máx
100.000 SSU
