Bomba de engrenagem externa FBE 2″
Em estoqueConsulte os dados deste modelo, as opções construtivas e a documentação antes de definir o conjunto para o seu processo.
Dados técnicos do modelo

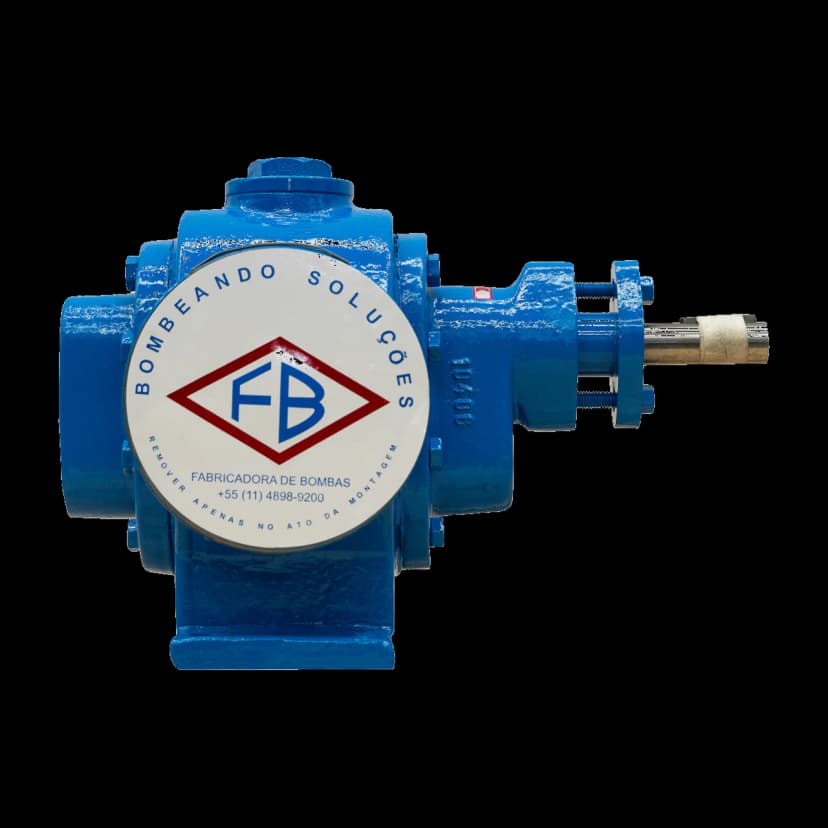

Fotografias de referência deste diâmetro. O arranjo fornecido depende da configuração selecionada.
- Vazão máxima
- 200 L/min
- Pressão máxima
- 14 kgf/cm²
- Rotação máxima
- 1.150 rpm
- Viscosidade máxima
- 50.000 SSU
- Temperatura máxima da série
- 500 °C
- Peso de referência
- 39 kg
- Entrada
- Ø 2″ flange ANSI B16.5 150 lbs
- Saída
- Ø 2″ flange ANSI B16.5 150 lbs
Temperatura da série: 10 a 500 °C, faixa da série. O limite de cada conjunto depende da vedação e dos materiais especificados. Vazão, pressão e rotação máximas são limites distintos e não formam um único ponto de operação.
Rotação neste diâmetro: 300–1.150 rpm. A série trabalha de 1.750 rpm até 150 rpm, com polia ou redutor.
FBE 2″ em estoque
A FBE 2″ faz parte da faixa de 1/8″ a 4″ mantida em estoque em Cabreúva-SP, em todas as configurações e opcionais. Informe o modelo, o fluido e a aplicação. A equipe confirma a quantidade disponível e os preços.
Teste hidrostático: 10 kgf/cm². Nas FBE de 1/8″ a 4″. A pressão de operação deve ser verificada nos dados do modelo e no ponto de trabalho.
Dados construtivos · FBE 2″
- Ø da engrenagem
- 68 mm
- Comprimento da engrenagem
- 60 mm
- Número de dentes
- 14
- Ø do eixo padrão
- 23 mm
- Engrenagens
- 4 bi-helicoidais: 2 motrizes e 2 acionadas
- Ø do selo mecânico
- 7/8″
- Seção da gaxeta
- 1/4″
- Ø do eixo com mancal externo
- 22,22 mm
- Sentido de rotação
- Horário, com opção anti-horário (visto do lado do acionamento)
Modelos com este diâmetro
Cada código abre a sua própria ficha. Compare as vazões e a construção antes de selecionar.
Vazão e potência por rotação e pressão
Referências de vazão e potência por rotação e pressão de recalque, nas condições de referência indicadas abaixo.
Condições de referência: viscosidade inferior a 1.000 SSU e 60 Hz.
A tabela informa a potência no eixo da bomba (BHP). A potência nominal do motor é definida com a reserva recomendada.
1.150 rpm Pressão (kgf/cm²) · Vazão (L/min) · Potência no eixo (cv)
| Pressão (kgf/cm²) | Vazão (L/min) | Potência no eixo (cv) |
|---|---|---|
| 0 | 200 | 4,5 |
| 2 | 198 | 6 |
| 4 | 196 | 7 |
| 6 | 194 | 8 |
| 8 | 192 | 9 |
| 10 | 190 | 10 |
| 12 | 188 | 11 |
| 14 | 186 | 13,5 |
850 rpm Pressão (kgf/cm²) · Vazão (L/min) · Potência no eixo (cv)
| Pressão (kgf/cm²) | Vazão (L/min) | Potência no eixo (cv) |
|---|---|---|
| 0 | 139 | 2,8 |
| 2 | 138 | 3 |
| 4 | 137 | 3,5 |
| 6 | 136 | 4,2 |
| 8 | 135 | 5,3 |
| 10 | 133 | 6,3 |
| 12 | 131 | 7,9 |
| 14 | 129 | 9,3 |
Rotação por viscosidade · Reserva de potência do motor
Rotação por viscosidade
| Viscosidade (SSU) | Rotação (rpm) | Transmissão |
|---|---|---|
| 250–2.500 | 1.150 | Direta |
| 2.500–7.500 | 850 | Direta |
| 7.500–10.000 | 700–500 | Polia ou redutor |
| 10.000–50.000 | 500–300 | Polia ou redutor |
Reserva de potência do motor
| Potência absorvida | Reserva recomendada |
|---|---|
| Até 2 cv | 50% |
| 3 a 5 cv | 30% |
| 6 a 10 cv | 25% |
| 11 a 25 cv | 15% |
| Acima de 25 cv | 10% |
Some a reserva à potência absorvida no ponto de trabalho para escolher o motor comercial. cv significa cavalo-vapor.
A construção da FBE 2″
Os materiais e opcionais abaixo são opções de fornecimento. A configuração final depende do fluido e das condições de serviço.
Opções de materiais por componente
Opções de construção da série FBE. O material de cada componente, a vedação e os acessórios são definidos para o fluido e as condições de serviço. Confirme a composição disponível para o modelo na especificação do fornecimento.
- Carcaça e tampas
- Ferro fundido ASTM A48 CL30, ferro fundido nodular ASTM A536 60-40-18, aço carbono ASTM A216 WCB ou aço inox ASTM A743 CF8M.
- Eixos e engrenagens
- Aço SAE 1045 ou aço inox AISI 316L. Tratamentos especiais sob consulta.
- Buchas
- Bronze autolubrificante, ferro fundido, PTFE (Teflon), grafite ou metal patente.
- Válvula de alívio
- Latão ou aço inox AISI 304.
Guia de materiais e opcionais por condição de serviço
Fluido e ponto de trabalho
Informe fluido, vazão, pressão diferencial, temperatura e viscosidade nas condições de bombeamento. Avalie esses dados junto com a rotação e as condições de sucção. Informe também a frequência da rede (50 ou 60 Hz). A bomba de engrenagem desloca um volume de líquido a cada volta do eixo; por isso, a vazão depende da rotação definida pelo motor e pela transmissão.
Vedação e materiais
Confirme o material de cada componente e a vedação da configuração. Gaxeta, selo mecânico e retentor são opções da série; a disponibilidade depende da configuração do fornecimento.
Aquecimento
A câmara CA usa circulação de fluido de aquecimento.
Os limites dependem do modelo e da configuração. Não considere os máximos como simultâneos. Antes de instalar, confirme as conexões, a classe de flange, a vedação e o desenho dimensional do conjunto.
Composição por execução
Materiais por componente da bomba de engrenagem FBE
A carcaça e as tampas da FBE são de ferro fundido ASTM A48 CL30, nodular ASTM A536 60-40-18, aço carbono ASTM A216 WCB ou inox ASTM A743 CF8M, e eixos e engrenagens são de aço SAE 1045 ou inox AISI 316L. A execução em bronze usa ASTM B584 C93700, e a tabela por configuração está abaixo.
Opções da série
| Componente | Opções de material | Designação |
|---|---|---|
| Carcaça e tampas O bronze é uma execução própria da série; a composição está na tabela por configuração, abaixo. | Ferro fundido | ASTM A48 CL30 |
| Ferro fundido nodular | ASTM A536 60-40-18 | |
| Aço carbono | ASTM A216 WCB | |
| Aço inox | ASTM A743 CF8M | |
| Bronze | ASTM B584 C93700 (SAE J462 64) | |
| Eixos e engrenagens Tratamentos especiais sob consulta. Na execução em bronze, os eixos são AISI 316 e as engrenagens SAE J462 63. | Aço | SAE 1045 |
| Aço inox | AISI 316L | |
| Bronze, engrenagens | SAE J462 63 | |
| Bronze, eixos | AISI 316 | |
| Buchas | Bronze autolubrificante | — |
| Ferro fundido | — | |
| PTFE (Teflon) | — | |
| Grafite | — | |
| Metal patente | — | |
| Válvula de alívio | Latão | — |
| Aço inox | AISI 304 |
Cada coluna é uma execução da bomba (ferro fundido, nodular, aço carbono, inox, bronze). As designações ASTM, SAE e AISI identificam cada material. A FB Bombas confirma a composição de cada fornecimento na proposta.
Composição por execuçãoCada componente em ferro fundido, nodular, aço carbono, inox e bronze
| Componente | Ferro fundido | Nodular | Aço carbono | Inox | Bronze |
|---|---|---|---|---|---|
| Carcaça | ASTM A48 CL30 | ASTM A536 60-40-18 | ASTM A216 WCB | ASTM A743 CF8M | ASTM B584 C93700 (SAE J462 64) |
| Tampa frontal e traseira | ASTM A48 CL30 | ASTM A536 60-40-18 | ASTM A216 WCB | ASTM A743 CF8M | ASTM B584 C93700 (SAE J462 64) |
| Tampão (para câmara) | ASTM A48 CL30 | ASTM A536 60-40-18 | ASTM A216 WCB | ASTM A743 CF8M | ASTM B584 C93700 (SAE J462 64) |
| Bucha | Bronze TM 23 | Grafite | Bronze TM 23 | Teflon | Teflon |
| Eixo motriz | SAE 1045 | SAE 8620 | SAE 1045 | AISI 316La | AISI 316 |
| Eixo acionado | SAE 1045 | SAE 8620 | SAE 1045 | AISI 316La | AISI 316 |
| Engrenagem motriz | SAE 1045 | SAE 8640 | SAE 1045 | AISI 316La | SAE J462 63 |
| Engrenagem acionada | SAE 1045 | SAE 8640 | SAE 1045 | AISI 316La | SAE J462 63 |
| Parafusos | Aço 5.8 | Aço 5.8 | Aço 5.8 | AISI 304 | AISI 304 |
| Porcas | Aço 5.8 | Aço 5.8 | Aço 5.8 | AISI 304 | AISI 304 |
| Aperta gaxeta | ASTM A48 CL30 | ASTM A536 60-40-18 | ASTM A216 WCB | ASTM A743 CF8M | ASTM B584 C93700 (SAE 64) |
| Gaxeta | Grafitada | Grafitada | Grafitada | Teflonada | Teflonada |
| Válvula de alívio | Latão | AISI 304 | Latão | AISI 304 | AISI 304 |
| Selo mecânico | Conforme aplicação | Conforme aplicação | Conforme aplicação | Conforme aplicação | Conforme aplicação |
| Sobreposta | SAE 1020 | AISI 304 | SAE 1020 | AISI 304 | AISI 304 |
| Trava da mola | SAE 1020 | AISI 304 | SAE 1020 | AISI 304 | AISI 304 |
| Pino | Aço | Aço | Aço | AISI 304 | AISI 304 |
| Bujão | SAE 1045 | SAE 1045 | SAE 1045 | AISI 304 | AISI 304 |
| Chavetas | SAE 1045 | SAE 1045 | SAE 1045 | AISI 304 | AISI 304 |
| Sobre tampa | ASTM A48 CL30 | ASTM A536 60-40-18 | ASTM A216 WCB | AISI 304 | AISI 304 |
| Redutor de vazão | ASTM A48 CL30 | ASTM A536 60-40-18 | ASTM A216 WCB | AISI 304 | AISI 304 |
| Flange | SAE 1020 | AISI 304 | SAE 1020 | AISI 304 | AISI 304 |
| Contra-flange | ASTM A48 CL30 | ASTM A536 60-40-18 | ASTM A216 WCB | ASTM A743 CF8M | ASTM B584 C93700 (SAE J462 64) |
Esta é a composição padrão de cada execução. A proposta confirma a composição de cada fornecimento.
Nota a: nos eixos e engrenagens em inox, a oferta atual é AISI 316L. Na coluna Bronze, os eixos são AISI 316.
Como opção, os eixos podem ser SAE 8620 e as engrenagens SAE 8640, ou outro material, conforme a aplicação.
A FB Bombas também fornece buchas em ferro fundido e em metal patente.
- A câmara de aquecimento CA é opcional neste diâmetro, na faixa de FBE 1.1/2″ a 6″.
- Para fluidos com sólidos em suspensão, consulte a FB Bombas antes de definir a configuração.
- Os eixos da FBE são apoiados internamente em buchas; o rolamento pertence ao mancal externo opcional.
A válvula de alívio interna é uma opção de fornecimento, a definir na especificação do conjunto.
Vedação, acessórios e conexões
Vedação
- Gaxeta — pressionada pelo aperta-gaxeta e regulada por porca sextavada
- Selo mecânico tipo 21 — cerâmica × grafite × viton, mola AISI 304
- Retentor — instalado na tampa ou carcaça de fabricação especial
- Acoplamento magnético — vedação especial para aplicações onde não pode haver vazamento, com fluidos corrosivos, tóxicos ou explosivos
Acessórios
- Acionamento
- Motor elétrico ou a combustível.
- Acoplamento
- Flexível, com ou sem espaçador, padrão FB Bombas ou de outros fabricantes.
- Proteção do acoplamento
- Protetor padrão FB Bombas em aço carbono ou material anticentelhante.
- Base
- Aço estrutural soldado ou chapa perfil "U".
- Placa de identificação
- Alumínio ou aço inox.
Conexões auxiliares
| Conexão | Função | Rosca |
|---|---|---|
| D1 | Dreno | 5/16″ BSW |
| D2 | Dreno | 5/16″ BSW |
| D31 | Dreno da sobreposta | 1/4″ NPT |
| M11 | Instrumento de medição | 1/4″ NPT |
| M21 | Instrumento de medição | 1/4″ NPT |
| C1 | Entrada da câmara de aquecimento | 1/2″ BSP |
| C2 | Saída da câmara de aquecimento | 1/2″ BSP |
| F11 | Flush de selagem | 1/4″ NPT |
| Q11 | Quench de selagem | 1/4″ NPT |
1 Feita somente conforme a aplicação e o pedido do cliente.
C1/C2: Medidas da câmara para quando não há fornecimento de interligação.

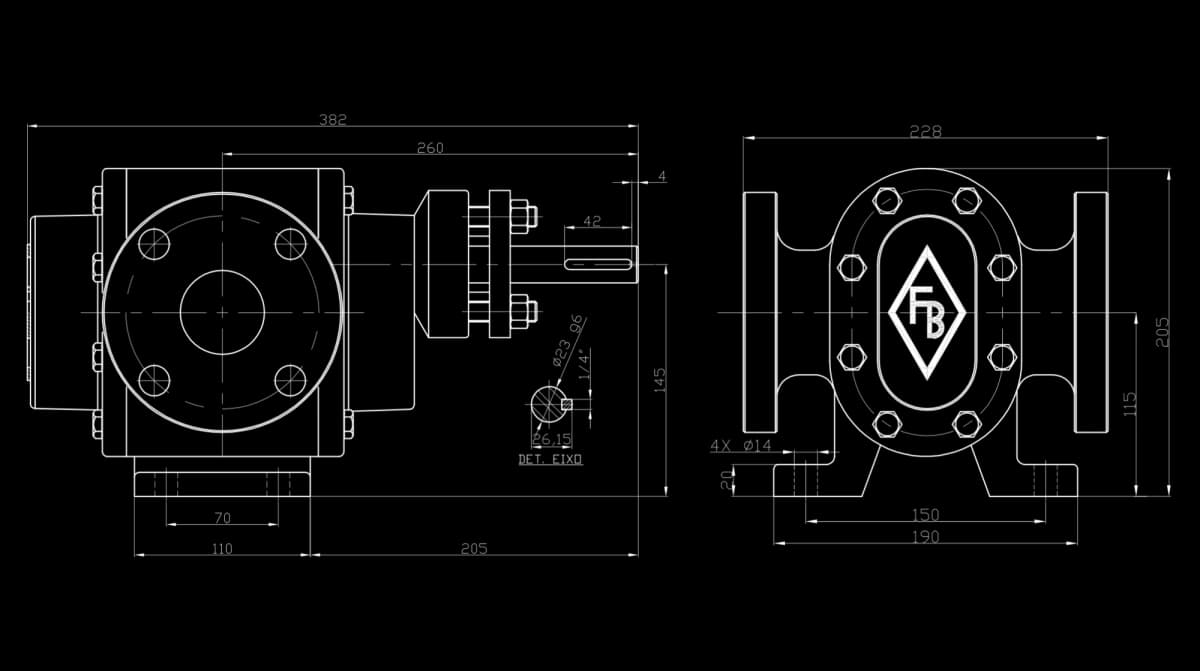

Desenho dimensional do diâmetro
Consulte as cotas de seleção e instalação no desenho da engenharia da FB Bombas. Toque ou passe o cursor sobre uma cota, ou percorra a tabela para destacar a mesma medida no desenho e na tabela.
Selecione uma cota no desenho ou uma linha da tabela.
Link direto desta cotaCtrl + rolagem ou pinça para ampliar; arraste para mover.Use a pinça para ampliar e arraste para mover.
Selecione uma cota no desenho ou uma linha da tabela.
Link direto desta cotaCtrl + rolagem ou pinça para ampliar; arraste para mover.Use a pinça para ampliar e arraste para mover.
Selecione uma cota no desenho ou uma linha da tabela.
Link direto desta cotaCtrl + rolagem ou pinça para ampliar; arraste para mover.Use a pinça para ampliar e arraste para mover.
Ficha de instalação do FBE 2″
CA: com câmara de aquecimento.
Cabe na minha base?Espaço e base
| Cota | Padrão | CA |
|---|---|---|
| AComprimento total | 382 mm | 382 mm |
| LFace a face dos bocais | 228 mm | 263 mm |
| KAltura total | 205 mm | 267 mm |
| CAltura do eixo à base | 145 mm | 165 mm |
| EComprimento da base | 110 mm | 115 mm |
| ILargura da base | 190 mm | 200 mm |
| GEspessura da base | 20 mm | 15 mm |
| DFuração da base, vista lateral | 70 mm | 80 mm |
| HEntre-furos da base, vista frontal | 150 mm | 164 mm |
| MDiâmetro dos furos da base | 14 mm | 14 mm |
| Peso de referência | 39 kg | 43 kg |
Peso da execução indicada na tabela, STD ou CA.
D: de 1/8″ a 1/2″, da borda da base ao centro do furo; de 3/4″ a 4″, entre os centros dos furos (Fig. 7 e 9).
Baixar o catálogo FBE 2026 (PDF)
Cotas em milímetros, salvo valores expressamente indicados em polegadas. Peso em quilogramas. Ø nominal conforme a tabela de seleção.
Acoplamento Que acoplamento uso? · letras n, o, p, F
| Cota | Padrão | CA |
|---|---|---|
| nDiâmetro da ponta do eixo | 23 mm | 23 mm |
| oAltura da ponta do eixo sobre a chaveta | 26,15 mm | 26,15 mm |
| pLargura da chaveta | 1/4″ | 1/4″ |
| FBorda traseira da base à ponta do eixo | 315 mm | 317,5 mm |
| Ajuste | não consta no desenho | g6 |
Tubulação Como ligo a tubulação? · letras B, J
| Cota | Padrão | CA |
|---|---|---|
| BEixo dos bocais à ponta do eixo | 260 mm | 260 mm |
| JAltura dos bocais à base | 115 mm | 135 mm |
Cotas conferidas com o desenho DIMB20-019.07; correspondências e diferenças constam da tabela completa.
Comparar variantes
O que muda de uma variante para outra, cota a cota.
| Cota | Standard VálvulaFBE 2″ VÁLVULA · DIMB20-013.07 | SeloFBE 2″ SELO · DIMB20-006.07 | CA StandardFBE 2″ CA · DIMB20-019.07 |
|---|---|---|---|
| Comprimento total | 449 | 382difere da primeira coluna | 382difere da primeira coluna |
| Distância entre faces dos bocais | 228 | 228 | 263difere da primeira coluna |
| Altura total | 205 | 205 | 267difere da primeira coluna |
| Altura do eixo à base | 145 | 145 | 165difere da primeira coluna |
| Altura dos bocais à base | 115 | 115 | 135difere da primeira coluna |
| Bocal à ponta do eixo | 260 | 260 | 260 |
| Borda dianteira da base à ponta do eixo | 205 | 205 | 202,5difere da primeira coluna |
| Diâmetro da ponta do eixo | Ø23 g6 | Ø22,22 h8difere da primeira coluna | Ø23 g6 |
| Largura da chaveta | 1/4″ | 1/4″ | 1/4″ |
| Altura da ponta do eixo sobre a chaveta | 26,15 | 25,4difere da primeira coluna | 26,15 |
| Comprimento do rasgo de chaveta | 42 | 42 | 42 |
| Comprimento da base | 110 | 110 | 115difere da primeira coluna |
| Largura da base | 190 | 190 | 200difere da primeira coluna |
| Espessura da base | 20 | 20 | 15difere da primeira coluna |
| Distância entre furos da base, vista lateral | 70 | 70 | 80difere da primeira coluna |
| Distância entre furos da base, vista frontal | 150 | 150 | 164difere da primeira coluna |
| Furos de fixação da base | 4× Ø14 | 4× Ø14 | Ø14 (4×)difere da primeira coluna |
Só cotas impressas; “—” = não cotado naquele desenho.
Medidas para seleção e instalação. Para fabricação ou para o projeto da base, peça a revisão vigente do desenho. A cota impressa no desenho prevalece sobre qualquer outro valor desta tabela.
Tabela completa de cotas (20)
| Cód. | Como impresso | O que mede | Vista | Categoria |
|---|---|---|---|---|
| Dimensões externas | ||||
| E1 | 449 | Comprimento total | Vista lateral | Cotada |
| E2 | 382 | Comprimento do corpo à ponta do eixo | Vista lateral | Cotada |
| E3 | 228 | Face a face dos bocais | Vista frontal | Cotada |
| E4 | 205 | Altura total | Vista frontal | Cotada |
| Posição | ||||
| P1 | 260 | Bocal à ponta do eixo | Vista lateral | Cotada |
| P2 | 145 | Altura do eixo à base | Vista lateral | Cotada |
| P3 | 205 | Borda dianteira da base à ponta do eixo | Vista lateral | Cotada |
| P4 | 115 | Altura dos bocais à base | Vista frontal | Cotada |
| Base e fixação | ||||
| B1 | 70 | Entre-furos da base, vista lateral | Vista lateral | Cotada |
| B2 | 110 | Comprimento da base | Vista lateral | Cotada |
| B3 | 4× Ø14 | Furos de fixação da base | Vista frontal | Cotada |
| B4 | 20 | Espessura da base | Vista frontal | Cotada |
| B5 | 150 | Entre-furos da base, vista frontal | Vista frontal | Cotada |
| B6 | 190 | Largura da base | Vista frontal | Cotada |
| Ponta do eixo | ||||
| S1 | 4 | Fim do rasgo de chaveta à ponta do eixo | Vista lateral | Cotada |
| S2 | 42 | Comprimento do rasgo de chaveta | Vista lateral | Cotada |
| S3 | Ø23 g6 | Diâmetro da ponta do eixo | Det. eixo | Cotada |
| S4 | 1/4″ | Largura da chaveta | Det. eixo | Cotada |
| S5 | 26,15 | Altura da ponta do eixo sobre a chaveta | Det. eixo | Cotada |
| Acessórios | ||||
| A1 | 64 | Comprimento do conjunto da válvula | Vista lateral | Cotada |
Selo do desenho · DIMB20-013.07
Selo do desenho · DIMB20-013.07
- Título
- DIMENSIONAL DA BOMBA
- Revisão
- 01
- Data
- 14/05/07
- Modelo da bomba
- FBE 2″ VÁLVULA
- Código da bomba
- E20201V
- Modelo pai
- E20201ST
- Desenhado
- DNS
- Verificado
- RM
- Aprovado
- RM
- Responsável técnico
- RAFAEL MORASSI
- Escala
- S/ESC
- Material impresso neste desenho de referência
- FOFO
- Folha
- 1 DE 1
- Origem
- ENGENHARIA
| Revisão | Modificação | Data | Por |
|---|---|---|---|
| 01 | ALTERAÇÃO DO FLANGE P/ FF | 19-01-12 | LGO |
Tolerâncias
| ACIMA DE 0.5 ATÉ 3 | ± 0,05 |
|---|---|
| ACIMA DE 3 ATÉ 6 | ± 0,05 |
| ACIMA DE 6 ATÉ 30 | ± 0,10 |
| ACIMA DE 30 ATÉ 120 | ± 0,16 |
| ACIMA DE 120 ATÉ 400 | ± 0,20 |
| ACIMA DE 400 ATÉ 1.000 | ± 0,30 |
| ACIMA DE 1.000 ATÉ 2.000 | ± 0,50 |
| ACIMA DE 2.000 ATÉ 4.000 | ± 0,80 |
AS INFORMAÇÕES DESTE DOCUMENTO SÃO PROPRIEDADE DA FB BOMBAS,SENDO PROIBIDA A UTILIZAÇÃO FORA DA SUA FINALIDADE.
Abrir o PDF do desenho DIMB20-013.07, revisão 01PDF em português
Medidas para seleção e instalação. Para fabricação ou para o projeto da base, peça a revisão vigente do desenho. A cota impressa no desenho prevalece sobre qualquer outro valor desta tabela.
Tabela completa de cotas (19)
| Cód. | Como impresso | O que mede | Vista | Categoria |
|---|---|---|---|---|
| Dimensões externas | ||||
| E1 | 382 | Comprimento total | Vista lateral | Cotada |
| E2 | 228 | Face a face dos bocais | Vista frontal | Cotada |
| E3 | 205 | Altura total | Vista frontal | Cotada |
| Posição | ||||
| P1 | 260 | Bocal à ponta do eixo | Vista lateral | Cotada |
| P2 | 145 | Altura do eixo à base | Vista lateral | Cotada |
| P3 | 205 | Borda dianteira da base à ponta do eixo | Vista lateral | Cotada |
| P4 | 115 | Altura dos bocais à base | Vista frontal | Cotada |
| Base e fixação | ||||
| B1 | 70 | Entre-furos da base, vista lateral | Vista lateral | Cotada |
| B2 | 110 | Comprimento da base | Vista lateral | Cotada |
| B3 | 4× Ø14 | Furos de fixação da base | Vista frontal | Cotada |
| B4 | 20 | Espessura da base | Vista frontal | Cotada |
| B5 | 150 | Entre-furos da base, vista frontal | Vista frontal | Cotada |
| B6 | 190 | Largura da base | Vista frontal | Cotada |
| Ponta do eixo | ||||
| S1 | 67 | Face da luva do selo ao fim do rasgo de chaveta | Vista lateral | Cotada |
| S2 | 4 | Fim do rasgo de chaveta à ponta do eixo | Vista lateral | Cotada |
| S3 | 42 | Comprimento do rasgo de chaveta | Vista lateral | Cotada |
| S4 | Ø22,22 h8 | Diâmetro da ponta do eixo | Corte B-B | Cotada |
| S5 | 1/4″ | Largura da chaveta | Corte B-B | Cotada |
| S6 | 25,4 | Altura da ponta do eixo sobre a chaveta | Corte B-B | Cotada |
Selo do desenho · DIMB20-006.07
Selo do desenho · DIMB20-006.07
- Título
- DIMENSIONAL DA BOMBA
- Revisão
- 01
- Data
- 14/05/07
- Modelo da bomba
- FBE 2″ SELO
- Código da bomba
- E20201S
- Modelo pai
- E20201ST
- Desenhado
- DNS
- Verificado
- RM
- Aprovado
- RM
- Responsável técnico
- RAFAEL MORASSI
- Escala
- S/ESC
- Material impresso neste desenho de referência
- FOFO
- Folha
- 1 DE 1
- Origem
- ENGENHARIA
| Revisão | Modificação | Data | Por |
|---|---|---|---|
| 01 | ALTERAÇÃO DO FLANGE P/ FF | 27/02/12 | LGO |
Tolerâncias
| ACIMA DE 0.5 ATÉ 3 | ± 0,05 |
|---|---|
| ACIMA DE 3 ATÉ 6 | ± 0,05 |
| ACIMA DE 6 ATÉ 30 | ± 0,10 |
| ACIMA DE 30 ATÉ 120 | ± 0,16 |
| ACIMA DE 120 ATÉ 400 | ± 0,20 |
| ACIMA DE 400 ATÉ 1.000 | ± 0,30 |
| ACIMA DE 1.000 ATÉ 2.000 | ± 0,50 |
| ACIMA DE 2.000 ATÉ 4.000 | ± 0,80 |
AS INFORMAÇÕES DESTE DOCUMENTO SÃO PROPRIEDADE DA FB BOMBAS,SENDO PROIBIDA A UTILIZAÇÃO FORA DA SUA FINALIDADE.
Abrir o PDF do desenho DIMB20-006.07, revisão 01PDF em português
Medidas para seleção e instalação. Para fabricação ou para o projeto da base, peça a revisão vigente do desenho. A cota impressa no desenho prevalece sobre qualquer outro valor desta tabela.
Tabela completa de cotas (21)
| Cód. | Como impresso | O que mede | Vista | Categoria |
|---|---|---|---|---|
| Dimensões externas | ||||
| E1 | 382 | Comprimento total | Vista lateral | Cotada |
| E2 | 263 | Face a face dos bocais | Vista frontal | Cotada |
| E3 | 267 | Altura total | Vista frontal | Cotada |
| Posição | ||||
| P1 | 260 | Bocal à ponta do eixo | Vista lateral | Cotada |
| P2 | 165 | Altura do eixo à base | Vista lateral | Cotada |
| P3 | 202,5 | Borda dianteira da base à ponta do eixo | Vista lateral | Cotada |
| P4 | 135 | Altura dos bocais à base | Vista frontal | Cotada |
| Base e fixação | ||||
| B1 | 80 | Entre-furos da base, vista lateral | Vista lateral | Cotada |
| B2 | 115 | Comprimento da base | Vista lateral | Cotada |
| B3 | Ø14 (4×) | Furos de fixação da base | Vista frontal | Cotada |
| B4 | 23 | Altura da base com ressalto central | Vista frontal | Cotada |
| B5 | 15 | Espessura da base | Vista frontal | Cotada |
| B6 | 164 | Entre-furos da base, vista frontal | Vista frontal | Cotada |
| B7 | 200 | Largura da base | Vista frontal | Cotada |
| Ponta do eixo | ||||
| S1 | 80 | Face do flange de acoplamento à ponta do eixo | Vista lateral | Cotada |
| S2 | 4 | Fim do rasgo de chaveta à ponta do eixo | Vista lateral | Cotada |
| S3 | 42 | Comprimento do rasgo de chaveta | Vista lateral | Cotada |
| S4 | Ø23 g6 | Diâmetro da ponta do eixo | Det. eixo | Cotada |
| S5 | 1/4″ | Largura da chaveta | Det. eixo | Cotada |
| S6 | 26,15 | Altura da ponta do eixo sobre a chaveta | Det. eixo | Cotada |
| Conexões | ||||
| N1 | ROSCA 1/2″- BSP | Rosca do furo superior | Vista frontal | Cotada |
Selo do desenho · DIMB20-019.07
Selo do desenho · DIMB20-019.07
- Título
- DIMENSIONAL DA BOMBA
- Revisão
- 00
- Data
- 14/05/07
- Modelo da bomba
- FBE 2″ CA
- Código da bomba
- E2020CA1ST
- Modelo pai
- E20201ST
- Desenhado
- DNS
- Verificado
- RM
- Aprovado
- RM
- Responsável técnico
- RAFAEL MORASSI
- Escala
- S/ESC
- Material impresso neste desenho de referência
- FOFO
- Folha
- 1 DE 1
- Origem
- ENGENHARIA
| Revisão | Modificação | Data | Por |
|---|---|---|---|
| 01 | ALTERAÇÃO DO FLANGE P/ FF | 30-01-12 | LUCAS |
Tolerâncias
| ACIMA DE 0.5 ATÉ 3 | ± 0,05 |
|---|---|
| ACIMA DE 3 ATÉ 6 | ± 0,05 |
| ACIMA DE 6 ATÉ 30 | ± 0,10 |
| ACIMA DE 30 ATÉ 120 | ± 0,16 |
| ACIMA DE 120 ATÉ 400 | ± 0,20 |
| ACIMA DE 400 ATÉ 1.000 | ± 0,30 |
| ACIMA DE 1.000 ATÉ 2.000 | ± 0,50 |
| ACIMA DE 2.000 ATÉ 4.000 | ± 0,80 |
AS INFORMAÇÕES DESTE DOCUMENTO SÃO PROPRIEDADE DA FB BOMBAS,SENDO PROIBIDA A UTILIZAÇÃO FORA DA SUA FINALIDADE.
Abrir o PDF do desenho DIMB20-019.07, revisão 00PDF em português
Medidas em milímetros.
Documentos e peças
Catálogo, manual, curvas e desenhos do diâmetro, e a lista de peças de reposição.
Curvas e desenhos do diâmetro
Catálogos da linha
Os catálogos complementam os manuais técnicos. Para dimensionamento e limites de operação, consulte a documentação específica e a engenharia.
Documentos do diâmetro (7)
Os arquivos incluem arranjos deste diâmetro. Confira o código, a variante e a rotação indicados em cada documento antes de selecionar o conjunto.
Peças e reposição
Lista de peças · FBE 1.1/2″–2″–3″ com gaxeta DIN EN 24250
A lista padrão corresponde à construção com gaxeta. A numeração das peças segue a DIN EN 24250. Os conjuntos opcionais detalham as peças de cada configuração.
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 102 | Carcaça | 1 |
| 163.1 | Tampa frontal | 1 |
| 163.2 | Tampa traseira | 1 |
| 210 | Eixo motriz | 1 |
| 213 | Eixo acionado | 1 |
| 400.1 | Junta (tampa / carcaça) | 2 |
| 452 | Aperta-gaxeta | 1 |
| 461 | Gaxeta | 5 |
| 540 | Bucha | 4 |
| 560 | Pino | 4 |
| 87-2.1 | Engrenagem motriz | 2 |
| 87-2.2 | Engrenagem acionada | 2 |
| 901 | Parafuso sextavado | 16 |
| 902 | Prisioneiro | 2 |
| 912 | Bujão | 2 |
| 920 | Porca sextavada | 2 |
| 940.1 | Chaveta | 2 |
| 940.2 | Chaveta | 1 |
Conjuntos opcionais
Selo mecânico
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 163.3 | Tampa traseira para a vedação | 1 |
| 210.1 | Eixo motriz para selo mecânico | 1 |
| 400.3 | Junta (sobreposta / flange) | 1 |
| 433 | Selo mecânico | 1 |
| 471 | Sobreposta | 1 |
| 574 | Trava da mola | 1 |
| 540.2 | Bucha para selo mecânico | 1 |
| 723 | Flange | 1 |
| 914.2 | Parafuso cabeça sextavado interno | 4 |
| 914.3 | Parafuso cabeça sextavado interno | 1 |
| 916 | Parafuso sem cabeça sextavado interno | 3 |
| 940.1 | Chaveta | 1 |
Retentor
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 163.4 | Tampa traseira para a vedação | 1 |
| 210 | Eixo | 1 |
| 421 | Retentor | 2 |
| 940.1 | Chaveta | 1 |
Câmara de aquecimento (CA)
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 102.4 | Carcaça com câmara | 1 |
| 400.2 | Junta (tampão / carcaça) | 2 |
| 901.3 | Parafuso sextavado | 8 |
Peças que a versão com câmara acrescenta. A lista completa dessa versão difere da lista padrão.
Mancal externo
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 210.2 | Eixo motriz para mancal externo | 1 |
| 330 | Suporte do mancal | 1 |
| 321 | Rolamento | 1 |
| 910.1 | Chaveta | 1 |
Válvula de alívio
| Nº da peça | Descrição | Qtd. |
|---|---|---|
| 484 | Suporte da mola | 1 |
| 580 | Porca chapéu | 1 |
| 59-6 | Esfera | 1 |
| 71-2 | Niple | 1 |
| 756 | Mola | 1 |
| 757 | Parafuso de comando | 1 |
| 924 | Porca de comando | 1 |
Usar a tampa (163) para a válvula.
Defina o fornecimento
Condições de seleção, pedido de cotação, dúvidas e os diâmetros próximos, num só lugar.
Condições de seleção deste modelo
A FBE 2″ atende aplicações de grande porte, transferência de alta capacidade, processos industriais. Neste diâmetro a viscosidade vai até 50.000 SSU, com rotação de 300–1.150 rpm; quanto mais viscoso o fluido, menor a rotação. A câmara de aquecimento CA está disponível. Há 2 modelos neste diâmetro: o código FBE-2 identifica o modelo nas curvas e nos desenhos; materiais, vedação e opcionais são definidos na especificação do conjunto.
Entre as aplicações da série FBE estão óleos em geral, asfalto, resinas, tintas e vernizes: veja a bomba de engrenagem para óleo, a bomba de engrenagem para resinas e a aplicação em asfalto, betume e piche.
Avaliação da série FBE: 4,8/5 · 89 avaliações de clientes
Sobre esta nota
Valores consolidados informados pela FB Bombas a partir de sua planilha de avaliações de clientes. A nota e a quantidade referem-se à série; não são contagens independentes de cada modelo ou configuração.
Solicite a configuração deste modelo FBE
O código do modelo acompanha o pedido; a engenharia confirma a configuração.
Dados para especificar o conjunto
- Fluido bombeado
- Vazão requerida
- Pressão diferencial
- Temperatura de trabalho
- Viscosidade na temperatura de trabalho
- Condições de sucção
- Frequência da rede elétrica
- Vedação e materiais desejados
- Acionamento previsto
Em estoque, em todas as configurações. Quantidade e valores são confirmados pela equipe.
Dúvidas sobre a FBE 2″ (7)
Qual é a vazão de referência da FBE 2″?
A referência publicada para este modelo é 200 L/min, com rotação máxima de 1.150 rpm. Confira a vazão na pressão de recalque necessária pela tabela do modelo. Vazão máxima e pressão máxima são limites distintos, não um único ponto de trabalho.
A FBE 2″ pode ter câmara de aquecimento?
O opcional CA, com câmara de aquecimento, está disponível neste diâmetro. Defina o meio de aquecimento, a viscosidade e a temperatura do fluido com a FB Bombas antes de selecionar vedação, acionamento e ponto de trabalho.
Quais dados enviar para especificar a FBE 2″?
Informe fluido, vazão requerida, pressão diferencial, temperatura de operação e viscosidade. O limite de viscosidade publicado para este diâmetro é 50.000 SSU; rotação, materiais e vedação são definidos para o serviço real. Inclua as condições de sucção e o acionamento previsto.
A FBE 2″ está em estoque?
Sim: a FBE 2″ fica em estoque em Cabreúva-SP, em todas as configurações e opcionais. Solicite uma cotação com o código FBE-2; a FB Bombas confirma a quantidade disponível, os valores e o dimensional do fornecimento. Os arquivos existentes cobrem arranjos específicos; confira variante e conexões antes de definir a instalação.
Quantas engrenagens tem a FBE 2″?
A FBE 2″ usa quatro engrenagens bi-helicoidais, duas motrizes e duas acionadas, com engrenagem de 68 mm de diâmetro, 60 mm de comprimento e 14 dentes, sobre eixo padrão de 23 mm. O sentido de rotação é horário, com opção anti-horário visto do lado do acionamento.
Qual rotação usar na FBE 2″ conforme a viscosidade?
A rotação depende da viscosidade neste diâmetro: 250–2.500 SSU: 1.150 rpm (direta), 2.500–7.500 SSU: 850 rpm (direta), 7.500–10.000 SSU: 700–500 rpm (polia ou redutor) e 10.000–50.000 SSU: 500–300 rpm (polia ou redutor). Acima da faixa de transmissão direta, polia ou redutor reduzem a rotação; o ponto de trabalho e a curva confirmam a escolha final.
Quais peças de reposição compõem a FBE 2″?
Na construção com gaxeta, a lista padrão traz 18 itens numerados conforme DIN EN 24250, a começar por carcaça, tampa frontal, tampa traseira, eixo motriz, eixo acionado e junta (tampa / carcaça). Selo mecânico, retentor, câmara de aquecimento (CA), mancal externo e válvula de alívio têm listas próprias. Informe o código FBE-2 e o número da peça ao pedir reposição.
Modelos FBE em diâmetros próximos
Diâmetros próximos ajudam a comparar a linha. A troca de modelo exige validar novamente o ponto de trabalho.
