Em resumo
Bomba de engrenagem interna usa um rotor que gira dentro de uma coroa, separados por uma meia-lua fixa — deslocamento positivo com operação silenciosa, baixa pulsação e vazão proporcional à rotação.
Indicada para fluidos sensíveis ao cisalhamento e viscosos: chocolate, mel, cremes, adesivos, tintas, polímeros e derivados de petróleo — faixa de viscosidade de 1 até mais de 1.000.000 cP.
Vazão típica: 1 a 600 m³/h · pressão até 16 bar · temperatura até 300°C com camisa de aquecimento opcional (vapor até 185°C ou fluido térmico até 232°C).
Norma de referência: API 676 — bombas de deslocamento positivo para serviço químico e petroquímico.
Série FBEI da FB Bombas: 10 modelos catalogados de 1" a 4" em três configurações construtivas + FBEI-LS engineered-to-order para grandes capacidades — autoescorvante, reversível, fabricada e testada em bancada própria em Cabreúva-SP.
Atualizado em
O que é uma bomba de engrenagem interna?
Bomba de engrenagem interna usa um rotor interno (engrenagem motora) que gira dentro de uma coroa externa (engrenagem anel), separados por uma meia-lua fixa. Esse arranjo cria câmaras de bombeamento que transportam o fluido com baixíssima pulsação e operação silenciosa. A Série FBEI da FB Bombas atende fluidos de 1 até mais de 1.000.000 cP.
Como funciona o princípio da meia-lua?
A meia-lua é um separador fixo posicionado entre o rotor e a coroa. Ela isola hermeticamente a câmara de sucção da câmara de descarga, impedindo refluxo e garantindo direcionalidade do fluxo. O fluido é capturado entre os dentes e a superfície da meia-lua, sendo transportado por deslocamento positivo até a saída.
Qual a diferença entre engrenagem interna e externa?
Na engrenagem externa (Série FBE), duas engrenagens idênticas giram em sentidos opostos — design robusto para alta pressão até 22 kgf/cm². Na interna (Série FBEI), o rotor gira dentro da coroa com meia-lua separadora — operação mais silenciosa, menor pulsação, ideal para produtos sensíveis ao cisalhamento como chocolate, adesivos e tintas.
A FBEI pode operar com fluidos quentes?
Sim. A Série FBEI pode ser fornecida com camisa de aquecimento integrada que mantém a temperatura do fluido durante a operação. A camisa suporta vapor até 185°C ou fluido térmico até 232°C. A versão FBEI-LS (Large Size) com redutor integrado atende aplicações pesadas com asfalto e betume em alta temperatura.
Existe fabricante brasileiro de bomba de engrenagem interna?
Sim. A FB Bombas — fabricante de bombas industriais desde 1944 — produz a Série FBEI de bombas de engrenagem interna em Cabreúva-SP: 10 modelos catalogados de 1" a 4", três configurações construtivas, conformidade API 676 e versão FBEI-LS de grande porte para asfalto e óleos pesados. Engenharia, usinagem CNC e bancada de teste no mesmo parque fabril.

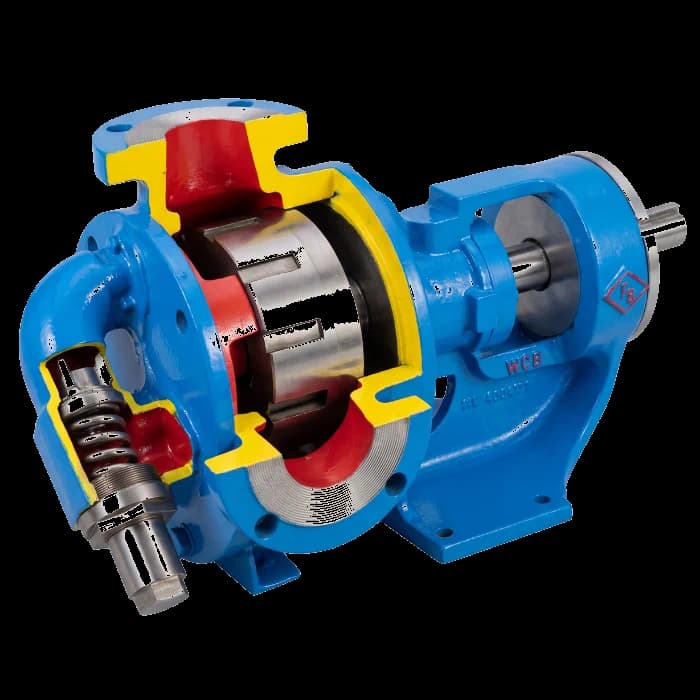

O Que É a Engrenagem Interna?
Princípio da meia-lua e deslocamento positivo suave
A bomba de engrenagem interna utiliza um rotor com dentes externos que gira dentro de uma coroa com dentes internos. Entre eles, um elemento fixo em forma de crescente — a meia-lua — isola a câmara de sucção da câmara de descarga. O fluido é capturado entre os dentes e a meia-lua e transportado por deslocamento positivo com pulsação mínima.
Essa tecnologia oferece operação excepcionalmente silenciosa e fluxo suave, tornando-a ideal para produtos sensíveis ao cisalhamento como chocolate, adesivos, tintas e produtos farmacêuticos. A série FBEI da FB Bombas inclui válvula de alívio integrada, opção de camisa de aquecimento e versão FBEI-LS grande porte com redutor.
Operação silenciosa — a mais suave do mercado
Válvula de alívio integrada contra sobrepressão
Camisa de aquecimento (vapor até 185°C / térmico até 232°C)
Versão FBEI-LS grande porte com redutor para aplicações pesadas
Como Funciona?
Ciclo de bombeamento com meia-lua em 4 fases
Sucção
O rotor é acionado pelo eixo e arrasta a coroa por engrenamento. Na zona de desengate, o volume se expande criando vácuo parcial que aspira o fluido.
Isolamento pela Meia-Lua
O separador em forma de crescente isola hermeticamente a câmara de sucção da descarga, impedindo refluxo e garantindo direcionalidade.
Transporte Volumétrico
O fluido aprisionado entre os dentes e a meia-lua é transportado da sucção à descarga com deslocamento positivo — volume por rotação constante.
Descarga Suave
Na zona de reengrenamento, o volume se reduz e força o fluido para fora com pulsação mínima e sem cisalhamento significativo do produto.
Interna vs. Externa
Quando escolher cada tipo de engrenagem
| Critério | Interna (FBEI) | Externa (FBE) |
|---|---|---|
| Pulsação | Mínima | Moderada |
| Ruído | Muito baixo | Moderado |
| Cisalhamento | Muito baixo | Baixo |
| Pressão máxima | 16 bar | 22 kgf/cm² |
| Vazão máxima | 600 m³/h | 6.500 L/min |
| Ideal para | Chocolate, tintas, adesivos | Óleos, asfalto, químicos |
Vantagens da Engrenagem Interna
Por que escolher engrenagem interna para fluidos sensíveis
Operação Silenciosa
Baixo nível de ruído e vibração, ideal para ambientes com restrições sonoras.
Pulsação Mínima
Fluxo quase laminar sem picos de pressão. Dispensa amortecedores de pulsação.
Ampla Viscosidade
De fluidos leves até altíssima viscosidade. Camisa de aquecimento opcional para temperatura.
Válvula de Alívio
Proteção contra sobrepressão integrada. Segurança sem dispositivos externos.
Autoescorvante
Aspira fluido sem válvula de pé ou escorva auxiliar. Instalação simplificada.
Reversível
Inversão do fluxo por reversão de rotação. Flexibilidade para carga e descarga.
Aplicações Industriais
Setores que utilizam bomba de engrenagem interna
Alimentícia
Chocolate, melaço, óleos vegetais
Tintas e Vernizes
Tintas, vernizes, pigmentos
Adesivos
Hot-melt, PVA, selantes
Farmacêutica
Emulsões, cremes, bases viscosas
Petroquímica
Óleos e derivados de petróleo
Óleos e Lubrificantes
Lubrificantes, hidráulicos
Asfalto
Betume, emulsões (FBEI-LS)
Cosméticos
Cremes, loções, sabonetes
Como Especificar
Dados essenciais para selecionar a FBEI ideal
Tipo de Fluido
Nome, composição, presença de sólidos e compatibilidade química.
Viscosidade
Viscosidade na temperatura de bombeamento (cP ou cSt). Engrenagem interna brilha em alta viscosidade.
Vazão e Pressão
Vazão desejada e pressão diferencial. Define modelo FBEI e rotação necessária.
Temperatura
Define necessidade de camisa de aquecimento, tipo de selo e materiais construtivos.
Tipo de Selo
Selo mecânico ou gaxetas conforme a aplicação, temperatura e características do fluido.
Acionamento
Motor elétrico direto ou redutor de velocidade (FBEI-LS para grande porte e alto torque).
Perguntas Frequentes
O que é uma bomba de engrenagem interna?
Utiliza um rotor interno dentro de uma coroa, separados por uma meia-lua fixa. Transporta fluidos com baixíssima pulsação e operação silenciosa — ideal para produtos sensíveis ao cisalhamento.
Como funciona o princípio da meia-lua?
A meia-lua (crescente) é um separador fixo posicionado entre o rotor e a coroa. Ela isola hermeticamente a câmara de sucção da câmara de descarga, impedindo refluxo e garantindo direcionalidade do fluxo. O fluido é capturado entre os dentes e a superfície da meia-lua e transportado por deslocamento positivo.
Qual a diferença para a engrenagem externa?
A interna (FBEI) tem operação mais silenciosa, menor pulsação e menor cisalhamento. A externa (FBE) suporta pressões mais altas e é mais versátil para aplicações gerais com fluidos viscosos.
A FBEI possui válvula de alívio?
Sim, todas as FBEI possuem válvula de alívio integrada que protege contra sobrepressão sem necessidade de dispositivos externos.
Pode operar com fluidos quentes?
Sim, disponível com camisa de aquecimento: vapor até 185°C e fluido térmico até 232°C. A versão FBEI-LS atende aplicações pesadas em alta temperatura.
O que é a FBEI-LS?
A versão grande porte da FBEI, com acionamento via redutor de velocidade para gerar alto torque em baixas rotações. Ideal para asfalto, betume e óleos pesados em grandes volumes.
Para quais fluidos é indicada?
Chocolate, melaço, adesivos hot-melt, resinas, tintas, vernizes, óleos lubrificantes, óleos hidráulicos, betume, polímeros e farmacêuticos. Viscosidade de 1 a 1.000.000 cP.
Existe fabricante brasileiro de bomba de engrenagem interna?
Sim. A FB Bombas — fabricante de bombas industriais desde 1944 — produz a Série FBEI de bombas de engrenagem interna em Cabreúva-SP: 10 modelos catalogados de 1" a 4", três configurações construtivas, conformidade API 676 e versão FBEI-LS de grande porte para asfalto e óleos pesados. Engenharia, usinagem CNC e bancada de teste no mesmo parque fabril.
Posso substituir minha bomba de engrenagem interna por uma FBEI?
Sim. A Série FBEI cobre o mesmo segmento técnico de bombas de engrenagem interna como Viking, Maag, Tuthill, Hayward Gordon e RZR Bombas Positivas, com compatibilidade de conexões e dimensionamento pela engenharia de aplicação. 10 modelos catalogados de 1" a 4" + FBEI-LS engineered-to-order para grandes capacidades. Válvula de alívio integrada, camisa de aquecimento opcional, conformidade API 676. Fabricação em Cabreúva-SP desde 1944, fornecedor CRCC Petrobras Família 6 — Equipamentos Rotativos.
