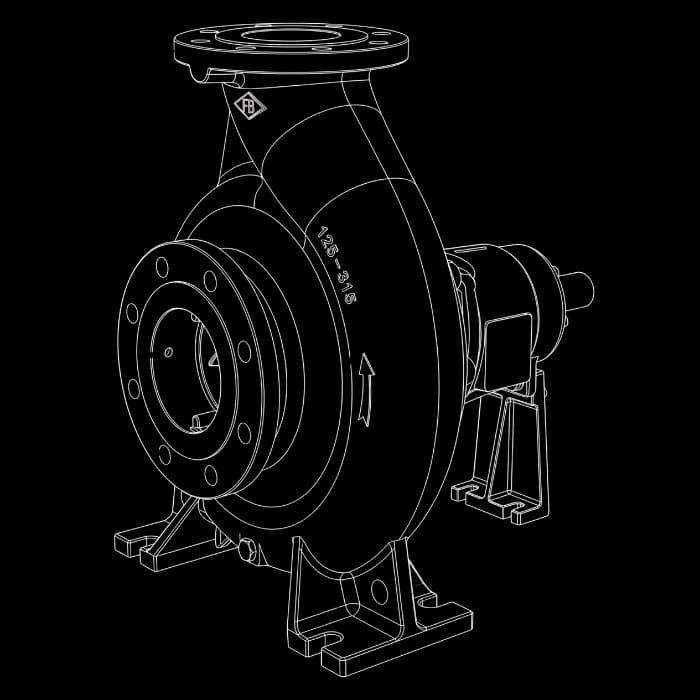

Bomba centrífuga normalizada Serie FBCN

La Ingeniería de FB Bombas indica la FBCN (MTEC-03/00) para líquidos limpios o turbios en las industrias química, petroquímica, de papel y celulosa, siderúrgica, minera, alimentaria, textil y farmacéutica y en saneamiento.

Para fluidos con sólidos en suspensión, consulte a FB Bombas antes de la selección, porque la ejecución de la cámara de sellado cambia con el tipo de sólido: S2 para partículas o fibras y S3 para abrasivos o fluidos con tendencia a cristalizar.

En la FBCN, la construcción back pull-out (MTEC-03/00) permite retirar de la voluta el conjunto del soporte de cojinetes sin desconectar ni desalinear la tubería de bombeo, lo que facilita el montaje, el desmontaje y el mantenimiento. Con acoplamiento con espaciador, disponible entre los accesorios, el motor también puede permanecer en la base durante la retirada.

La FBCN tiene como máximos de la serie (MTEC-03/00) caudal de hasta 2.200 m³/h, altura manométrica de hasta 135 m, tamaños de DN 25 a DN 300 y rotación de hasta 3.500 rpm.

Son límites del conjunto de modelos y no se dan juntos en una misma bomba: cada modelo tiene su campo de trabajo en la tabla de selección rápida y en las curvas del manual.

Por encima de 135 m, la opción de FB Bombas es la FBME, centrífuga horizontal multietapa de DN 80 a DN 150, con máximos de 400 m³/h y 300 m según el manual MTEC-08/01, que tampoco son simultáneos.

La temperatura máxima general de la FBCN es de 260 °C (MTEC-03/00). En la Tabla 1, con empaquetadura, el rango va de −50 a 105 °C sin cámara de enfriamiento y hasta 350 °C con cámara de enfriamiento, en los tamaños de 25-150 a 150-315 (el 100-500 incluido); del 150-400 en adelante, la tabla no trae valor con cámara.

Con sello mecánico, la tabla remite a la recomendación del fabricante.

Las ejecuciones de la cámara de sellado tienen límites propios en la sección 10 del manual: la estándar ST, lubricada por el propio fluido, llega a 160 °C; la S1, la S2 y la S3, con líquido de fuente externa, llegan a 105 °C y no admiten cámara de enfriamiento; la S4, para aceite térmico, con empaquetaduras de grafito, es la ejecución para temperaturas por encima de 260 °C.

La presión admisible baja con la temperatura: las curvas de presión máxima de descarga van de −30 a 160 °C en la carcasa de hierro fundido y de −50 a 260 °C en la carcasa de acero al carbono A216 WCB e inoxidable A743 CF8M, con gráficos específicos para cada clase de brida.

La FBCN tiene 54 tamaños (MTEC-03/00, Tabla 1): 43 con cotas en la Tabla 7 y 11 con dimensiones bajo consulta (el 100-500 y los 10 de gran capacidad, del 150-500 al 300-340). La serie adopta construcción back pull-out y construcción mecánica según ASME B73.1. Máximos de la serie: 2.200 m³/h, 135 m y 3.500 rpm.

Temperatura: hasta 260 °C en los datos de operación; en la Tabla 1, con empaquetadura, de −50 a 105 °C sin cámara de enfriamiento y hasta 350 °C con cámara en los tamaños de 25-150 a 150-315 (el 100-500 incluido).

Las curvas de presión máxima de descarga (Figuras 1 y 2) van de −30 a 160 °C en la carcasa de hierro fundido y de −50 a 260 °C en acero al carbono e inoxidable. Cada modelo tiene sus propios límites en la tabla.

La denominación indica el diámetro nominal de la brida de descarga y el diámetro nominal del impulsor, en milímetros: la FBCN 150-400 tiene descarga DN 150 e impulsor nominal de 400 mm.

Sí. En los conjuntos contra incendios FBFS de FB Bombas, la bomba principal, eléctrica o diésel, es una FBCN dimensionada para el caudal y la presión del proyecto.

El conjunto se proyecta según NFPA 20 o ABNT NBR 16704 cuando la especificación lo exige; se trata de una declaración de proyecto de FB Bombas, y una certificación de producto solo se comprueba con el certificado emitido por el organismo certificador.

La ABNT NBR 10897 (rociadores automáticos) y la NBR 13714 (hidrantes y mangueras) rigen el sistema, dimensionado por el proyecto contra incendios.

El manual FBCN no asocia material a sector: la elección depende del fluido, de la temperatura y de la presión.

La carcasa puede ser de hierro fundido, de acero al carbono ASTM A216 WCB o de acero inoxidable ASTM A743 CF8M, cada una con su gráfico de presión máxima de descarga × temperatura; la tabla de bridas prevé también el hierro nodular.

Para agua limpia, el límite a verificar es el gráfico de la carcasa elegida; para un fluido corrosivo, la compatibilidad del material con la concentración y la temperatura informadas se verifica en la selección.

Para sustituir una bomba centrífuga instalada, FB Bombas suministra la bomba FBCN completa y verifica, modelo a modelo, las dimensiones del manual MTEC-03/00 (base, bocas, bridas y eje) y el punto de operación antes del pedido.

La FBCN adopta construcción mecánica según ASME B73.1 (MTEC-03/00); la intercambiabilidad dimensional con la bomba existente no se presume y se confirma en el plano.

Esto porque la ASME B73.1 prevé el intercambio directo entre bombas con la misma designación dimensional de la norma, y la FBCN usa designación propia, formada por el DN de descarga y el diámetro nominal del impulsor.

Solo cuando las cotas coinciden. La ingeniería compara la Tabla 7 del manual MTEC-03/00 — bocas DN1 y DN2, cotas de altura y de longitud, dimensiones y taladrado de las patas y punta de eje, en milímetros — con el plano o el levantamiento de la bomba actual.

Si coinciden, base, tubería y cimentación quedan como están; si no, la diferencia entra en el proyecto del conjunto, y la base de acero estructural soldado está entre los accesorios suministrados. El punto de operación y el NPSH disponible se verifican en todos los casos.

Seis datos cierran el análisis: caudal (Q, en m³/h) y altura manométrica (H, en m) del punto de operación; NPSH disponible en la instalación; temperatura y naturaleza del fluido, incluidos sólidos en suspensión; clase y cara de las bridas; y la identificación de la bomba actual, leída en la placa, con su plano dimensional o las cotas medidas en el sitio.

Con eso la ingeniería de aplicación confirma cuál de los 54 modelos del manual FBCN atiende, si la base puede mantenerse y qué materiales y ejecución de sellado corresponden.

Sí, para líquidos limpios o turbios (MTEC-03/00). Eso cubre el agua limpia de proceso y de servicios y el saneamiento.

Para efluentes con partículas sólidas o fibras en suspensión, existe la opción de cámara de sellado S2, con lubricación y sellado por líquido externo, y, para partículas abrasivas o tendencia a cristalizar, el lavado S3; en esos casos se consulta a FB Bombas antes de la selección.

La elección se hace por punto de operación y NPSH disponible, entre los 54 modelos de la serie.

La FBCN tiene opciones de carcasa (MTEC-03/00) de hierro fundido, acero al carbono ASTM A216 WCB o acero inoxidable ASTM A743 CF8M, y bridas de hierro fundido (ANSI B16.1, 125 o 250 lb FF) o de aceros y hierro nodular (ANSI B16.5/B16.42, 150 lb RF).

La velocidad periférica máxima del impulsor depende del material: hierro fundido hasta 40 m/s, hierro nodular y acero al carbono hasta 60 m/s y aceros inoxidables hasta 80 m/s, lo que limita la rotación de cada combinación.

Un impulsor de inoxidable con ancho de paso de hasta 15 mm tiene el rendimiento de la curva reducido en 2 a 3 puntos (Tabla 4). El material se elige por el fluido, la temperatura y la presión, no por el modelo.

FB Bombas declara la FBCN mecánicamente conforme ASME B73.1 (MTEC-03/00). Las bridas son de hierro fundido según ANSI B16.1 (125 o 250 lb FF) o de aceros y hierro nodular según ANSI B16.5/B16.42 (150 lb RF), y la lista de piezas sigue la numeración de la DIN EN 24250.

Las dimensiones de cada modelo están en la tabla dimensional del propio manual, y la intercambiabilidad con una bomba instalada se verifica en el plano. Declarar conformidad con una norma no es una certificación: la certificación de un modelo solo se comprueba con el certificado emitido para él.

El manual FBCN no declara conformidad con la EN 733, la norma europea que sustituyó a la DIN 24255. La designación de la FBCN (DN de descarga y diámetro nominal del impulsor, como 150-400) y las dimensiones de cada modelo están en las tablas del manual MTEC-03/00.

Para sustituir una bomba EN 733 instalada, la ingeniería compara los planos cota por cota antes de indicar el modelo.

FB Bombas informa estar inscrita en el registro de proveedores de Petrobras. Petrobras emite el Certificado de Registro Cadastral (CRC), que sustituye al antiguo CRCC, a los proveedores que cumplen uno o más criterios de la familia de interés; es una calificación registral del proveedor, no una certificación de producto.

La vigencia y las familias deben comprobarse en el certificado vigente, disponible bajo solicitud. La razón social es Fabricadora de Bombas Indústria e Comércio Ltda., CNPJ 61.381.240/0001-78, consultable en la Receita Federal de Brasil.

El plazo y la disponibilidad se informan en la cotización, porque dependen del modelo entre los 54, de los materiales, de la ejecución de sellado, del accionamiento y de la documentación solicitada. La FBCN se mecaniza y se monta en la fábrica de FB Bombas en Cabreúva-SP.

La cotización se solicita por el formulario comercial, por WhatsApp o por el correo comercial, con caudal (Q, en m³/h), altura manométrica (H, en m), NPSH disponible, fluido y temperatura, presencia de sólidos, clase de brida y materiales deseados.

El manual técnico FBCN (MTEC-03/00), con tabla de selección, curvas, gráficos de presión × temperatura, ejecuciones de sellado y tabla dimensional, está en la página del manual técnico FBCN. La página tiene versiones en portugués, inglés y español; el PDF está en portugués.

El manual FBCN (MTEC-03/00) cita la ASME B73.1 para la construcción mecánica; ANSI B16.1 para bridas de hierro fundido (125 o 250 lb FF) y ANSI B16.5/B16.42 para bridas de acero y hierro nodular (150 lb RF), con gráficos de presión admisible × temperatura por clase; DIN EN 24250 para la numeración de piezas; y rosca NPT en las conexiones auxiliares.

Las dimensiones de cada modelo están en la tabla dimensional del propio manual, disponible en la página del manual técnico FBCN.
