Bomba de engranajes externos FBE 2"
Consulte los datos de este modelo, las opciones constructivas y la documentación antes de definir el conjunto para su proceso.
Datos técnicos del modelo.

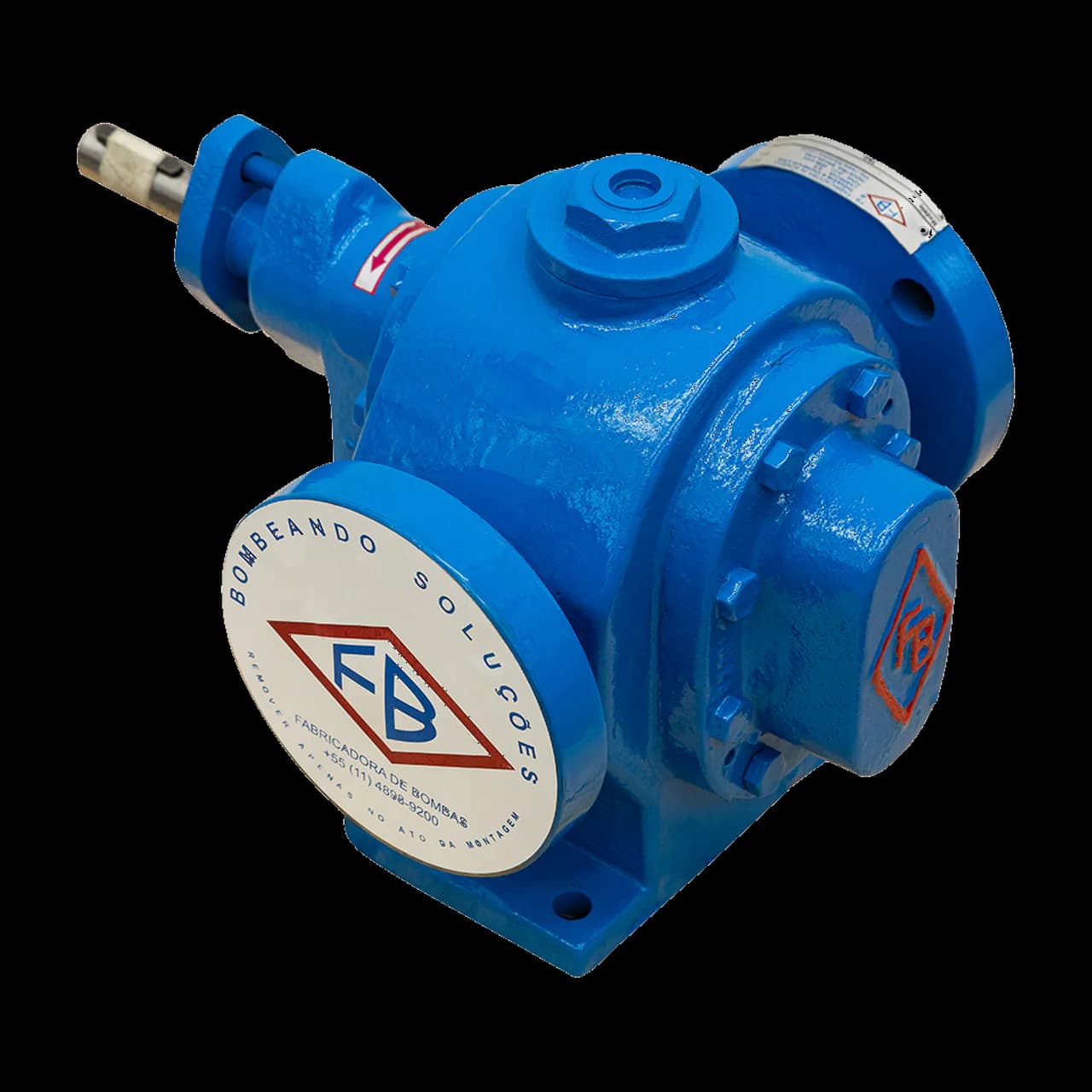

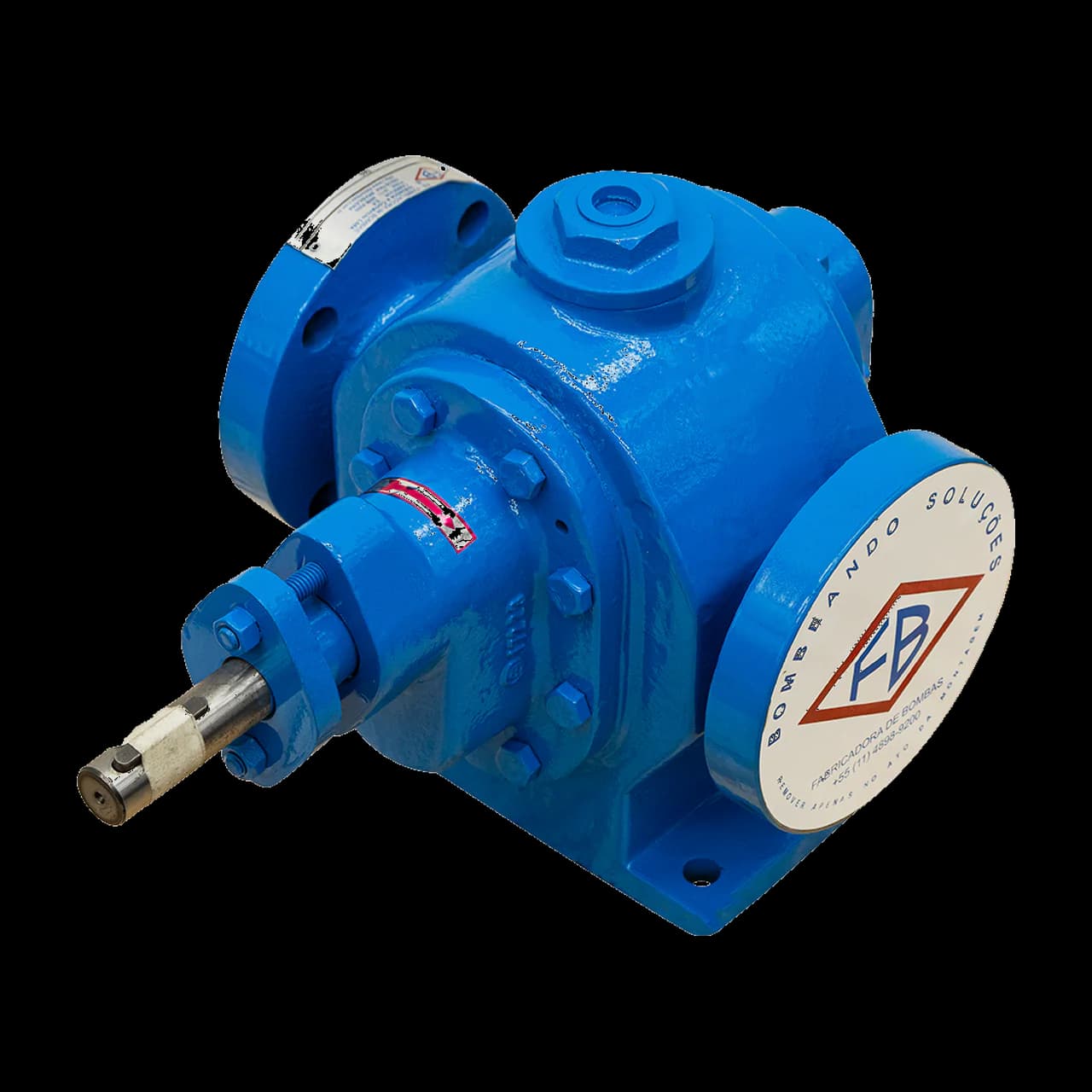

Fotografías de referencia de este diámetro. El conjunto suministrado depende de la configuración seleccionada.
- Caudal máximo de catálogo
- 200 L/min
- Presión máxima
- 14 kgf/cm²
- Rotación máxima
- 1150 rpm
- Viscosidad máxima
- 50.000 SSU
- Temperatura máxima de la serie
- 500 °C
- Peso
- 39 kg
- Entrada
- Ø 2" flange ANSI B16.5 150 lbs
- Salida
- Ø 2" flange ANSI B16.5 150 lbs
Los límites dependen de la configuración y no representan un único punto de operación. Consulte la curva y valide caudal, presión, viscosidad y temperatura en conjunto.
Fuente técnica: manual FBE MTEC-01/01.Datos constructivos · FBE 2″
Manual MTEC-01/01, Tabla 5- Ø del engranaje
- 68 mm
- Longitud del engranaje
- 60 mm
- Número de dientes
- 14
- Ø del eje estándar
- 23 mm
- Engranajes
- 4 bihelicoidales: 2 motrices y 2 conducidos
- Ø del sello mecánico
- 7/8″
- Sección de la empaquetadura
- 1/4″
- Ø del eje con soporte externo
- 22,22 mm
- Prueba hidrostática
- 10 kgf/cm²
- Sentido de rotación
- Horario, con opción antihorario (visto desde el lado del accionamiento)
CA · Con cámara de calentamiento
Modelos en este diámetro
Cada código abre su propia ficha. Compare caudales y construcción antes de seleccionar.

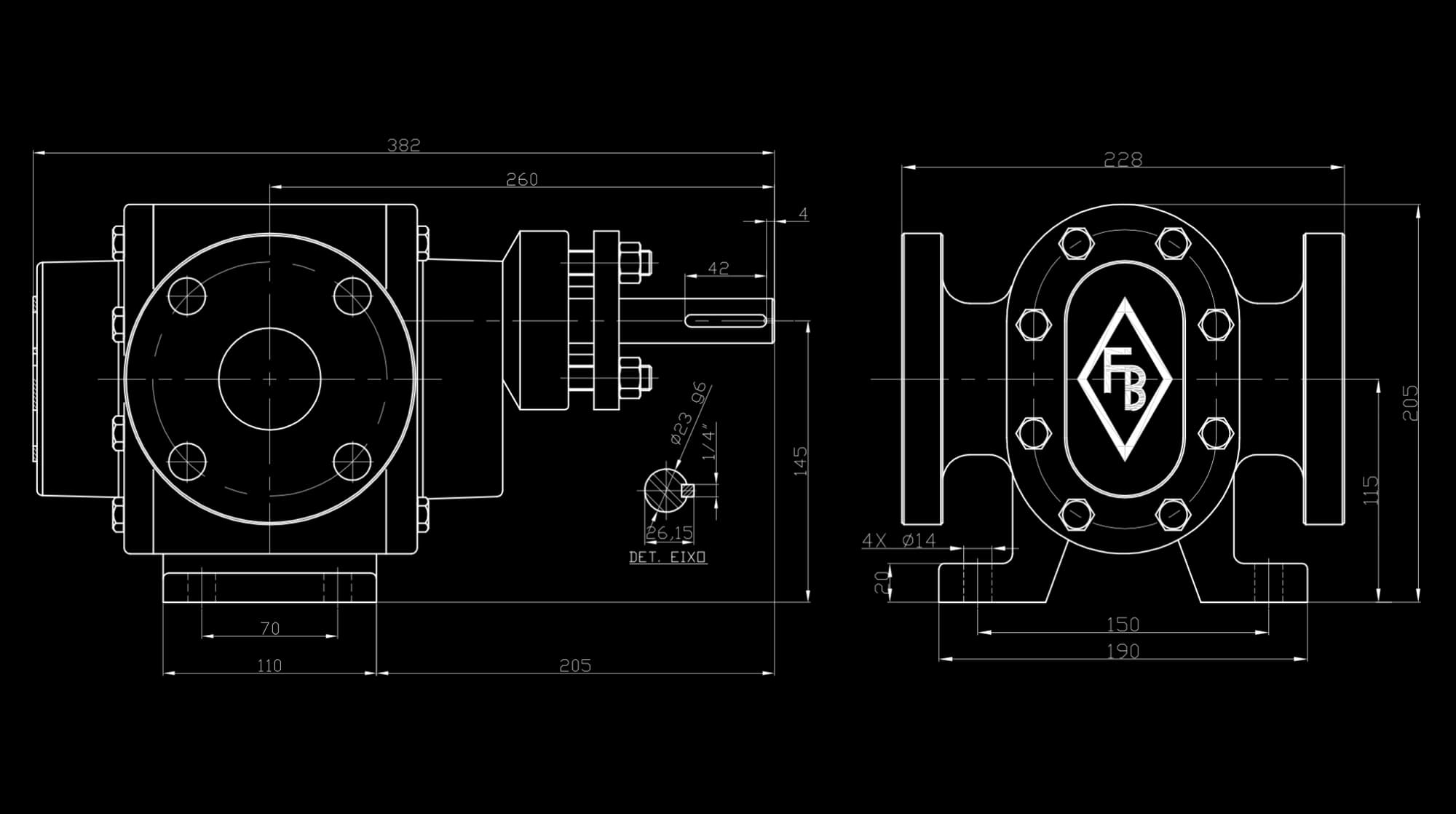

El plano del diámetro.
Vistas lateral y frontal con las cotas de instalación de este diámetro. Toque el plano para ampliarlo y revisar cada medida.
Datos para la instalación
- Entrada
- Ø 2" flange ANSI B16.5 150 lbs
- Salida
- Ø 2" flange ANSI B16.5 150 lbs
- Peso
- 39 kg
- Viscosidad máxima
- 50.000 SSU
Medidas en milímetros, según la sección 6 del manual.
El punto de trabajo, en detalle.
Referencias de caudal y potencia por rotación y presión de descarga. Consulte el manual MTEC-01/01 para las condiciones de selección.
| Presión (kgf/cm²) | 1150 rpm | 850 rpm | ||
|---|---|---|---|---|
| Caudal (L/min) | Potencia (cv) | Caudal (L/min) | Potencia (cv) | |
| 0 | 200 | 4,5 | 139 | 2,8 |
| 2 | 198 | 6 | 138 | 3 |
| 4 | 196 | 7 | 137 | 3,5 |
| 6 | 194 | 8 | 136 | 4,2 |
| 8 | 192 | 9 | 135 | 5,3 |
| 10 | 190 | 10 | 133 | 6,3 |
| 12 | 188 | 11 | 131 | 7,9 |
| 14 | 186 | 13,5 | 129 | 9,3 |
Celda vacía: punto fuera del rango publicado para esa rotación.
Rotación por viscosidad
Manual MTEC-01/01, Tabla 2| Viscosidad (SSU) | Rotación (rpm) | Transmisión |
|---|---|---|
| 250–2500 | 1150 | Directa |
| 2500–7500 | 850 | Directa |
| 7500–10.000 | 700–500 | Polea o reductor |
| 10.000–50.000 | 500–300 | Polea o reductor |
Reserva de potencia del motor
Manual MTEC-01/01, Tabla 4| Potencia absorbida | Reserva recomendada |
|---|---|
| Hasta 2 cv | 50% |
| 3 a 5 cv | 30% |
| 6 a 10 cv | 25% |
| 11 a 25 cv | 15% |
| Más de 25 cv | 10% |
Sume la reserva a la potencia absorbida en el punto de trabajo para elegir el motor comercial (cv es caballo de vapor métrico).
La construcción de la FBE 2".
La composición final se define según el fluido y las condiciones de servicio. Los materiales y opcionales siguientes son posibilidades de suministro.
Opciones de materiales por componente
Opciones de construcción de la serie FBE. El material de cada componente, el sellado y los accesorios se definen según el fluido y las condiciones de servicio. Confirme la configuración disponible para el modelo en la especificación del suministro.
- Carcasa y tapas
- Hierro fundido ASTM A48 CL30, hierro fundido nodular ASTM A536 60-40-18, acero al carbono ASTM A216 WCB o acero inoxidable ASTM A743 CF8M.
- Ejes y engranajes
- Acero SAE 1045 o acero inoxidable AISI 316L. Tratamientos especiales bajo consulta.
- Casquillos
- Bronce autolubricante, hierro fundido, PTFE (Teflon), grafito o metal blanco.
- Válvula de alivio
- Latón o acero inoxidable AISI 304.
Defina el conjunto según las condiciones de servicio
Fluido y punto de trabajo
Informe fluido, caudal, presión diferencial, temperatura y viscosidad en las condiciones de bombeo. Evalúe estos datos junto con la rotación y las condiciones de succión. Indique también la frecuencia de la red (50 o 60 Hz): una bomba de engranajes desplaza un volumen de líquido en cada vuelta del eje, por lo que el caudal depende de la rotación definida por el motor y la transmisión.
Sellado y materiales
Confirme el material de cada componente y el sellado de la ejecución. Empaquetadura, sello mecánico y retén son opciones de la serie; la disponibilidad depende de la configuración del suministro.
Calentamiento
La cámara CA utiliza circulación de fluido de calentamiento.
Evalúe cada límite según el modelo y la configuración, sin presuponer máximos simultáneos. Antes de instalar, confirme conexiones, clase de brida, sellado y plano dimensional.
Sellado según el manual
Manual MTEC-01/01, ítems 2 y 3- Empaquetadura — presionada por el prensaestopas y regulada por tuerca hexagonal
- Sello mecánico tipo 21 — cerámica × grafito × vitón, resorte AISI 304
- Retén — instalado en tapa o carcasa de fabricación especial
- Acoplamiento magnético — sellado especial para aplicaciones donde no puede haber fugas, con fluidos corrosivos, tóxicos o explosivos
Accesorios según el manual
Manual MTEC-01/01, ítems 2 y 3- Accionamiento
- Motor eléctrico o de combustión.
- Acoplamiento
- Flexible, con o sin espaciador, estándar FB o de otros fabricantes.
- Protección del acoplamiento
- Protector estándar FB en acero al carbono o material antichispa.
- Base
- Acero estructural soldado o chapa perfil "U".
- Placa de identificación
- Aluminio o acero inoxidable.
Conexiones auxiliares
Manual MTEC-01/01, Tabla 17, columna 2″| Conexión | Función | Rosca |
|---|---|---|
| D1 | Drenaje | 5/16″ BSW |
| D2 | Drenaje | 5/16″ BSW |
| D31 | Drenaje del prensaestopas | 1/4″ NPT |
| M11 | Instrumento de medición | 1/4″ NPT |
| M21 | Instrumento de medición | 1/4″ NPT |
| C1 | Entrada de la cámara de calentamiento | 1/2″ BSP |
| C2 | Salida de la cámara de calentamiento | 1/2″ BSP |
| F11 | Flush del sellado | 1/4″ NPT |
| Q11 | Quench del sellado | 1/4″ NPT |
1 Solo según la aplicación y el pedido del cliente.
C1/C2: Medidas de la cámara cuando no se suministra la interconexión.
Piezas y repuestos.
Lista estándar del manual para la construcción con empaquetadura, con la numeración de piezas según DIN EN 24250. Los conjuntos opcionales muestran lo que entra en cada configuración.
Lista de piezas · Tabla 10 · FBE 1.1/2″–2″–3″ con empaquetadura
MTEC-01/01 · DIN EN 24250| N.º de pieza | Descripción | Cant. |
|---|---|---|
| 102 | Carcasa | 1 |
| 163.1 | Tapa frontal | 1 |
| 163.2 | Tapa trasera | 1 |
| 210 | Eje motriz | 1 |
| 213 | Eje conducido | 1 |
| 400.1 | Junta (tapa / carcasa) | 2 |
| 452 | Prensaestopas | 1 |
| 461 | Anillo de empaquetadura | 5 |
| 540 | Casquillo | 4 |
| 560 | Pasador | 4 |
| 87-2.1 | Engranaje motriz | 2 |
| 87-2.2 | Engranaje conducido | 2 |
| 901 | Tornillo hexagonal | 16 |
| 902 | Espárrago | 2 |
| 912 | Tapón | 2 |
| 920 | Tuerca hexagonal | 2 |
| 940.1 | Chaveta | 2 |
| 940.2 | Chaveta | 1 |
Conjuntos opcionales
Sello mecánicoTabla 12
| N.º de pieza | Descripción | Cant. |
|---|---|---|
| 163.3 | Tapa trasera para el sellado | 1 |
| 210.1 | Eje motriz para sello mecánico | 1 |
| 400.3 | Junta (tapa del sello / brida) | 1 |
| 433 | Sello mecánico | 1 |
| 471 | Tapa del sello | 1 |
| 574 | Traba del resorte | 1 |
| 540.2 | Casquillo para sello mecánico | 1 |
| 723 | Brida | 1 |
| 914.2 | Tornillo de cabeza con hexágono interior | 4 |
| 914.3 | Tornillo de cabeza con hexágono interior | 1 |
| 916 | Tornillo sin cabeza con hexágono interior | 3 |
| 940.1 | Chaveta | 1 |
ReténTabla 13
| N.º de pieza | Descripción | Cant. |
|---|---|---|
| 163.4 | Tapa trasera para el sellado | 1 |
| 210 | Eje | 1 |
| 421 | Retén | 2 |
| 940.1 | Chaveta | 1 |
Cámara de calentamiento (CA)Tabla 14
| N.º de pieza | Descripción | Cant. |
|---|---|---|
| 102.4 | Carcasa con cámara | 1 |
| 400.2 | Junta (tapa ciega / carcasa) | 2 |
| 901.3 | Tornillo hexagonal | 8 |
Piezas que la Tabla 14 agrega a la versión con cámara. La lista completa de esta versión, en la Tabla 14 del manual (p.14), difiere de la lista estándar.
Soporte de cojinete externoTabla 15
| N.º de pieza | Descripción | Cant. |
|---|---|---|
| 210.2 | Eje motriz para soporte externo | 1 |
| 330 | Soporte del cojinete | 1 |
| 321 | Rodamiento | 1 |
| 910.1 | Chaveta | 1 |
Válvula de alivioTabla 16
| N.º de pieza | Descripción | Cant. |
|---|---|---|
| 484 | Soporte del resorte | 1 |
| 580 | Tuerca ciega | 1 |
| 59-6 | Esfera | 1 |
| 71-2 | Niple | 1 |
| 756 | Resorte | 1 |
| 757 | Tornillo de regulación | 1 |
| 924 | Tuerca de regulación | 1 |
Usar la tapa (163) para la válvula.
Documentación para especificar.
El código de la bomba, la rotación y la construcción identifican el documento correcto para su selección.
Catálogos de la línea
Los catálogos complementan los manuales técnicos. Para dimensionamiento y límites de operación, consulte la documentación específica y al equipo de ingeniería.
Documentos del diámetro
Los archivos incluyen configuraciones de este diámetro. Confirme el código, la variante y la rotación indicados en cada documento antes de seleccionar el conjunto.
Antes de especificar.
En la selección de la FBE 2", considere las condiciones del fluido y de la instalación para aplicaciones como aplicaciones de gran escala, transferencia de alta capacidad, procesos industriales. El rango de rotación de referencia de este diámetro es 300–1150 rpm; la viscosidad y el accionamiento definen la rotación adecuada. Use el código FBE-2 para comparar curvas, materiales y opcionales de la misma configuración.
Dudas sobre la FBE 2".
¿Cuál es el caudal de referencia de la FBE 2"?
La referencia publicada para este modelo es 200 L/min, con rotación máxima de 1150 rpm. Consulte el caudal a la presión de descarga requerida en la tabla del modelo o en el manual FBE. El caudal máximo y la presión máxima son límites distintos, no un único punto de trabajo.
¿La FBE 2" puede tener cámara de calentamiento?
El opcional CA, con cámara de calentamiento, está disponible en este diámetro. Defina el medio de calentamiento, la viscosidad y la temperatura del fluido con FB Bombas antes de seleccionar sellado, accionamiento y punto de trabajo.
¿Qué datos enviar para especificar la FBE 2"?
Informe fluido, caudal requerido, presión diferencial, temperatura de operación y viscosidad. El límite de viscosidad publicado para este diámetro es 50.000 SSU; rotación, materiales y sellado se definen para el servicio real. Incluya las condiciones de succión y el accionamiento previsto.
¿Cómo confirmar disponibilidad y plano dimensional?
Solicite una cotización con el código FBE-2. FB Bombas confirma la configuración disponible, el plazo y el plano dimensional del suministro. Los archivos existentes cubren configuraciones específicas; confirme variante y conexiones antes de definir la instalación.
¿Cuántos engranajes tiene la FBE 2"?
Según la Tabla 5 del manual MTEC-01/01, la FBE 2" usa cuatro engranajes bihelicoidales, dos motrices y dos conducidos, con engranaje de 68 mm de diámetro, 60 mm de longitud y 14 dientes, sobre eje estándar de 23 mm. La prueba hidrostática es de 10 kgf/cm², y el sentido de rotación es horario, con opción antihorario visto desde el lado del accionamiento.
¿Qué rotación usar en la FBE 2" según la viscosidad?
La Tabla 2 del manual define la rotación por viscosidad para este diámetro: 250–2500 SSU: 1150 rpm (directa), 2500–7500 SSU: 850 rpm (directa), 7500–10.000 SSU: 700–500 rpm (polea o reductor) y 10.000–50.000 SSU: 500–300 rpm (polea o reductor). Por encima del rango de transmisión directa, una polea o un reductor bajan la rotación; el punto de trabajo y la curva confirman la elección final.
¿Qué piezas de repuesto componen la FBE 2"?
En la construcción con empaquetadura, la Tabla 10 del manual lista 18 ítems numerados según DIN EN 24250, empezando por carcasa, tapa frontal, tapa trasera, eje motriz, eje conducido y junta (tapa / carcasa). Sello mecánico, retén, cámara de calentamiento (CA), soporte de cojinete externo y válvula de alivio tienen listas propias. Informe el código FBE-2 y el número de pieza al pedir repuestos.
